Испытательный стенд для роторно-поршневого двигателя

Испытательный стенд для роторно-поршневого двигателя

Иллюстрации

Показать все

Реферат

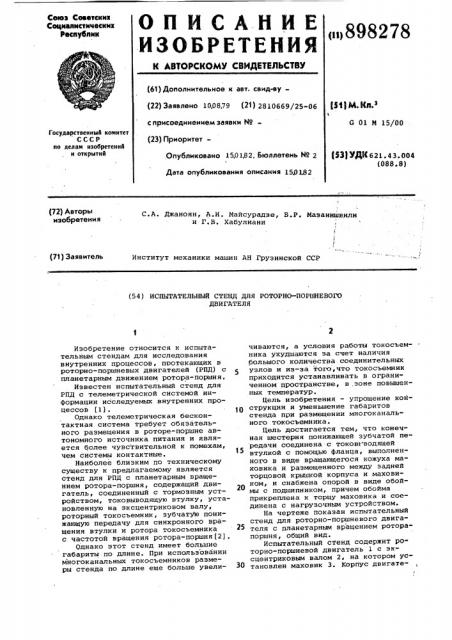

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Севетскии

Сециалистическик

Республин (61) Дополнительное к авт. саид-ву(22) Заявлено 100879 (21) 2810669/25-06 с присоединением заявки H9 gq К1т з

G 01 М 15/00

Государственный комитет

СССР по делам изобретений и открытий (23) ПриоритетОпубликовано 15,0182. Бюллетень Ио 2 ($3) УДК 6 21. 4 3 ° 004 (088. 8) Дата опубликования описания 15Я1.82

С.A. Джаноян, A.И. Майсурадзе, В.Р. Мазанишвили и Г.В. Хабулиани (72) Авторы изобретения (71) Заявитель

Институт механики машин AH Грузинской ССР (54) ИСПЫТАТЕЛЬНЫЙ СТЕНД ДЛЯ РОТОРНО-ПОРШНЕВОГО

ДВИГАТЕЛЯ

Изобретение относится к испытательным стендам для исследования внутренних процессов, протекающих в роторно-поршневых двигателей (РПД) с планетарным движением ротора-поршня.

Известен испытательный стенд для

РПД с телеметрической системой информации исследуемых внутренних процессов (1).

Однако телеметрическая бесконтактная система требует обязательного размещения в роторе-поршне автономного источника питания и является более чувствительной к помехам, чем системы контактные.

Наиболее близким по техническому существу к предлагаемому является стенд для РПД с планетарным вращением ротора-поршня, содержащий двигатель, соединенный с тормозным устройством, токовыводящую втулку, установленную на эксцентриковом валу, роторный токосъемник, зубчатую понижающую передачу для синхронного вращения втулки и ротора токосъемника с частотой вращения ротора-поршня(2).

Однако этот стенд имеет большие габариты по длине. При использовании многоканальных токосъемников размеры стенда по длине еще больше увеличиваются, а условия работы токосъемника ухудшаются за счет наличия большого количества соединительных узлов и из-за того,что токосъемник приходится устанавливать в ограниченном пространстве, в зоне повышенных температур.

Цель изобретения — упрощение кон 0 струкции и уменьшение габаритов стенда при размещении многоканального токосъемника.

Цель достигается тем, что конечная шестерня понижающей зубчатой передачи соединена с токовгводящей втулкой с помощью фланца, выполненного в виде вращающегося кожуха маховика и размещенного между задней торцовой крышкой корпуса и маховиком, и снабжена опорой в виде обоймы с подшипником, причем обойма прикреплена к торцу маховика и соединена с нагрузочным устройством.

На чертеже показан испытательный стенд для роторно-поршневого двигателя с планетарным вращением роторапоршня, общий вид.

Испытательный стенд содержит роторно-поршневой двигатель 1 с эксцентриковым валом 2, на котором установлен маховик 3. Корпус двигате898278 ля 1 снабжен торцовыми крышками 4 и 5, соответственно задней и передней, а в полости корпуса на эксцентриковом валу 2 установлен роторпоршень 6 с планетарным вращением.

На валу 1 установлена также токовыводящая втулка 7, соединенная с фланцем 8 для синхронного вращения и для проводки электрических цепей от датчиков 9 к токосъемнику 10.

Фланец 8 выполнен в виде вращающегося кожуха маховика 3 и размещен между стенкой 4 и маховиком 3 так. что маховик 3 находится внутри кожуха.

Фланец 8 жестко соединен с Конечной шестерней 11 понижающей зубчатой пе- редачи, состоящей также из шестерен

12-14. При прокрутке вала 2 вращение через шестерни 12-14 (с суммарным передаточным отношением 3:1) передается конечной шестерне 11, на которой вращение устанавливается в

3 раза меньшее, чем у вала 2.Шестерня 11 снабжена опорой, выполненной в виде обоймы 15 с подшипником 16.

Обойма 15 своим буртом 17 прикреплена к торцу маховика 3 для передачи на нее крутящего момента. На внутренней стенке обоймы 15 выполнены шлицы 18 для соединения с валом 19 нагрузочного устройства 20 через муф ту 21. Электропроводка 22 от датчиков 9, размещенных в вершинах роторапоршня 6 для измерения параметров процесса в двигателе внутреннего сгорания, проходит через отверстие во втулке 7 и далее к кожуху-фланцу

8 маховика 3 и наконец к токосъемнику 10. От токосъемника 10 сигналы передаются на регистрирующую и измерительную аппаратуру 23.

При работе стенда при вращении вала 2 двигателя элементы от роторапоршня 6 до токосъемника 10, в которых проходит электропроводка 22, вращаются с одинаковой скоростью, что позволяет повысить надежность приема сигналов токосъемником 10 и их передачу на аппаратуру 23.

Такое выполнение стенда уменьшает его габариты по длине вследствие компактности понижающей зубчатой передачи, упрощает его конструкцию и позволяет использовать для испытаний стандартные РПД с подключением многоканального токосъемника.

Формула изобретения

Испытательный стенд для роторнопоршневого двигателя с планетарным % вращением ротора-поршня, содержащий двигатель с передней и задней торцовыми крышками корпуса, маховик, нагрузочное устройство, соединенное с эксцентриковым валом двигателя, размеЩ щенную в корпусе на эксцентриковом валу токовыводящую втулку и понижающую зубчатую передачу, конечная шестерня которой соединена с токовыводящей втулкой и — через муфту с токосъемником, о т л и ч а ю щ и йс я тем, что, с целью упрощения конструкции и уменьшения габаритов стенда при размещении многоканального токосъемника, конечная шестерня соединена с токовыводящей втулкой с помощью фланца, выполненного в виде вращающегося кожуха маховика и размещенного между задней торцоI вой крышкой корпуса и маховиком, и снабжена опорой в виде обоймы с подшипником, причем обойма прикреплена к торцу маховика и соединена с нагрузочным устройством.

Источники информации, принятые во внимание при экспертизе ф) 1 ° SAE Preprint, США, 1977, Р 770877, с. 7.

2. Найнен Кикан, Япония, 1967, т. 6, 9 10, с. 11-16.

898278
