Устройство телеизмерения режимных параметров энергообъектов

Устройство телеизмерения режимных параметров энергообъектов

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Республик

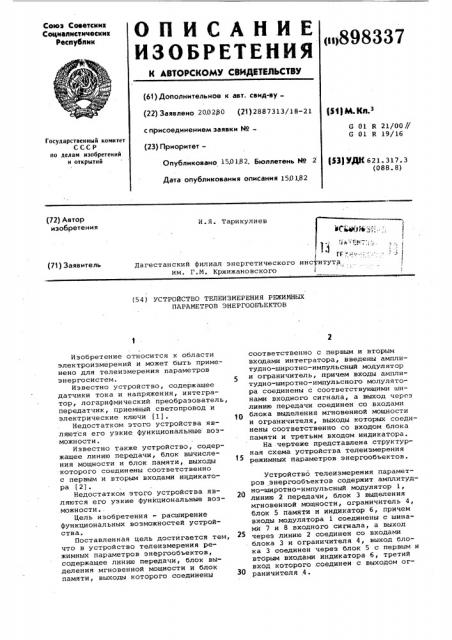

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<щ898337 (61).Дополнительное к авт. свид-ву— (22) Заявлено 2002РО (2! ) 2887313/18-21 с присоединением заявки ¹(23) Приоритет—

Опубликовано 15.0182. Бюллетень № 2

Дата опубликования описания 150182 фИ)М Кв з

G 01 R 21/00//

G 01 R 19/16

Государственный комитет

СССР но делам изобретений н открытий (53) УДЫ 621. 317. 3 (088. 8) (72) Автор изобретения

И Я Тарикулиев

Дагестанский филиал энергетического института им. Г.М. Кржижановского 1 (71) Заявитель (54) УСТРОЙСТВО ТЕЛЕИЗМЕРЕНИЯ РЕЖИМНЫХ

ПАРАМЕТРОВ ЭНЕРГООБЪЕКТОВ

Изобретение относится к области электроизмерений и может быть применено для телеизмерения параметров энергосистем.

Известно устройство, содержащее датчики тока и напряжения, интегратор, логарифмический преобразователь, передатчик, приемный светопровод и электрические ключи (1).

Недостатком этого устройства являются его узкие функциональные возможности.

Известно также устройство, содержащее линию передачи, блок вычисления мощности и блок памяти, выходы которого соединены соответственно с первым и вторым входами индикатора (2).

Недостатком этого устройства являются его узкие функциональные возможности..

Цель изобретения - расширение функциональных возможностей устройства.

Поставленная цель достигается тем, что в устройство телеизмерения режимных параметров энергообъектов, содержащее линию передачи, блок выделения мгновенной мощности и блок памяти, выходы которого соединены соответственно с первым и вторым входами интегратора, введены амплитудно-широтно-импульсный модулятор и ограничитель, причем входы амплитудно-широтно-импульсного молулятора соединены с соответствующими шинами входного сигнала, а выход через линию передачи соединен со входами блока выделения мгновенной мощности и ограничителя, выходы которых соединены соответственно со входом блока памяти и третьим входом индикатора.

На чертеже представлена структурная схема устройства телеизмерения режимных параметров энергообъектов.

Устройство телеизмерения параметров энергообъектов содержит амплитудно-широтно-импульсный модулятор 1, линию 2 передачи, блок 3 выделения мгновенной мощности, ограничитель 4, блок 5 памяти н индикатор 6, причем входы модулятора 1 соединены с шинами 7 и 8 входного сигнала, а выход через линию 2 соединен со входами блока 3 и ограничителя 4, выход блока 3 соединен через блок 5 с первым и вторым входами индикатора 6, третий вход которого .соединен с выходом ограничителя,4.

898337

Формула изобретения! !

I

Составитель И. Коновалов

Техред A. Савка Корректор М. Коста

Редактор М. Циткина

Тираж 718 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раущская наб., д. 4/5

Заказ 11941/61

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Устройство для телеизмерения режимных параметров энергообъектов работает следующим образом.

На выходе модулятора 1 формируются импульсы, длительность которых определяется сигналом, поступающим на шину 7, значение которого пропорционально напряжению в исследуемой сети.

Амплитуда сигналов на выходе модулятора 1 определяется сигналом, поступающим на шину 8, значение которого пропорционально току в исследуемой сети.

Импульсы с выхода модулятора 1 через линию 2 проходят на вход блоков

3 и 4. Влок 3 путем подавления выс15 ших гармоник выделяет сигнал мгновенной активной мощности исследуемой сети.

В блоке 5 происходит накапливание измеренного результата и вычисление полной и активной мощности.

На выходе ограничителя 4 формируется сигнал с постоянной амплитудой, дли. тельность которого пропорциональна напряжению в исследуемой сети. 25

Индикатор 6 отображает измеренную информацию: активную и реактивную мощности и напряжение в исследуемой сети.

Таким образом, предлагаемое уст- 3О ройство позволяет по одной линии передачи обеспечить непрерывйое телеизмерение значений двух видов мощности и напряжения контролируемой сети, т.е. оно имеет более широкие функциональные воэможности.

Устройство телеизмерения режимных параметров энергообъектов, содержащее линию передачи, блок выделения мгновенной мощности и блок памяти, выходы которого соединены соответственно с первым и вторым входами индикатора, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей, в него введены амплитудно-широтно-импульсный модулятор и ограничитель, причем входы амплитудно-широтно-импульсного модулятора соединены с соответствующими шинами входного сигнала, а выход через линию передачи соединен со входами блока выделения мгновенной мощности и ограничителя, выходы которых соединены соответственно со входом блока памяти и третьим входом индикатора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 368636, кл. G 08 С 19/16,08.12,70.

2. Авторское свидетельство СССР

М 635433, кл. G 01 R 21/00,05.05.75.
