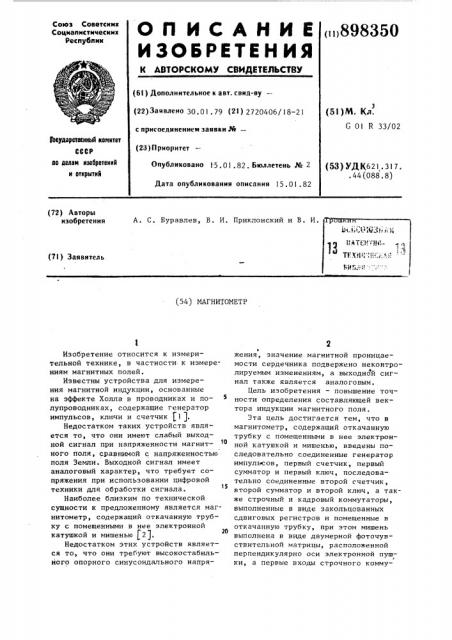

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсини

Соцнапнстнчесини

Респубпни

Опубликовано 15,01.82. 51оллетень № 2

Дата опубликования описания 15.01.82 (51) М. Кл.

G 01 R 33/02

Государственны)) комитет

СССР ао делам изабретеии)1 и открытий (53) УДК621.317. . 44 (088 . 8) (72) Авторы изобретения

А. С. Буравлев, В. И. Приклонский и В. И. (7I) Заявитель

)54) МАГНИТОМЕТР

Изобретение относится к измерительной технике, в частности к измерениям магнитных полей.

Известны устройства для измерения магнитной индукции, основанные на эффекте Холла в проводниках и полупроводниках, содержащие генератор импульсов, ключи и счетчик (1 ).

Недостатком таких устройств является то, что они имеют слабый выходной сигнал при напряженности магнитного поля, сравнимой с напряженностью поля Земли. Выходной сигнал имеет аналоговый характер, что требует сопряжения при использовании цифровой техники для обработки сигнала.

Наиболее близким по технической сущности к предложенному является магнитометр, содержащий откачанную трубку с помещенными в нее электронной

20 катушкой и мишенью 1 2).

Недостатком этих устройств является то, что они требуют высокостабильного опорного синусоидального напряжения, значение. магнитной проницаемости сердечника подвержено неконтролируемым изменениям, а выходной сигнал также является аналоговым.

Цель изобретения — повышение точности определения составляющей вектора индукции магнитного поля.

Эта цель достигается тем, что в магнитометр, содержащий откачанную трубку с помещенными в нее электронной катушкой н мишенью, введены последовательно соединенные генератор импульсов, первый счетчик, первый сумматор и первый ключ, последовательно соединенные второй счетчик, второй сумматор и второй ключ, а также строчный и кадровый коммутаторы, выполненные в виде закольцованных сдвиговых регистров и помещенные в откачанную трубку, при этом мишень выполнена в виде двумерной фоточувствительной матрицы, расположенной перпендикулярно оси электронной пушI ки, а первые входы строчного комму898350 татора подключены к первым выходам двумерной фоточувствительной матрицы, вторые выходы которой соединены с первыми входами кадрового коммутатора, выход последнего подключен к второму входу кадрового коммутатора и к первому входу второго счетчика, второй вход которого соединен с вторым входом первого счетчика, с третьим .входом кадрового коммутатора, с вторым 10 входом строчного коммутатора и с первым выходом строчного коммутатора, второй выход которого подключен к второму входу первого ключа и к второму входу второго ключа, при этом выход генератора импульсов соединен с третьим входом строчного коммутатора.

На чертеже представлена структурная схема устройства.

Устройство содержит электронную 2р пушку 1, откачанную трубку 2, мишень

3, строчный коммутатор 4, кадровый коммутатор 5, генератор 6 импульсов, счетчики 7 и 8, сумматоры 9 и 10, ключи !1 и 12, 35

Магнитометр работает следующим об. разом.

Электронный пучок из пушки 1 под действием магнитного поля В отклоняется и попадает на люминофорное покры-5р тие, засвечивая таким образом элемент1 матрицы с определенными координатами.

Коммутаторы 3 и 4 по тактовым импульсам генератора 5 построчно опрашивают элементь. матрицы при этом на выходах сче;" иков 6 и 7 формируются числа, соо -зетствующие положению этого элемен ;-. - òðîêå и в кадре,,который опр".шивается в данный момент, При засветке опрашиваемого элемента электронные ключи пропускают на выход числа с выходов счетчиков, являющиеся координатами освещенного элемента мишени 3. Сумматоры 8 и 9 добавляют к выходным числам счетчиков 6 и 7 по- „ правки, определяемые при калибровке прибора. Выходы ключей являются выходом прибора.

Данный магнитометр может быть использован в качестве датчика ориента50 ции относительно магнитного поля Земли.

Формула изобретения

Магнитометр, содержащий откачанную трубку с помещенными в нее электронной пушкой и мишенью, о т л и ч а юшийся тем, что, с целью повышения точности определения составляющей вектора индукции магнитного поля, в него введены последовательно соединенные генератор импульсов, первый счетчик, первый сумматор и первый ключ, последовательно соединенные второй счетчик, второй сумматор и второй ключ, а также строчный и кадровый коммутаторы, выполненные в виде закольцованных сдвиговых регистров, и помещенные в откачанную трубку, при этом мишень выполнена в виде двумерной фоточувствительной матрицы, расположенной перпендикулярно оси электронной пушки, а первые входы строчного коммутатора подключены,к первым выходам двумерной фоточувствительной матрицы, вторые выходы которой соединены с первыми входами кадрового коммутатора, выход последнего подключен к второму входу кадрового

Ф коммутатора и к первому входу второго счетчика, второй вход которого соединен с вторым входом первого счетчикас третьим входом кадрового коммутатора, с* вторым входом строчного коммутатора и с первым выходом строчного коммутатора, второй выход которого подключен к второму входу первого ключа и к второму входу второго ключа, при этом выход генератора импульсов соединен с третьим входом строчного коммутатора.

Источники информации, принятые во внимание при экспертизе

Авторское свидетельство СССР

Р 411401, кл. G О1 R 33/06, 21 ° 01.72.

2. Авторское свидетельство СССР

Р 310203, кл. G Ol R 33/02, 09.02.70.
