Реферат

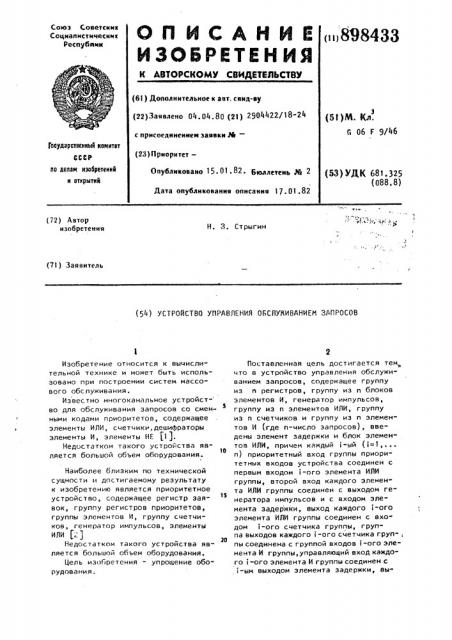

Союз Советсинк

Соцнапнстнчесинк

Респубннн

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ц898433 (61) Дополнительное к авт. свнд-ву (22) Заявлено 04. 04.80 (21) 2904422/18 24 с присоелнненнев заявки .% (23) Приоритет—

Опубликовано 15. 01 82 Бюллетень Рй 2

Дата опубликования описания } 7 . 01.82 (5l)M. Кл.

Г, 06 F 9/46

ГоеударстеенныИ комитет

СССР

60 делам изабретеннк к открыткк (53) УДК 681. 325 (088.8) (72) Автор изобретения

Н. 3. Стрыгин (7l ) Заявитель (54) УСТРОЙСТВО УПРАВЛЕНИЯ ОБСЛУХИВАНИЕМ ЗАПРОСОВ

Изобретение относится к вычислительной технике и может быть использовано при построении систем массового обслуживания.

Известно многоканальное устройст- во для обслуживания запросов со сменS ными кодами приоритетов, содержащее элементы ИЛИ, счетчики,дешифраторы элементы И, элементы HF. (1).

Недостатком такого устройства явia ляется большой объем оборудования.

Наиболее близким по технической сущности и достигаемому результату к изобретению является приоритетное устройство, содержащее регистр заявок, группу регистров приоритетов, группы элементов И, группу счетчиков, генератор импульсов, элементы

ИЛИ (".l

Недостатком такого устройства является большой объем оборудования.

Цель изобретения — упрощение оборудования.

Поставленная цель достигается тем„ что в устройство управления обслуживанием запросов, содержащее группу из и регистров, группу из и блоков элементов И, генератор импульсов, группу из и элементов ИЛИ, группу из и счетчиков и группу из и элементов I1 (где и-число запросов), введены элемент задержки и блок элементов ИЛИ, причем каждый i-ый (i--1,... и) приоритетный вход группы приоритетных входов устройства соединен с первым входом i-ого элемента ИЛИ группы, второй вход каждого элемента ИЛИ группы соединен с выходом генератора импульсов и с входом элемента задержки, выход каждого i-oro элемента ИЛИ группы соединен с входом i-ого счетчика группы, группа выходов каждого i--ого счетчика груп-, пы соединена с группой входов i -oco элемента И группы, управляющий вход каждого i-oro элемента И группы соединен с

1-ым выходом элемента задержки, вы898433

20 ход каждого i-ого элемента И группы соединен с управляющим входом

1-ого блока элементов И группы, группа информационных входов каждого 1-ого регистра группы является

i-ой группой кодовых входов устройства, группа разрядных выходов каждого 1-oro регистра группы соединена с группой входов 1-ого блока элементов И группы, группа выходов каждого I ого блока элементов И группы соединена с i-ой группой входов блока элементов ИЛИ, группа выходов которого является группой информационных выходов устройства.

На чертеже приведена структурная схема устройства. Схема устройства содержит регистры 13 группы, блоки 4-6 элементов И группы, элементы 7-9 ИЛИ группы, реверсивные счетчики 10-12 группы, элементы И 13-15 группы, элемент задержки 16, генератор импульсов 17, вход 18 запуска устройства, блок 19 элементов ИЛИ, группы адресных входов 20 устройства, группу информационных выходов 21 устройства, группу приоритетных входов 22 устройства.

Работа устройства начинается подачей управляющего импульса на вход °

18 и включается генератор импульсов

17, С его выхода импульсы поступают на вторые входы элементов 7-9 ИЛИ 3s и на вход элемента задержки 16, Через элементы 7-9 ИЛИ импульсы проходят на входы счетчиков соответственно 10-1?, уменьшая хранящиеся в них коды. В блоке элемента задерж" 4î ки 16 импульсы задерживаются и поступают на входы элементов И соответственно 13-15. При появлении нулевого кода в счетчике 10 (11 или 12), им,пульс проходит через открывшийся эле-gg

:мент И 13, 14 и 15 и поступает íà уп равляющие входы блоков 4-6 элементов И. При этом код запроса из регистра 1, 2 или 3 через блок 4,5 или 6 элементов И поступает на входы блока 19 элементов ИЛИ и проходит в виде параллельного кода через этот блок на выход 21 устройства.

При фиксации одинаковых кодов, поступивших по входам 20 в регистрах 1-3, счетчиках 10-12, устройство выдает эти коды в порядке возрастания их номеров, причем в момент выдачи некоторого кода в реверсивных счетчиках фиксируются коды разности величин последующих кодов и текущего кода, а в регистрах сохраняются коды всех уменьшаемых и вычитаемой величины. Возможность реверсирования счета в счетчиках

10-12 позволяет упорядочить запросы в порядке возрастания кодов их приоритетных весов.

Использование изобретения позволя ет сократить объем оборудования. г.

Формула изобретения

Устройство управления обслуживанием запросов, содержащее группу из и регистров, группу из и блоков элементов И, генератор импульсов, группу из п элементов ИЛИ, группу из и счетчиков и группу из и элементов И (где и-число запросов), о т л и ч а ю щ е е с я тем, что, с целью упрощения оборудования, устройство содержит элемент задержки, блок эле ментов ИЛИ, причем каждый i -ый (i—

1,...п) приоритетный вход группы приоритетных входов устройства соединен с первым входом i-ого элемента

ИЛИ группы, второй вход каждого элемента ИЛИ группы соединен с выходом генератора импульсов и с входом элемента задержки, выход каждого 1-oro элемента ИЛИ группы соединен с входом i-ого счетчика группы, группа выходов каждого i-ого счетчика группы соединена с группой входов 1-ого элемента И группы, управляющий вход каждого i-ого элемента И группы соединен с i-ым выходом элемента задержки, выход каждого -ого элемента И группы соединен с управляющим входом i-ого блока элементов

И группы, группа информационных входов каждого i-oro регистра группы является 1-ой группой кодовых входов устройства, группа разрядных выходов каждого i-ого регистра группы соединена с группой входов 1-ого блока элементов И группы, группа выходов каждого i îãî блока элементов И группы соединена с 1-ой группой входов блока элементов ИЛИ, группа выходов которого является группой информационных выходов устройства, вход

5 898433 генератора импульса является входом 1. Авторское запуска устройства. 657436, кл. G

2. Авторское

Источники инФормации, h 475622, .кл. G принятые во внимание при экспертизе S (прототип).

4 свидетельство СССР

06 F 9/18, 1977, свидетельство СССР

06 F 9/18, 1973
