Реферат

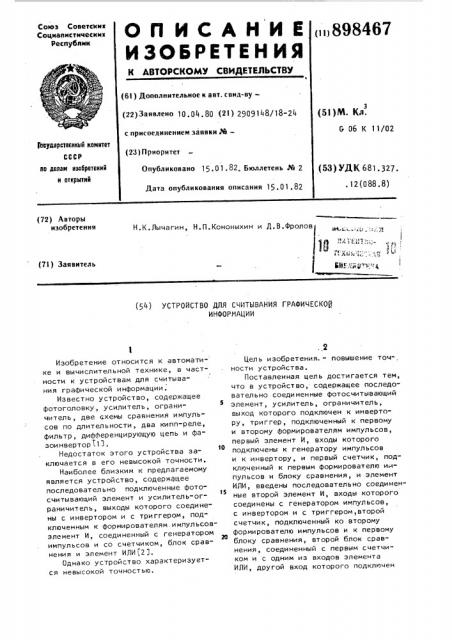

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0 06 К 11/02

Гоеударотеснный комитет (23)Приоритет но делам изобретений н открытий

Опубликовано 15.01.82. Бюллетень М 2

Дата опубликования описания 15.01.82 (53) УДК 681 ° 327.. 12 (088. 8) (72) Авторы изобретения

Н.К.Лычагин, Н.П.Кононыхин и Д.В.фролов (7!) Заявитель (54) УСТРОЙСТВО ДЛЯ СЧИТЫВАНИЯ ГРАФИЧЕСКОИ

ИНФОРМАЦИИ

Изобретение относится к автоматике и вычислительной технике, в частности к устройствам для считывания графической информации.

Известно устройство, содержащее фотоголовку, усилитель, ограничитель, две схемы сравнения импульсов по длительности, два кипп-реле, фильтр, дифференцирующую цепь и фазои нвертор 1.1 3 .

Недостаток этого устройства заключается в его невысокой точности.

Наиболее близким к предлагаемому является устройство, содержащее последоват ел ь но подключенные фотосчитывающий элемент и усилитель-ограничитель, выходы которого соедине" ны с инвертором и с триггером, подключенным к формирователям. импульсовэлемент И, соединенный с генератором импульсов и со счетчиком, блок сравнения и элемент ИЛИ (2 J.

Однако устройство характеризуется невысокой точностью.

Цель изобретения-. " повышение точ", ности устройства.

Поставленная цель достигается тем, что в устройство, содержащее последовательно соединенные фотосчитывающий

5 элемент, усилитель, ограничитель, выход которого подключен к инвертору, триггер, подключенный к первому и второму формирователям импульсов, первый элемент И, входы которого то подключены к генератору импульсов и к инвертору, и первый счетчик, подключенный к первым формирователю импульсов и блоку сравнения, и элемент

ИЛИ, введены последовательно соединен15 ные второй элемент И, входы которого соединены с генератором импульсов, с инвертором и с триггером, второй счетчик, подключенный ко второму формирователю импульсов и к первому блоку сравнения, второй блок сравнения, соединенный с первым счетчиком и с одним из входов элемента

ИЛИ, другой вход которого подключен

89846 к первому блоку сравнения, а выход является выходом устройства.

На чертеже представлена блоксхема устройства.

Устройство включает фотосчитывающий элемент 1, усилитель 2, ограничитель 3, генератор 4 импульсов, триггер 5, инвертор 6, формирователи 7 и 8 импульсов, элементы

И 9 и 10, счетчики 11 и 12, блоки

13 и 14 сравнения и элемент ИЛИ 15.

Устройство работает следующим образом.

С фотосчитывающего элемента 1 через усилитель 2 и ограничитель 3 на вход инвертора 6 и на счетный вход триггера 5 поступают импульсы, длительность которых пропорциональна ширине отслеживаемой линии. По переднему фронту этого импульса триггер 5 срабатывает и один из формирователей 7 или 8 импульсов сбрасывает соответствующий счетчик 11 или

12, а на один из элементов И 9 или

10 поступает разрешение на прохождение от генератора 4 импульсов.

По окончании длительности импульсов соответствующий счетчик 11 или 12 запоминает число, пропорциональное ширине линии. С приходом следующего импульса сканирования триггер 5 снова срабатывает и через соответствующий формирователь 7 или 8 импуль сов сбрасывает другой счетчик на нуль, а через соответствующий элемент И на этот счетчик начинают поступать заполняющие импульсы. Как только в этом счетчике окажется число, равное половине числа, записанного ранее в другой счетчик, ripoизойдет совпадение кодов этих чисел .и соответствующий блок сравнения

13 или 14, вырабатывает импульс, ,момент появления которого точно соответствует моменту прохождения

-сканирующим лучом середины линии. . Через элемент ИЛИ 15 этот импульс поступает на выход устройства. С при7 4 ходом следующего импульса сканирования описанный процесс повторяется. Таким образом, при каждом пересечении лучом линии, устройство вырабатывает импульс, соответствующий моменту прохождения середины линии.

Введение новых узлов и элементов позволило существенно повысить точность устройства.

Формула изобретения

И, входы которого подключены к генератору импульсов, инвертору, и триггеру, второй счетчик, соединенный со вторым формирователем импульсов

3$ и с первым блоком .сравнения, второй блок сравнения, подключенный к первому счетчику и к одному из входов элемента ИЛИ, другой вход которого подключен к первому блоку срав40 нения, а выход является выходом устройства.

Источники информации

1 принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N 259606, кл. G 06 К 11/00, 1967.

2. Патент Японии 4 54-7177, кл. 97(7) В 624, опублик. 1979 (прототип).
