Реле времени
Иллюстрации
Показать всеРеферат

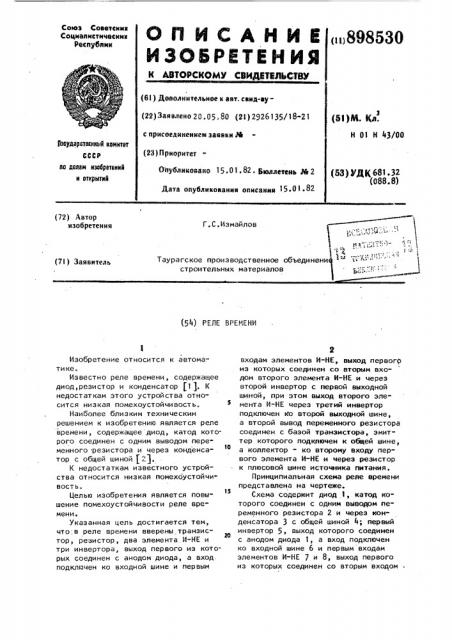

ОЛИСАНИ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Соцналнстнческни
Республик (ii) 898530
00 (72) Автор изобретения
Г.С.Измайлов
Таурагское производственное объединени строительных материалов (7l) Заявитель (54) РЕЛЕ ВРЕМЕНИ
Изобретение относится к автоматикее.
Известно реле времени, содержащее диод, резистор и конденсатор (1). К недостаткам этого устройства относится низкая помехоустойчивость.
Наиболее близким техническим решением к изобретению является реле времени, содержащее диод, катод которого соединен с одним выводом переменного резистора и через конденсатор с общей шиной (2).
К недостаткам известного устройства относится низкая помехоустойчивость.
Целью изобретения является повышение помехоустойчивости реле времени.
Указанная цель достигается тем, что;в реле времени вверены транзистор, резистор, два элемента.И-HE u три инвертора, выход первого из которых соединен с анодом диода, а вход. подключен ко входной шине и первым
2 входам элементов И"НЕ, выход первого из которых соединен со вторым входом второго элемента И-НЕ и через второй инвертор с первой выходной шиной, при этом выход второго элемента И-НЕ через третий инвертор подключен ko второй выходной шине, а второй вывод переменного резистора соединен с базой транзистора, эмит" тер которого подключен к общей шине, а коллектор — ко второму входу первого элемента И-НЕ и через резистор к плюсовой шине источника питания.
Принципиальная схема реле времени представлена на чертеже.
Схема содержит диод 1, катод которого соединен с одним выводом переменного резистора 2 и через конденсатора 3 с общей шиной 4; первый инвертор 5, выход которого соединен с анодом диода 1, а вход подключен ко входной шине 6 и первым входам элементов И"HE и 8, выход первого из которых соединен со вторым входом
898530
Формула изобретения второго элемента И-НЕ 8 и через вто рой инвертор 9 с первой выходной шиной 10; выход элемента II--I!E 8 через третий инвертор 11 подключен ко вто- рой выходной шине 12, а второй вывод переменного резистора 2 соед<<нен с базой транзистора 13 эмиттер которого г<одкгьчен к общей шине -<, а коллектор -- ь<о второму входу элемента И-HE 7 и через резистор 14 к плю 1О совой шине 1 источника питания.
Реле вр еме ни р абот ает следующим образом.
B исходном состоянии на вход инвертора 5 подан сигнал,, соответст- д вующий нулевому логическому уровню.
Этот же сигнал подается на один из входов элемента И-НЕ 7. При этом про исходит заряд конденсатора 3 через диод 1. С коллектора транзистора 13 у<1 на другой вход элемента И-НЕ 7 подается сигнал,. соответствующий нулевому логическому уровню. На выходе инвертора 9 будет нулевой логический уровень. В следующий момент вре- И мени на вход инвертора подается сигнал, соответствующий единичному логическому уровню. Подзаряд конденсатора 3 прекраща тся и начинается разряд чер,=.:. езистор 2 и переход рр база-эмиттер транзистора 13. После разряда конденсатора 3 на выходе инвертора 9 происходит скачок напря= жения < ос .. < ствующий единичному
-.о и <::=с,,:: уровню, Транзистор 13 < о, < = к(| .! с его l(OJ
:<од элы<ента И-НЕ 7 подается едипо. ..-:еск <й уровень, При снятии с. гнала со входа инвертора
ВНИИПИ Заказ 1196!/
Тираж 7)7 Подпис:,. =
Филиал ППП "Патен<-, г.ужгород, ул.<. сект
5 сигнал на выходе инвертора 9 равен нулевому логическому уровню.
Таким образом, в изобретении, по сравнению с известным, достигается повышение помехоустойчивости реле времени.
Реле времени, содержащее диод, катод которого соединен с одним выводом переменного резистора и через конденсатор с общей шиной, о т л ич а ю щ е е с я тем, что, с целью повышения помехоустойчивости, введены транзистор, резистор, два элемента
И-HE и три инвертора, выход первого из которых соединен с анодом диода, а .вход подключен ко входной шине и первым входам элементов И-НЕ, выход первого из которых соединен со вторым входом второго элемента И-НЕ и через второй инвертор с первой выходной шиной, при этом выход второго элемента И-HE через третий инвертор подключен ко второй выходной шине, а второй вывод переменного резистора соединен с базой транзистора, эмиттер которого подключен к общей шине, а коллектор — ко второму входу первого элемента И-НЕ и через резистор к плюсовой шине источника питания.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
II 588634, кл. H.03 К 17/28,15.01.78.
2. Авторское свидетельство СССР
h 323862, кл. H 03 К 17/60, 09.02.72 (прототип).
