Реферат

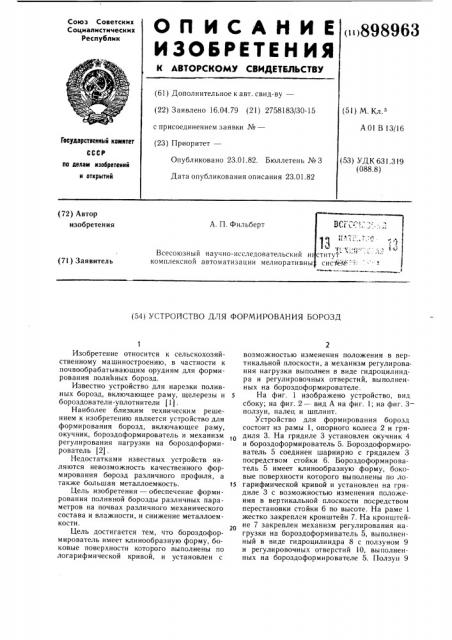

О П И С А Н И Е ()898963

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 16.04.79 (21) 2758183/30-15 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 23.01.82. Бюллетень № 3

Дата опубликования описания 23.01.82 (5l) М. Кл.з

А 01 В 13/16

Государственный номнтет (53) УДК 631.319 (088.8) Ао делам изобретений н открытий (72) Автор изобретения

А. П. Фильберт

Всесоюзный научно-исследовательский и комплексной автоматизации мелиоративнь (71) Заявитель (54) УСТРОЛСТВО ДЛЯ ФОРМИРОВАНИЯ БОРОЗД

Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям для формирования поливных борозд.

Известно устройство для нарезки поливных борозд, включающее раму, щелерезы и бороздователи-уплотнители (1) .

Наиболее близким техническим решением к изобретению является устройство для формирования борозд, включающее раму, окучник, бороздоформирователь и механизм регулирования нагрузки на бороздоформирователь (2).

Недостатками известных устройств являются невозможность качественного формирования борозд различного профиля, а также большая металлоемкость. 15

Цель изобретения — обеспечение формирования поливной борозды различных параметров на почвах различного механического состава и влажности, и снижение металлоемкости.

Цель достигается тем, что бороздоформирователь имеет клинообразную форму, боковые поверхности которого выполнены по логарифмической кривой, и установлен с возможностью изменения положения в вертикальной плоскости, а механизм регулирования нагрузки выполнен в виде гидроцилиндра и регулировочных отверстий, выполненных на бороздоформирователе.

На фиг. 1 изображено устройство, вид сбоку; на фиг. 2 — вид А на фиг. 1; на фиг. 3— ползун, палец и шплинт.

Устройство для формирования борозд состоит из рамы 1, опорного колеса 2 и грядиля 3. На грядиле 3 установлен окучник 4 и бороздоформирователь 5. Бороздоформирователь 5 соединен шарнирно с грядилем 3 посредством стойки 6. Бороздоформирователь 5 имеет клинообразную форму, боковые поверхности которого выполнены по логарифмической кривой и установлен на грядиле 3 с возможностью изменения положения в вертикальной плоскости посредством перестановки стойки 6 по высоте. На раме 1 жестко закреплен кронштейн 7. На кронштейне 7 закреплен механизм регулирования нагрузки на бороздоформиватель 5, выполненный в виде гидроцилиндра 8 с ползуном 9 и регулировочных отверстий 10, выполненных на бороздоформирователе 5. Ползун 9

898963 шарнирно соединен с регулировочными от верстиями 10 посредством пальца 11 со шплинтом 12.

Устройство работает следующим образом.

При движении орудия окучник 4 заглубляется в почву и нарезает борозду, а следующий за окучником 4 бороздоформирователь

5 уплотняет поливную борозду по всему ее профилю: дну, стенкам, бровкам. При необходимости иметь узкую борозду на грядиле 3 устанавливают окучник 4 с малым развалом крыльев, т.е. близкой к ширине установлен- te ного для формирования положения бороздоформирователя 5. Для этого производят установку стойки 6 в такое положение по высоте, чтобы ширина развала крыльев окучника 4 была на 20 — 30мм менее ширины рабочей поверхности бороздоформирователя

1J

5. В соответствии с изменением положения передней части бороздоформирователя 5 по высоте устанавливают на его поверхности гид роцилиндр 8 с ползуном 9. Ползун 9 на поверхности бороздоформирователя 5 фикси- щ руют посредством пальца 11 и шплинта 12 в одном из регулировочных отверстий 10. Глубина хода бороздоформирователя 5 и степень уплотнения поверхности борозды регулируют давлением гидроцилиндра 8.

Использование изобретения позволит ка- чественно подготовить борозду к поливу в результате чего повысится урожайность сельскохозяйственных культур.

Формула изобретения

Устроиство для формирования борозд, включающее раму, окучник, бороздоформирователь и механизм регулирования нагрузки на бороздоформирователь, отличающееся. тем, что, с целью обеспечения формирования поливной борозды различных параметров на почвах различного механического состава и влажности и снижения металлоемкости, бороздоформирователь имеет клинообразную форму, боковые поверхности которого выполнены по логарифмической кривой, и установлен с возможностью. изменения положения в вертикальной плоскости, а механизм регулирования нагрузки выполнен в виде гидроцилиндра и регулировочных отверстий, выполненных на бороздоформирователе.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 506338, кл. А 01 В 13/16, 1973.

2. Авторское свидетельство СССР № 615877, кл. А 01 В 13/16, 1976 (прототип) .
