Камнеуборочная машина (патент 898969)
Камнеуборочная машина (патент 898969)
Показать все

Реферат

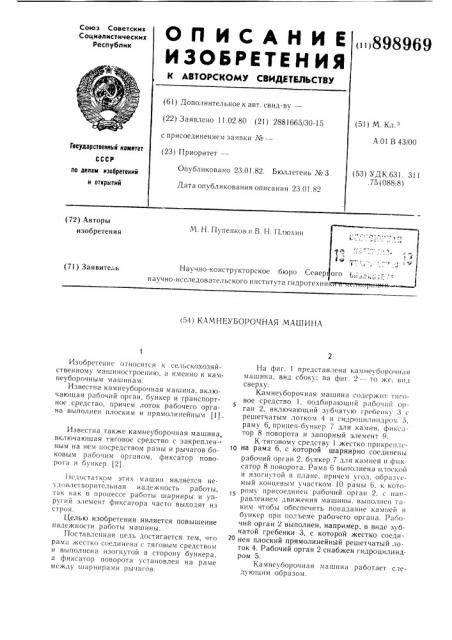

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ч898969 (61) Дополнительное к авт. свид-ву— (22) Заявлено 11.02.80 (21) 2881665/30-15 с присоединением заявки ¹â€” (23) Приоритет—

Опубликовано 23.01 82. Бюллетень № 3

Дата опубликования описания 23.01.82 (51) М. Кл

А 01 B 43/00

Государственный комлтет (53) УДК 631. 311.75 (088;8) по делан нзобретеннй н открытий (72) Авторы изобретения

М. Н. Пупенков и B Н. Плюхин

Научно-конструкторское бюро Север (71) Заявитель научно-исследовательского института гидротехник (54) КАМНЕУБОРОЧНАЯ МАШИНА

Изобретение относится к сельскохозяйственному машиностроению, а именно к камнеуборочным машинам.

Известна камнеуборочная машина, включающая рабочий орган, бункер и транспортное средство, причем лоток рабочего органа выполнен плоским и прямолинейным (11.

Известна также камнеуборочная машина, включающая тяговое средство с закреплен-ным на нем посредством рамы и рычагов боковым рабочим органом, фиксатор повороты и бункер (2) .

I)едостытком этих машин является неудовлетворительная надежность работы, тык как в процессе работы шарниры и упругий элемент фиксатора часто выходят из строя.

Целью изобретения является повышение надежности работы машины.

Поставленная цель достигается тем, что рамы жестко соединена с тяговым средством и выполнена изогнутой в сторону бункера, а фиксатор поворота установлен на раме между шарнирами рычагов.

На фиг. I представлена камнеуборочныя машина, вид сбоку; яа фиг. 2- то же. вп,< сверху.

Камнеуборочная машина содержит тяговое средство 1, подбирающий рабочий орган 2, включающий зубчатую гребенку 3 с решетчатым лотком 4 и гидроцилиндром 5, раму 6, прицеп-бункер 7 для камня, фиксытор 8 поворота и запорный элемент 9.

К тяговому средству 1 жестко прикреплс1в на рама 6, с которой шарнирно соединены рабочий орган 2, бункер 7 для камней н фиксатор 8 поворота. Рама 6 выполнена плоской и изогнутой в плане, причем угол. образуемый концевым участком 10 рамы 6, к кото15 ром присоединен рабочий opra«2, с направлением движения машины, выполнен таким чтобы обеспечить попадание камней в бункер при подьеме рабочего органа. Рабочий орган 2 выполнен, например, в виде зубчатой гребенки 3, с которой жестко соеди-. о нен плоский прямолинейнь1й решетчатый лоток 4. Рабочий орган 2 снабжен гидроцилиндром 5.

Камнеуборочная машина работает следующим образом.

898969

Формула изобретения

Составитель А. Кореньков

Техред А. Бойкас Корректор А. Гриценко

Тираж 698 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Н. Гунько

Заказ 11986/1

При поднятом рабочем органе 2 она подьезжает к камню l l. За — 2 м до камня рабочий орган опускают при помощи гидроцилиндра 5 в рабочее положение. При этом срабатывает запорный элемент 9 и фиксатор 8 поворота жестко соединяет тяговое средство 1 с прицепом-бункером 7. При движении тягового средства 1 вперед зубчатая гребенка 3 заглубляется под камень и подбирает его. Затем рабочий орган поднимают гидроцилиндром 5 (показано пунктиром на фиг. 1),лоток 4 принимает наклонное положение над бункером, куда с него и скатывается камень. При подъеме рабочего органа 2 срабатывает запорный элемент 9, отключая фиксатор 8 поворота, при этом устраняется жесткая связь тягового средства 1 с прицепом 7. Рабочие циклы повторяются до заполнения бункера камнями.

Изобретение упрощает конструкцию машины, повышает надежность срабатывания фиксатора поворота, обеспечивает большую эффективность рабочего органа и машины в целом.

Камнеуборочная машина, включающая тяговое средство с закрепленным на нем посредством рамы и рычагов рабочим органом, отличающаяся тем, что, с целью повышения надежности работы, рама жестко соединена с тяговым средством и выполнена изогнутой в сторону бункера, а фиксатор поворота установлен на раме между шарнирами рычагов.

Источники информации, 1S принятые во внимание при экспертизе

1. Патент США № 3540534, кл. 173 — 63, 1970.

2. Авторское свидетельство СССР № 668635, кл. A 01 В 43/00, 1979.
