Союз Советскнд

Соцналнстнческнк

Республик

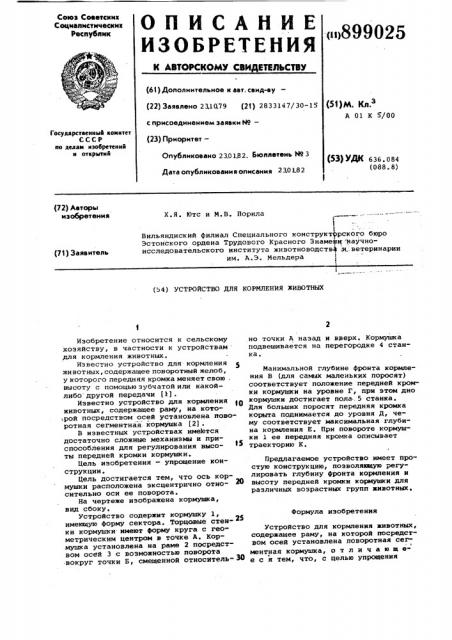

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

«»899025

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6 I) Дополнительное к авт, свид-ву (22) Заявлено 231079 (21) 2833147/30-15 с присоединением заявки Йо— (23) Приоритет—

Опубликовано 230182. Бюллетень N- 3

Дата опубликования описания 230182 (51)М. Кл.

А 01 К 5/00

Государственный комитет

СССР но дедам изобретений и открытий (З)ЮК 638.084 (088. 8) (72) Авторы изобретения

Х.Я. Ютс и М.В. Порила

Вильяндиский филиал Специального конструкт рского бюро

Эстонского ордена Трудового Красного Знаме g научноисследовательского института животноводства;И .ветеринарии им. A.Ý. Мельдера (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОРМЛЕНИЯ ЖИВОТНЫХ

Формула изобретения

Изобретение относится к сельскому хозяйству, в частности к устройствам для кормления животных.

Известно устройство для кормления животных, содержащее поворотный желоб, у которого передняя кромка меняет свою . высоту с помощью зубчатой или какойлибо другой передачи (1).

Известно устройство для кормления животных, содержащее раму, на кото рой посредством осей установлена новоротная сегментная. кормушка (2) .

В известных устройствах име)отся достаточно сложные механизмы и приспособления для регулирования высоты передней кромки кормушки.

Цель изобретения — упрощение конструкции.

Цель достигается тем, что ось кормушки расположена эксцентрично относительно оси ее поворота.

На чертеже изображена кормунвса, вид сбоку.

Устройство содержит кормушку 1> имеющую форму сектора. Торцовые стен- 2 ки кормушки имеют форму круга с геометрическим центром в точке А. Кормушка установлена на раме 2 посредством осей 3 с воэможностью поворота вокруг точки Б, смещенной отиоситель- ЗО но точки A назад и вВерх. Кормушка подвешивается на перегородке 4 станка.

Манимальной глубине фронта кормления В (для самых маленьких поросят) соответствует положение передней кромки кормушки иа уровне Г, при этом дно кормушки достигает пола-.5 станка.

Для больших поросят передняя кромка корыта поднимается до уровня Д, чему соответствует максимальная глуби" на кормления Е. При повороте кормушки 1 ее передняя кромка описывает траекторию К.

Предлагаемое устройство имеет простую конструкцию, позволявщую регулировать глубину фронта кормления и высоту передней кромки кормушки для различных возрастных групп животных, Устройство для кормления животных, содержащее раму, на которой посредством осей установлена поворотная сегмеитная кормушКа, о т л и ч а ю щ ее с я тем, что, с целью упрощения

899025

Составитель Н. Гаврилова

ТехредЛ.Пекарь Корректор В. Бутяга

Редактор A. Козорчз

Заказ 11989/4 Тираж 698 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

".члиал ППП Патент, r. ужгород, ул. Проектная, 4

1 конструкции„ ось кормушки расположена эксцентрично относительно оси ее поворота.

Источники информации, принятие во внимание при экспертизе

1. Патент Чехословакии Р 133909,кл. 45 h 5/00, 19G9.

2. Авторское свидетельство СССР

9 68бб96, кл. A 01 К 7/00, 1978 (прототип).
