Спиральный фильтр
Иллюстрации
Реферат

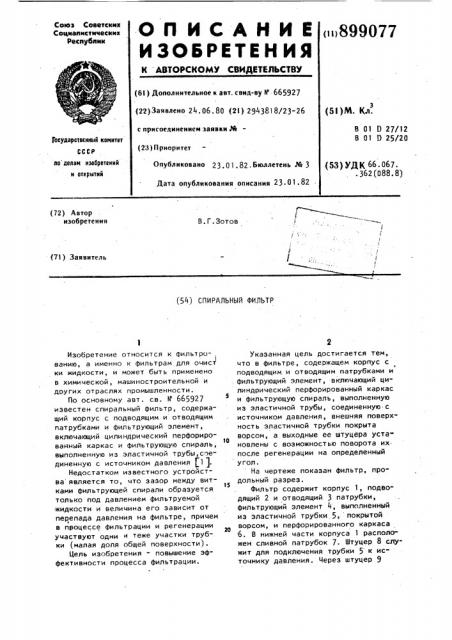

О П И С А Н И Е ()899077
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. свид-ву тг 665927 (22)Заявлено 24.06.80 (2l) 2943818/23-26 (5! )М. Кл.
Союз Советсинк
Соцналнстнчесинк
Республик с присоединением заявки №
В 01 D 27/12
В 01 D 25/20
Государственный комитет (23) Приоритет
Опубликовано 23 01.82 Бюллетень № 3
Дата опубликования описания 23 0 1
ll0 делам нэобретеннй н открытий (531УДК 66. 067. .362(088.8) (72) Автор изобретения
В.Г.Зотов (7!) Заявитель (54) СПИРАЛЬНЫ11 ФИЛЬТР
Изобретение относится к фильтрованию, а именно к фильтрам для очист ки жидкости, и может быть применено в химической, машиностроительной и других отраслях промышленности.
По основному авт. св. тг 665927 известен спиральный фильтр, содержащий корпус с подводящим и отводящим патрубками и фильтрующий элемент, включающий цилиндрический перфорированный каркас и фильтрующую спираль, выполненную из эластичной трубы,соединенную с источником давления 1 ).
Недостатком известного устройства является то, что зазор между витками фильтрующей спирали образуется только под давлением фильтруемой
-жидкости и величина его зависит от перепада давления на фильтре, причем в процессе фильтрации и регенерации участвуют одни и теже участки трубки (малая доля общей поверхности).
Цель изобретения - повышение эффективности процесса фильтрации.
Указанная цель достигается тем, что в фильтре, содержащем корпус с подводящим и отводящим патрубками и . фильтрующий элемент, включающий цилиндрический перфорированный каркас и фильтрующую спираль, выполненную из эластичной трубы, соединенную.с источником давления, внешняя поверхность эластичной трубки покрыта ворсом, а выходные ее штуцера уста"
10 новлены с возможностью поворота их. после регенерации на определенный угол.
На чертеже показан фильтр, про15 дольный разрез.
Фильтр содержит корпус 1, подводящий 2 и отводящий 3 патрубки, фильтрующий элемент 4, выполненный из эластичной трубки 5, покрытой
20 ворсом, и перфорированного каркаса
6. В нижней части корпуса 1 расположен сливной патрубок 7. Штуцер 8 служит для подключения трубки 5 к ис" точнику давления. Через штуцер 9
899077
Формула изобретения
/
ВНИИПИ Заказ 11995/6 Тираж 732 Подписное
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 удаляется отработанное в трубке 5 рабочее тело, используемое для охлаждения или нагрева фильтруемой жидкости. Устройство 10 для поворота трубки 5 соединено со штуцерами 8 и
9.
Фильтр работает следующим образом.
Перед началом процесса фильтрации в эластичную трубку 5 подается давление и она, раздуваясь, прижимается к каркасу 6, соседние витки, прижимаясь друг к другу, образуют фильтрующие рабочие каналы между ворсинками
Исходная жидкость из подводящего патрубка 2, проходя через ворсинки прижатых поверхностей соседних витков.трубки 5 в перфорированный каркас 6, очищается, оставляя между ворсинками частицы суспензии.
При необходимости очистить фильтр от механических частиц закрывают патрубок 3, открывают сливной патрубок 7, а на выходе источника давления создают пульсирующее давление.
При этом поверхности, загрязненные механическими частицами, трутся друг о друга и самоочищаются. Потоком фильтруемой жидкости частицы вымываются и отводятся через сливной патрубок 7.
По окончании регенерации при нулевом давлении в трубке 5, ее витки не облегают перфорированный каркас 6 и устройство 10 свободно пово5 рачивает штуцера 8 и 9, а с ними и все точки поверхности трубки 5 на заданный угол, тем самым вовлекая в процесс фильтрации соседние участки поверхности трубки.
Создание фильтрующих рабочих каналов среди ворсинок между прижатыми поверхностями соседних витков трубки повышает эффективность фильтрации, .а поворот трубки на заданный
15 угол после регенерации ее работав.шей поверхности позволяет вовлечь в процесс фильтрации всю поверхность трубки.
Спиральный фильтр по авт; св.
8 665927, отличающийся тем, что, с целью повышения эффективности процесса фильтрации, внешняя поверхность эластичной трубки покрыта ворсом, а выходные ее штуцера установлены с возможностью их поворота.
Источники информации, принятые во внимание при экспертизе
l. Авторское свидетельство СССР
Ю 665927, кл. 8 Ol D 27/12, 28.12.77.
