Обсадная труба скважины

Иллюстрации

Обсадная труба скважины (патент 899821)
Обсадная труба скважины (патент 899821)
Обсадная труба скважины (патент 899821)
Показать все

Реферат

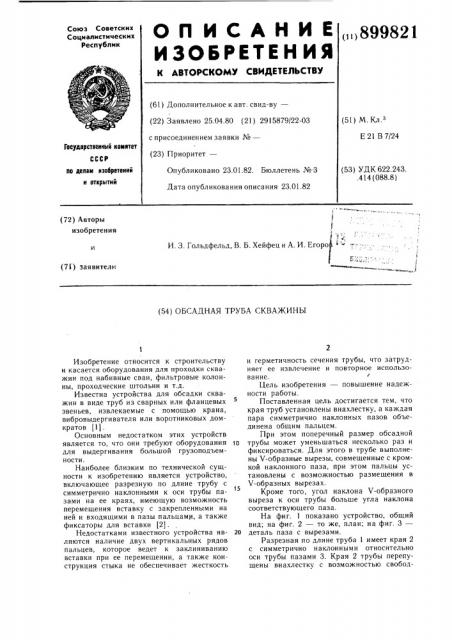

ОЛ ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()899821 (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.04.80 (21) 2915879/22-03 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 23.01.82. Бюллетень № 3

Дата опубликования описания 23.01.82 (51) М Кл

Е 21 В 7/24

Гееударстееиный комитет (53) УДК 622.243. .414 (088.8) по делан изобретеиий и аткрытий

И. 3. Гольдфельд, В. Б. Хейфец и А. И. Егоро (72) Авторы изобретения (71) заявители (54) ОБСАДНАЯ ТРУБА СКВАЖИНЫ

Изобретение относится к строительству и касается оборудования для проходки скважин под набивные сваи, фильтровые колонны, проходческие штольни и т.д.

Известна устройства для обсадки скважин в виде труб из сварных или фланцевых звеньев, извлекаемые с помощью крана, вибровыдергивателя или воротниковых домкратов (1) .

Основным недостатком этих устройств является то, что они требуют оборудования 10 для выдергивания большой грузоподъемности.

Наиболее близким по технической сущности к изобретению является устройство, включающее разрезную по длине трубу с симметрично наклонными к оси трубы па15 зами на ее краях, имеющую возможность перемещения вставку с закрепленными на ней и входящими в пазы пальцами, а также фиксаторы для вставки (2) .

Недостатками известного устройства яв- 2в ляются наличие двух вертикальных рядов пальцев, которое ведет к заклиниванию вставки при ее перемещении, а также конструкция стыка не обеспечивает жесткость и герметичность сечения трубы, что затрудняет ее извлечение и повторное использование.

Цель изобретения — повышение надежности работы.

Поставленная цель достигается тем, что края труб установлены внахлестку, а каждая пара симметрично наклонных пазов объединена общим пальцем.

При этом поперечный размер обсадной трубы может уменьшаться несколько раз и фиксироваться. Для этого в трубе выполнены V-образные вырезы, совмещенные с кромкой наклонного паза, при этом пальцы установлены с возможностью размещения в

Ч-образных вырезах.

Кроме того, угол наклона V-образного выреза к оси трубы больше угла наклона соответствующего паза.

На фиг. 1 показано устройство, общий вид; на фиг. 2 — то же, план; на фиг. 3— деталь паза с вырезами.

Разрезная по длине труба 1 имеет края 2 с симметрично наклонными относительно оси трубы пазами 3. Края 2 трубы перепущены внахлестку с возможностью свобод899821

3 ного перемещения. Каждая пара симметрично наклонных пазов 3 снабжена общим пальцем 4, закрепленным на вставке 5.

Для фиксации уменьшенного сечения трубы 1 пазы 3 имеют по верхней кромке

V-образные вырезы 6 с углом наклона к оси трубы большим наклона соответствующего паза.

При натяжении вверх вставки 5 палец 4 движется вверх по пазам 3, стягивая края 2 и уменьшая наружный контур поперечного сечения трубы.

Попадая в вырезы 6, палец 4 стопорится и фиксирует полученное уменьшенное сечение трубы. При дальнейшем натяжении вставки вверх палец 4 выходит из вырезов и, двигаясь вдоль пазов, продолжает сужать обсадную трубу, пока не стопорится следующим вырезом и т.д.

Использование изобретения позволяет облегчить извлечение обсадной трубы из скважины.

Формула изобретения

1. Обсадная труба скважины, включающая разрезную по длине трубу с симметрично наклонными к оси трубы пазами в ее краях и вставку, имеющую возможность перемещения с закрепленными на ней и входящими в пазы пальцами, отличающаяся, тем, что, с целью повышения надежности работы, труба выполнена с V-образными вырезами, совмещенными с кромкой наклонного паза, а края труб установлены внахлестку, при этом пальцы установлены с возможностью размещения в V-образныхвырезах.

2. Обсадная труба скважины по п. 1, отличающаяся тем, что угол наклона У-образного выреза к оси трубы больше угла наклона паза.

Источники информации, принятые во внимание при экспертизе

1. Анатольевский П. А., Ганичев И. А. и Шнееров О. М. Технология бурения в энергетическом строительстве. М. — Л., Гос20 энергоиздат, 1962, с. 59 — 61.

2. Авторское свидетельство СССР № 377470, кл. E 02 D 7/00, 1973.

899821

Редактор Н. Лазаренко

Заказ 12112 43

Составитель Л. Черепенкина

Техред А. Бойкас Корректор А. Дзятко

Тираж 623 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
