Реферат

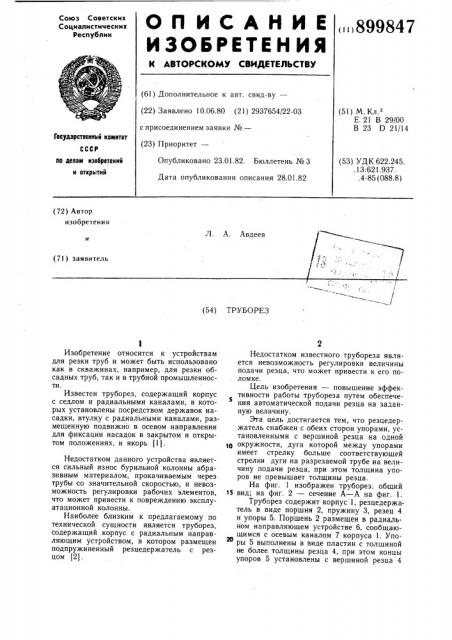

O Il H C A H H E 899847

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 10.06.80 (21) 2937654/22-03 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

Е 21 В 29/00

В 23 D 21/14

Гасударственные комитет (53) УДК 622.245. .13:621.937. .4-85 (088.8) Опубликовано 23.01.82. Бюллетень № 3

Дата опубликования описания 28.01.82 ло делам изобретений и открытий (72) Автор изобретения I. А. Авдеев (71) заявитель (54) ТРУБОРЕЗ

Изобретение относится к устройствам для резки труб и может быть использовано как в скважинах, например, для резки обсадных труб, так и в трубной промышленности.

Известен труборез, содержащий корпус с седлом и радиальными каналами, в которых установлены посредством державок насадки, втулку с радиальными каналами, размещенную подвижно в осевом направлении для фиксации насадок в закрытом и открытом положениях, и якорь (1).

Недостатком данного устройства является сильный износ бурильной колонны абразивным материалом, прокачиваемым через . трубы со значительной скоростью, и невозможность регулировки рабочих элементов, что может привести к повреждению эксплуатационной колонны.

Наиболее близким к предлагаемому по технической сущности является труборез, содержащий корпус с радиальным направляющим устройством, в котором размещен подпружиненный резцедержатель с резцом (2) .

Недостатком известного трубореза является невозможность регулировки величины подачи резца, что может привести к его поломке.

Цель изобретения — повышение эффективности работы трубореза путем обеспече5 ния автоматическои подачи резца на заданную величину.

Эта цель достигается тем, что резцедержатель снабжен с обеих сторон упорами, установленными с вершиной резца на одной

1О окружности, дуга которой между упорами имеет стрелку больше соответствующей стрелки дуги на разрезаемой трубе на величину подачи резца, при.этом толщина упоров не превышает толщины резца.

На фиг. 1 изображен труборез. общий

15 вид; на фиг. 2 — сечение А — А на фиг. 1.

Труборез содержит корпус 1, резцедержатель в виде поршня 2, пружину 3, резец 4 и упоры 5. Поршень 2 размещен в радиальном направляющем устройстве 6, сообщаю20 щимся с осевым каналом 7 корпуса 1. Упоры 5 выполнены в виде пластин с толщиной не более толщины резца 4, при этом концы упоров 5 установлены с вершиной резца 4 899847

4 ет эффективность работы трубореза и стойкость путем предохранения резца от поломок.

Формула изобретения

3 на одной окружности с радиусом R,. Стрелка дуги, образованной концами а и б упоров 5, больше стрелки дуги в — г на разрезаемой трубе радиуса К на величину подачи резца 4, которая составляет 0,05 — 0,4 мм.

Труборез работает следующим образом.

Внутрь разрезаемой трубы устанавливается труборез и в полость корпуса 1 под давлением подается жидкость. Поршень 2 выдвигается и резец 4 упирается в стенку трубы. Труборез приводится во вращение и резец 4 осуществляет резку трубы. При этом резец 4 подается на определенную величину, ограничиваемую упорами 5. Например, для трубы диаметром 146 мм средний радиус резания равен 68 мм. При расстоянии между концами а и б упоров 5, равном 40 мм, стрелка дуги в — г равна 0,47 мм, а стрелка дуги а — б при радиусе К1 — — 62 мм равна 0,59 мм.

Следовательно, при контакте резца 4 с разрезаемой трубой упоры 5 концами а и б касаются точек в и г только после того, как резец врежется в стенку трубы на (0,59— — 0,47) = 0,12 мм. При вращении трубореза упоры 5 следуют за резцом 4, ограничивая его врезание в стенку трубы. Это повышаТруборез, содержащий корпус с радиальным направляющим устройством, в котором размещен подпружиненный резцедержатель с резцом, отличающийся тем, что, с целью повышения эффективности его работы путем обеспечения автоматической подачи резца на заданную величину, резцедержатель снабжен с обеих сторон упорами, установленными с вершиной резца на одной окружности, дуга которой между упорами имеет стрелку больше соответствующей стрелки дуги на разрезаемой трубе, на величину подачи резца, при этом толщина упоров не превышает толщины резца.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3254720, кл. 166 — 55, опублик. 1966.

2. Волков А. С. Буровой геологоразведочный инструмент.М., «Недра», 1979, с, 246 (прототип).
