Податчик для буровых машин

Иллюстрации

Податчик для буровых машин (патент 899903)
Податчик для буровых машин (патент 899903)
Податчик для буровых машин (патент 899903)
Показать все

Реферат

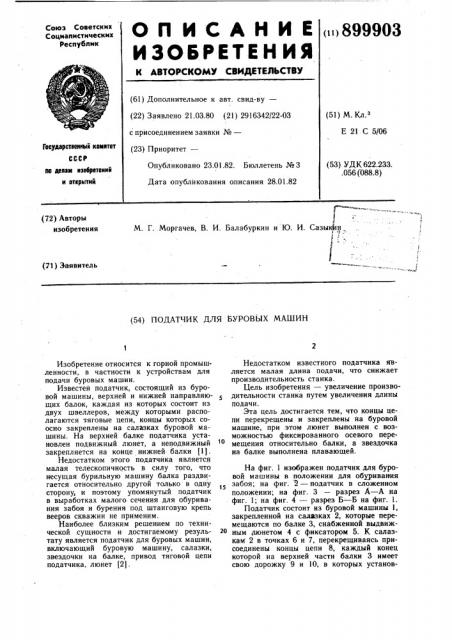

О П И С А Н И Е ()899903

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 21.03.80 (21) 2916342/22-03 (51) М.К . с присоединением заявки №вЂ”

Е 21 С 5/06

Гееудлрствеллмй кемлтет

СССР (23) Приоритет— (53) УДК 622.233..056 (088.8) Опубликовано 23.01.82. Бюллетень № 3

N делам иэебретеиий и лткрмтий

Дата опубликования описания 28.01.82 с-к. и с I

М. Г. Моргачев, В. И. Балабуркин и Ю. И. Сазыкмн

1 . ° (72) Авторы изобретения (71) Заявитель (54) ПОДАТЧИК ДЛЯ БУРОВЫХ МАШИН

Изобретение относится к горной промышленности, в частности к устройствам для подачи буровых машин.

Известен податчик, состоящий из буровой машины, верхней и нижней направляющих балок, каждая из которых состоит из двух швеллеров, между которыми располагаются тяговые цепи, концы которых соосно закреплены на салазках буровой машины. На верхней балке податчика установлен подвижный люнет, а неподвижный закрепляется на конце нижней балки (1).

Недостатком этого податчика является малая телескопичность в силу того, что несущая бурильную машину балка раздвигается относительно другой только в одну сторону, и поэтому упомянутый податчик в выработках малого сечения для обуривания забоя и бурения под штанговую крепь вееров скважин не применим.

Наиболее близким решением по технической сущности и достигаемому результату является податчик для буровых машин, включающий буровую машину, салазки, звездочки на балке, привод тяговой цепи податчика, люнет (2).

Недостатком известного податчика является малая длина подачи, что снижает производительность станка.

Цель изобретения — увеличение производительности станка путем увеличения длины подачи.

Эта цель достигается тем, что концы цепи перекрещены и закреплены на буровой машине, при этом люнет выполнен с возможностью фиксированного осевого перемещения относительно балки, а звездочка на балке выполнена плавающей.

На фиг. 1 изображен податчик для буровой машины в положении для обуривания забоя; на фиг. 2 — податчик в сложенном положении; на фиг. 3 — разрез А — А на фиг. 1; на фиг. 4 — разрез Б — Б на фиг. 1.

Податчик состоит из буровой машины 1, закрепленной на салазках 2, которые перемещаются по балке 3, снабженной выдвиж2О ным люнетом 4 с фиксатором 5. К салазкам 2 в точках 6 и 7, перекрещиваясь присоединены концы цепи 8, каждый конец которой на верхней части балки 3 имеет свою дорожку 9 и 10, в которых установ899903 лены задатчик 11 и 12. В нижней части балки 3 установлена плавающая звездочка 13, соединенная с приводом. Кроме того, звездочки 11, 12, и 13 охватываются цепью 8.

Через люнет 4 проходит буровая штанга 14.

Звездочка 13 установлена на шлицевом валу 15 с приводом 16.

Податчик работает следующим образом.

Для обуривания забоя люнет 4 выдвигается в крайнее правое положение и фиксируется фиксатором 5, который может 1 быть выполнен в виде пальца. Буровая машина находится в крайнем левом положении. Штанга 14 вставлена в буровую машину 1 и проходит через люнет 4.

При вращении плавающей звездочки 13 по часовой стрелке наиболее нагруженная набегающая ветвь цепи 8 охватывает звездочку 12 и устанавливает на одну с ней линию звездочку 13, которая плавает по шлицевому валу 15, соединенному с приводом 16, при этом правая ветвь цепи 8, дви- щ гаясь по своей дорожке 10, и за счет крепления этой ветви в точке 7 перемещает буровую машину 1 к забою, выдвигая ее от балки 3 вправо на величину хода люнета

4 до тех пор, пока точка 7 совместится со звездочкой 12.

Для перемещения буровой машины 1 от забоя изменяют направление вращения плавающей звездочки 13, при этом набегающей ветвью цепи 8 является ветвь, закрепленная в точке 6 и охватывающая звездочку 11. В момент нагрузки звездочка 13 устанавливается на одной линии со звездочкой 11. Ветвь, закрепленная в точке 6, двигаясь по дорожке 9, перемещает бурильную машину 1 от забоя, и за счет пространственного перекрещивания цепи 8 двигает буровую машину 1 относительно балки 3 в противоположную сторону забоя, увеличивая тем самым телескопичность податчика. При бурении под анкерную крепь или вееров скважин люнет 4 вдвигается в балку 3 и крепится фиксатором 5.

Применение изобретения позволяет одной машиной обуривать забои, бурить шпуры для подвесного крепления и производить веерное бурение в выработках малого сечения, кроме того позволяет сократить сечение выработки.

Формула изобретения

Податчик для буровых машин, включающий буровую машину, салазки, звездочки на балке, привод тяговой цепи податчика, люнет, отличающийся тем, что, с целью увеличения производительности путем увеличения длины подачи, концы цепи перекрещены и закреплены на буровой машине, при этом люнет выполнен с возможностью фиксированного осевого перемещения относительно балки, а звездочка на балке— плавающей.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 250817, кл. Е 21 С 5/00, 1968.

2. Авторское свидетельство СССР № 625031, кл. Е 21 С 5/00, 1976 (прототип).

899903

Составитель О. Собин

Редактор В. Лазаренко Техред А. Бойкас Корректор В. Бутяга

Заказ 12124/47 Тираж 623 Подписное

ВНИИПИ Государственного комитета СССР но делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская иаб., д. 4/5

Филиал ППП <Патент», г. Ужгород, ул. Проектная, 4
