Реферат

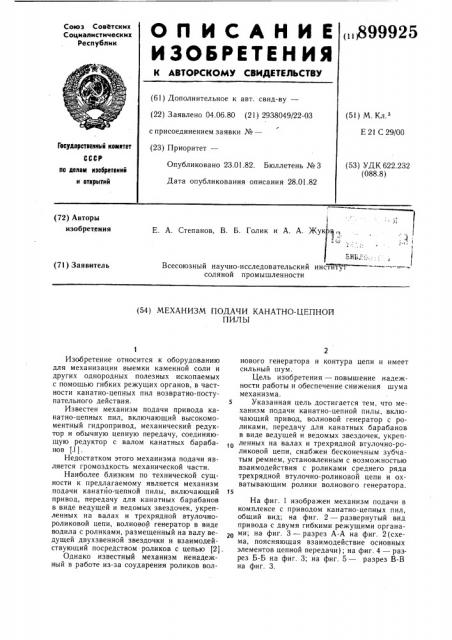

ОЛ ИСАНИЕ

ИЗЬБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<„399925

Союз Советских

Социалистических

Республик

Ф ф .

"/ (61) Дополнительное к авт. свид-ву— (22) Заявлено 04.06.80 (21) 2938049/22-03 (51) М. Кл. з с присоединением заявки №вЂ”

Е 21 С 29/00

Гасударственные комлтет (23) Приоритет— (53) УДК 622.232 (088.8) Опубликовано 23.01.82. Бюллетень № 3

Дата опубликования описания 28.01.82 по делам изобретений и открытий (72) Авторы изобретения

Е. А. Степанов, В. Б. Голик и А. А. Жук а;, Я

БИ ::.

Всесоюзный научно-исследовательский институт соляной промышленности (71) Заявитель (54) МЕХАНИЗМ ПОДАЧИ КАНАТНО-ЦЕПНОЙ

ПИЛЫ

Изобретение относится к оборудованию для механизации выемки каменной соли и других однородных полезных ископаемых с помощью гибких режущих органов, в частности канатно-цепных пил возвратно-поступательного действия.

Известен механизм подачи привода канатно-цепных пил, включающий высокомоментный гидропривод, механический редуктор и обычную цепную передачу, соединяющую редуктор с валом канатных барабанов (.1).

Недостатком этого механизма подачи является громоздкость механической части.

Наиболее близким по технической сущности к предлагаемому является механизм подачи канатйо-цепной пилы, включающий привод, передачу для канатных барабанов в виде ведущей и ведомых звездочек, укрепленных на валах и трехрядной втулочнороликовой цепи, волновой генератор в виде водила с роликами, размещенный на валу ведущей двухзвенной звездочки и взаимодействующий посредством роликов с цепью (2).

Однако известный механизм ненадежный в работе из-за соударения роликов волнового генератора и контура цепи и имеет сильный шум.

Цель изобретения — повышение надежности работы и обеспечение снижения шума меха низма.

5 Указанная цель достигается тем, что механизм подачи канатно-цепной пилы, включающий привод, волновой генератор с роликами, передачу для канатных барабанов в виде ведущей и ведомых звездочек, укреп1в ленных на валах и трехрядной втулочно-роликовой цепи, снабжен бесконечным зубчатым ремнем, установленным с возможностью взаимодействия с роликами среднего ряда трехрядной втулочно-роликовой цепи и охватывающим ролики волнового генератора.

На фиг. 1 изображен механизм подачи в комплексе с приводом канатно-цепных пил, общий вид; на фиг. 2 — развернутый вид привода с двумя гибкими режущими органами; на фиг. 3 — разрез А-А на фиг. 2(схема, поясняющая взаимодействие основных элементов цепной передачи); на фиг. 4 — разрез Б-Б на фиг. 3; на фиг. 5 — разрез В-В на фиг. 3.

899925

Предлагаемый механизм подачи состоит из гидропривода 1 с гидромотором 2 и ведущим валом 3, двух пар ведомых барабанов

4 и 5, установленных на валах 6 и 7, и соединяющей их цепной передачи 8.

Гидропривод 1 через гидронасос 9 кинематически соединен с редуктором 10 режущей части привода. На выходном валу редуктора 10 закреплены два сдвоенных водила 11 и 12 с рабочими блоками 13 — 16. Редуктор 10 получает вращение от электродвигателя 17. Все узлы привода смонтированы на общей раме 18.

Цепная передача 8 (фиг. 1 и 2) включает трехрядную втулочно-роликовую цепь 19, неподвижную двухвенцовую звездочку 20, закрепленную на кронштейне 21, соосный с ней волновой генератор 22, и ведомые звездочки 23 и 24, закрепленные на валах

6 и 7 барабанов 4 и 5.

Ведомые звездочки 23 (24) выполнены двухвенцовыми (фиг. 5) . Венцы звездочек разделены цилиндрическими поясками 25.

Трехрядная цепь 19 снабжена бесконечным зубчатым ремнем 26 (фиг. 4) с наружными зубьями, находящимися в зацеплении с роликами среднего ряда цепи (фиг. 3 и 4) .

Ремень 26 плотно охватывает ролики 27 волнового генератора 22 и цилиндрический поясок 25 ведомых звездочек. Вал 28 волнового . генератора 22 имеет опорой венцы неподвижной звездочки 20 (фиг. 4) и кинематически связан с ведущим валом 3 гидромотора 2.

Тяговые канаты 29-32 закреплены на барабанах, проходят через парные уравнительные блоки 33, 34 и 35, 36 (фиг. 1 и 2) рабочие блоки 13, 14 и 15, 16, отклоняющие блоки 37, 38 и 39, и соединяются с гибкими режущими органами 40 и 41.

Механизм подачи работает следующим образом.

При вращении электродвигателя 17 через цепь отбора мощности редуктора 10 режущей части получает вращение насос 9 гидропривода 1, который с помощью энергоносителя обеспечивает вращение гидромотора 2. Вал 3 гидромотора сообщает круговое вращение ведущему валу 28 генератора 22 волн с угловой скоростью Wq Ролики 27 генератора волн деформируют зубчатый ремень 26 и оттягивают таким образом через ее ролик втулочно-роликовую цепь 19 от венцов неподвижной звездочки .20. При этом создается волна упругой деформации, заставляющая цепь 19 медленно перекатываться по звездочке 20 со скоростью Yy .

Цепь 20 приводит в замедленное вращение ведомые звездочки 23 и 24. Звездочки 23 и

24 вращают канатные барабаны с необходимой скоростью W< чем и обеспечивается движение подачи гибких режущих органов 39 и 40 через тяговые канаты 29, 30 и 31, 32 со скоростью Чп (фиг. 1). Возвратно-поступательное движение гибких режущих органов (канатно-цепных пил) обеспечивается за счет вращения водил 11 и 12 от редуктора 10 режущей части.

Таким образом, применение воздействия роликов генератора волн на втулочно-роликовую цепь через промежуточное звено, зубчатый ремень обеспечивает бесшумность, плавность и безопасность работы механизма подачи канатно-цепных пил. Кроме того, исключается ударное взаимодействие роликов генератора с контуром втулочно-роликовой цепи, что снижает динамические нагрузки механизма подачи и повышает надежность его работы.

Формула изобретения

Механизм подачи канатно-цепной пилы, включающий привод, волновой генератор с роликами, передачу для канатных барабанов в виде ведущей и ведомых звездочек, укрепленных на валах и трехрядной втулочно-роликовой цепи, отличающийся тем, что с целью повышения надежности работы и обеспечения снижения шума механизма, он снабжен бесконечным зубчатым ремнем, установленным с возможностью взаимодействия с роликами среднего ряда трехрядной втулочно-роликовой цепи и охватывающим ролики волнового генератора.

40 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 796418, кл. Е 21 С 29/00, 1978.

2. Авторское свидетельство СССР по заявке Мо 2748442, кл. Е 21 С 29/00, 1979 (прототип).

А-A

Фиг.,т фиг.5
