Устройство для наблюдения за смещением стенок выработки

Иллюстрации

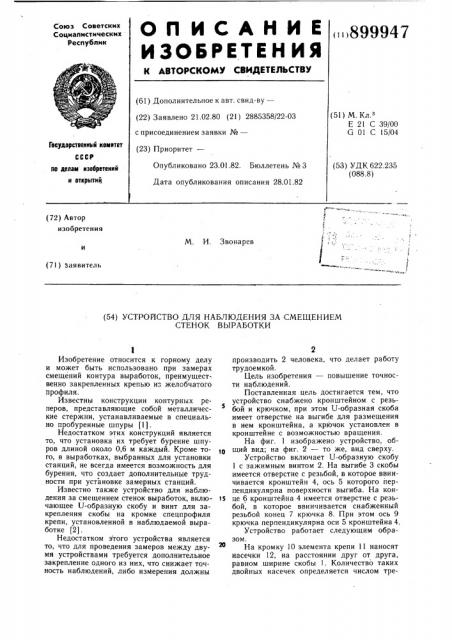

Устройство для наблюдения за смещением стенок выработки (патент 899947)
Устройство для наблюдения за смещением стенок выработки (патент 899947)
Устройство для наблюдения за смещением стенок выработки (патент 899947)
Показать все

Реферат



АНИЕ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 21.02.80 (21) 2885358/22-03 с присоединением заявки №вЂ” (51) М. Кл.

Е 21 С 39/00

G 01 С 15/04

Опубликовано 23.01.82. Бюллетень №3

Дата опубликования описания 28.01.82 (53) УДК 622.235 (088.8) llo делам нзобретеннй и открытий (72) Автор изобретения

М. И. Звонарев (71) заявитель (54) УСТРОЙСТВО ДЛЯ НАБЛЮДЕНИЯ ЗА СМЕЩЕНИЕМ

СТЕНОК ВЫРАБОТКИ

ГооуАэрстоеннык хомнтет (23) П

23 Приоритет—

Изобретение относится к горному делу и может быть использовано при замерах смещений контура выработок, преимущест-. венно закрепленных крепыш из желобчатого профиля.

Известны конструкции контурных реперов, представляющие собой металлические стержни, устанавливаемые в специально пробуренные шпуры (1).

Недостатком этих конструкций является то, что установка их требует бурение шпуров длиной около 0,6 м каждый. Кроме того, в выработках, выбранных для установки станций, не всегда имеется возможность для бурения, что создает дополнительные трудности при установке замерных станций.

Известно также устройство для наблюдения за смещением стенок выработок, включающее U-образную скобу и винт для закрепления скобы на кромке спецпрофиля крепи, установленной в наблюдаемой выработке (2).

Недостатком этого устройства является то, что для проведения замеров между двумя устройствами требуется дополнительное закрепление одного из них, что снижает точность наблюдений, либо измерения должны

2 производить 2 человека, что делает работу трудоемкой.

Цель изобретения — повышение точности наблюдений.

Поставленная цель достигается тем, что устройство снабжено кронштейном с резьбой и крючком, при этом U-образная скоба имеет отверстие на выгибе для размещения в нем кронштейна, а крючок установлен в кронштейне с возможностью вращения.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — то же, вид сверху.

Устройство включает U-образную скобу

1 с зажимным винтом 2. На выгибе 3 скобы имеется отверстие с резьбой, в которое ввинчивается кронштейн 4, ось 5 которого перпендикулярна поверхности выгиба. На кон15 це 6 кронштейна 4 имеется отверстие с резьбой, в которое ввинчивается снабженный резьбой конец 7 крючка 8. При этом ось 9 крючка перпендикулярна оси 5 кронштейна 4.

Устройство работает следующим образом.

На кромку 10 элемента крепи 11 наносят насечки 12, на расстоянии друг от друга, равном ширине скобы 1. Количество таких двойных насечек определяется числом тре899947 бующихся точек замера. Далее скобу 1 размещают на кромке 10 элемента крепи 11 между насечками 12 и закрепляют, закручивая винт 2. Потом закручивают в скобу 1 кронштейн 4 с закрепленным в нем крючком 8. В такой же последовательности устанавливают остальные устройства в замерном сечении.

Затем, зацепляя рулетку за крючок 8 одного из устройства, замеряют расстояние до наиболее выступающих частей крючка.8 других устройств.

После снятия всех замеров устройство переносят на следующую раму, где оборудовано другое замерное сечение и т. д. (устройства, размещенные на верхняке при большой высоте выработки, лучше не снимать).

При необходимости устройство может быть оставлено на крепи и замеры по нему снимаются сразу после проведения взрывных работ.

Преимуществом предлагаемого устройства является малая трудоемкость при проведении наблюдений за смещениями стенок выработки.

Формула изобретения

Устройство для наблюдения за смещением стенок выработки, включающее U-образную скобу и винт для закрепления скобы на кромке спецпрофиля крепи, установлен1О ной в наблюдаемой выработке, отличающееся тем, что, с целью повышения точности наблюдений, устройство снабжено кронштейном с резьбой и крючком, при этом U-образная скоба имеет отверстие на выгибе для размещения в нем кронштейна, а крючок

15 установлен в кронштейне с возможностью вращения.

Источники информации, принятые во внимание при экспертизе

1. Заславский Ю. 3. и др. Расчеты параметров крепи выработок глубоких шахт.

Киев, «Техника», 1972.

2. Репер глубинный 6У14.000. ВНИМИ, 1969 (прототип).

899947
