Амортизатор стоек механизированной крепи

Иллюстрации

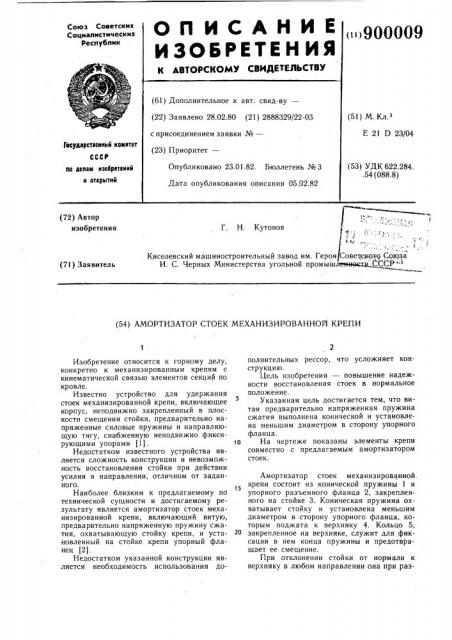

Амортизатор стоек механизированной крепи (патент 900009)
Амортизатор стоек механизированной крепи (патент 900009)
Показать все

Реферат



САНИ Е

СПИ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 28.02.80 (21) 2888329/22-03 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.э

Е 21 D 23/04

Гасударственный комлтет

СССР (53) УДК 622.284, .54 (088.8) Опубликовано 23.01.82. Бюллетень № 3 по делам лэобретеиий и открытий

Дата опубликования описания 05.02.82 (72) Автор изобретения (1

Г. Н. Кутонов

Киселевский машиностроительный завод им. Героя Сове ского Союза

И. С. Черных Министерства угольной промыш э;н„.(ССР" (71) Заявитель (54) АМОРТИЗАТОР СТОЕК МЕХАНИЗИРОВАННОЛ КРЕПИ

Изобретение относится к горному делу, конкретно к механизированным крепям с кинематической связью элементов секций по кровле.

Известно устройство для удержания стоек механизированной крепи, включающее корпус, неподвижно закрепленный в плоскости смещения стойки, предварительно напряженные силовые пружины и направляющую тягу, снабженную неподвижно фиксирующими упорами (1).

Недостатком известного устройства является сложность конструкции и невозможность восстановления стойки при действии усилия в направлении, отличном от заданного.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является амортизатор стоек механизированной крепи, включающий витую, предварительно напряженную пружину сжатия, охватывающую стойку крепи, и установленный на стойке крепи упорный фланец (2).

Недостатком указанной конструкции является необходимость использования дополнительных рессор, что усложняет конструкцию.

Цель изобретения — повышение надежности восстановления стоек в нормальное положение.

Указанная цель достигается тем, что витая предварительно напряженная пружина сжатия выполнена конической и установлена меньшим диаметром в сторону упорного фланца. ! о На чертеже показаны элементы крепи совместно с предлагаемым амортизатором стоек.

Амортизатор стоек механизированной. крепи состоит из конической пружины 1 и упорного разъемного фланца 2, закрепленного на стойке 3. Коническая пружина охватывает стойку и установлена меньшим диаметром в сторону упорного фланца, которым поджата к верхняку 4. Кольцо 5, закрепленное на верхняке, служит для фиксации в нем конца пружины и предотвращает ее смещение.

При отклонении стойки от нормали к верхняку в любом направлении она при раз900009

Составитель В. Раевский

Редактор Л. Гратилло Техред А. Бойкас Корректор,Л. Бокшан

Заказ 12137/52 Тираж 623 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, Ж вЂ” 35, Раушская иаб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 грузке усилием пружины возвращается в рабочее положение.

Установка пружины большим диаметром к верхняку придает ей большую устойчивость, чем при цилиндрической пружине, и обеспечивает больший восстанавливающий момент, т. е. повышается надежность восстановления.

Формула изобретения

Амортизатор стоек механизированной крепи, включающий витую, предварительно напряженную пружину сжатия, охватывающую стойку крепи, и установленный на стойке крепи упорный фланец, отличающийся тем, что, с целью повышения надежности восстановления стоек в нормальное положение, витая предварительно напряженная пружина сжатия выполнена конической и установлена меньшим диаметром в сторону упорного фланца.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 394560, кл. Е 21 D 23/04, 1972.

2. Авторское свидетельство СССР № 140777, кл. Е 21 D 23/00, 1961 (прототип).
