Устройство для дистанционного контроля влажности пиломатериалов

Иллюстрации

Устройство для дистанционного контроля влажности пиломатериалов (патент 900169)
Устройство для дистанционного контроля влажности пиломатериалов (патент 900169)
Показать все

Реферат

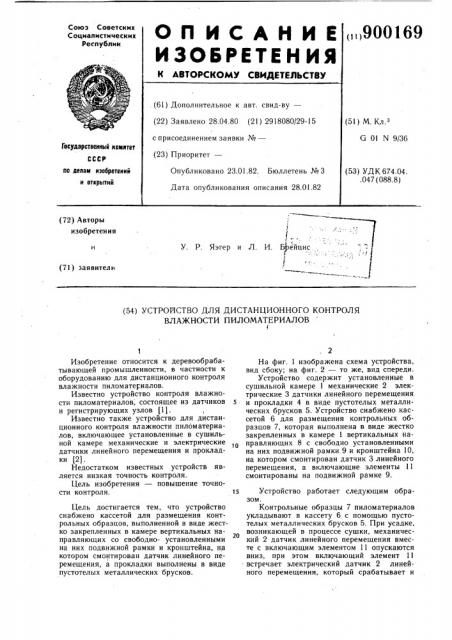

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. (61) Дополнительное к авт. свид-ву— (22) Заявлено 28.04.80 (21) 2918080/29-15 (51) М. Кл.з с присоединением заявки №вЂ”

G O1 N 9/36

Гасударственный комнтет (23) Приоритет—

СССР по делам изобретений и открытии

Опубликовано 23.01.82. Бюллетень №3 (53) УДК 674.04. .047 (088.8) Дата опубликования описания 28.01.82 (72) Авторы изобретения

У. P. Яэгер и Л. И. йГеййиис (71) заявители (54) УСТРОЙСТВО ДЛЯ ДИСТАНЦИОННОГО КОНТРОЛЯ

ВЛАЖНОСТИ ПИЛОМАТЕРИАЛОВ

Изобретение относится к деревообрабатывающей промышленности, в частности к оборудованию для дистанционного контроля влажности пиломатериалов.

Известно устройство контроля влажности пиломатериалов, состоящее из датчиков и регистрирующих узлов (1).

Известно также устройство для дистанционного контроля влажности пиломатериалов, включающее установленные в сушильной камере механические и электрические датчики линейного перемещения и прокладки (2).

Недостатком известных устройств является низкая точность контроля.

Цель изобретения — повышение точности контроля.

Цель достигается тем, что устройство снабжено кассетой для размещения контрольных образцов, выполненной в виде жестко закрепленных в камере вертикальных направляющих со свободно- установленными на них подвижной рамки и кронштейна, на котором смонтирован датчик линейного перемещения, а прокладки выполнены в виде пустотелых металлических брусков.

На фиг. 1 изображена схема устройства, вид сбоку; на фиг. 2 — то же, вид спереди.

Устройство содержит установленные в сушильной камере 1 механические 2 электрические 3 датчики линейного перемещения и прокладки 4 в виде пустотелых металлических брусков 5. Устройство снабжено кассетой 6 для размещения контрольных образцов 7, которая выполнена в виде жестко закрепленных в камере 1 вертикальных направляющих 8 с свободно установленными на них подвижной рамки 9 и кронштейна 10, на котором смонтирован датчик 3 линейного перемещения, а включающие элементы 11 смонтированы на подвижной рамке 9.

>s Устройство работает следующим образом.

Контрольные образцы 7 пиломатериалов укладывают в кассету 6. с помощью пустотелых металлических брусков 5. При усадке, возникающей в процессе сушки, механический 2 датчик линейного перемещения вместе с включающим элементом 11 опускаются вниз, при этом включающий элемент 11 . встречает электрический датчик 2 линейного перемещения, который срабатывает и

9001б9

Формула изобретения

Составитель А. Сафонов

Редактор Н. Джуган Техред А. Бойкас Корректор М. Шароши

Заказ 12! 70/60 Тираж 882 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 выдает сигнал в систему управления процесса сушки.

Наладку устройства производят перемещением кронштейна 10 вдоль вертикальных направляющих 8 на основании таблицы зависимости усадки от влажности пиломатериалов.

Устройство для дистанционного контроля влажности пиломатериалов, включающее установленные в сушильной камере механические и электрические датчики линейного перемещения и прокладки, отличаюи4ееся тем, что, с целью повышения точности контроля, устройство снабжено кассетой для размещения контрольных образцов, выполненной в виде жестко закрепленных в камере вертикальных направляющих с свободно установленными на них подвижной рамки и кронштейна, на котором смонтирован датчик линейного перемещения, а прокладки выполнены в виде пустотелых металлических брусков.

Источники информации, принятые во внимание при экспертизе

1. Соколов П. B. Проектирование сушильных и нагревательных установок для древесины. «Лесная промышленность», 19б5. с. 146.

2. Расев А. И. Сушка древесины. М., «Высшая школа», 1979, с. 105,
