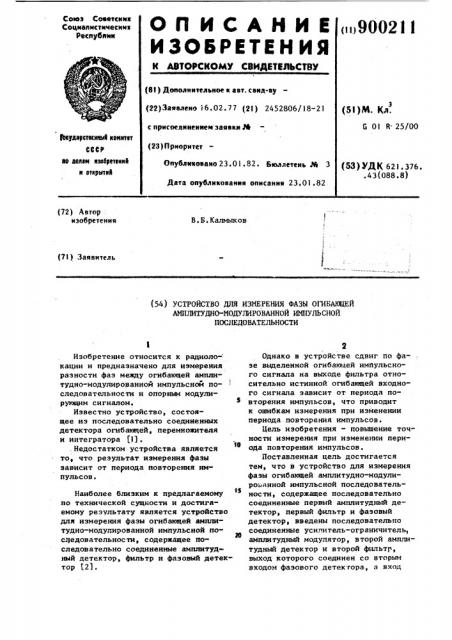

Устройство для измерения фазы огибающей амплитудно- модулированной импульсной последовательности (патент 900211)
Устройство для измерения фазы огибающей амплитудно- модулированной импульсной последовательности (патент 900211)
Устройство для измерения фазы огибающей амплитудно- модулированной импульсной последовательности (патент 900211)
Показать все

Реферат



(72) Автор: изобретения

В.Б. Калмыков (7I) Заявитель (54) УСТРОЙСТВО Д5И ИЗМЕРЕНИЯ ФАЗЫ ОГИБАЮЩЕЙ

АМПЛИТУДНО-МОДУЛИРОВАННОЙ ИМПУЛЬ CHOA

ПОСЛЕДОВАТЕЛЬНОСТИ

Изобретение относится к радиоло- кации и предназначено для измерения разности фаз между огибающей амплитудно-модулированной импульсном последовательности и опорным модулирующим сигналом»

Известно устройство, состоящее из последовательно соединенных детектора огибающей, перемножителя и интегратора ()) . . Недостатком устройства является то, что результат измерения фазы зависит от периода повторения импульсов.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является устройство для измерения фазы огибающей амплитудно-модулированной импульсной последовательности, содержащее последовательно соединенные амплитудный детектор, фильтр и фазовый детектор 2).

Однако в устройстве сдвиг по фазе выделенной огибающей импульсного сигнала на выходе фильтра относительно истинной огибающей входного си нала зависит от периода повторения импульсов, что приводит к ошибкам измерения при изменении периода повторения импульсов.

Цель изобретения — повышение точности измерения при изменении периода повторения импульсов.

Поставленная цель достигается тем, что в устройство для измерения фазы огибающей амплитудно-модулированной импульсной последовательности, содержащее последовательно соединенные первый амплитудный детектор, первый фильтр и фазовый детектор, введены последовательно соединенные усилитель-ограничитель, амплитудный модулятор, второй амплитудный детектор и второй фильтр, выход которого соединен со вторым входом фазового детек гора, а вход

3 90021 усилителя-ограничителя соединен со входом первого амплитудного детектора, причем управляющий вход амплитудного модулятора является опорным входом устройства. 3

На чертеже представлена структур ная блок-схема устройства для измерения фазы огибающей амплитудномодулированной импульсной последовательности. 10

Устрой@тво содержит последова.тельно соедщманые первый ампцитудный детектор 1, первый фильтр 2 и фазовый детектор 3, а также последовательно соединенные усилитель- И ограничитель 4, амплитудный модулятор 5, второй амплитудный детектор

6, второй фильтр 7, выход которого соединен со вторым входом фазового детектора 3. Входы первого ампли- рр тудного детектора 1 и усилителяограничителя 4 соединены между собой и являются сигнальным входом устройства, а управляющий вход амплитудного модулятора 5 является 23 опорным вхсщои устройства.

Устрой@ Фво ра5Ьтеет - следующим"образом.

На входы первого амплитудного детектора 1 и усилителя-ограничителя 4 поступает амплитудно-модулированная импульсная иоследовательность, длительность импульсов которой много меньше их периода повторения. плитудного модулятора 5, на управляющий вход которого подается опорный сигнал-синусоидальное напряжение с частотой, равной частоте модулирующего сигнала импульсной последовательности. С выхода амплитудного модулятора 5 амплитудно-модулированные импульсы поступают на последователь; но соединенные амплитудный детектор

6 и второй фильтр 7, параметры которых идентичны параметрам первого амплитудного детектора 1 и фильтра

2. На выходе второго фильтра 7 выделяется преобразованный опорный сигнал (синусоидальное напряжение), ° который поступает на второй вход фазового детектора 3. Фазовый детектор 3 измеряет разность фаз между огибающей амплитудно-модулированной импульсной последовательности и преобразованным опорным сигналом.

Сдвиг по фазе огибающей на выходе фильтра зависит от периода повторения импульсов, поэтому при изменении периода повторения сдвиг также изменяется, Однако в данном устройстве при изменении периода повторения одновременно и одинаково сдвигаются по фазе как огибающая, так и преобразованный опорный сигI нал. Следовательно, разность фаз, которую измеряет фазовый детектор

3, не зависит от периода повтсрения импульсов, что повышает точность измерения.

Для примера рассмотрим случай синусоидальной модуляции. На выходе первого амплитудного детектора 1 выделяется огибающая импульсной последовательности, которая имеет вид ступенчатой функции, причем величина ступенек определяется амплитудами соответствующих импульсов последовательности. Снгнал с выхода первого амплитудного детектора 1 поступает нв вход первого фильтра 2, параметры которого выбраны оптимальными для иодулиуующего сигнала.

На выходе первого фильтра 2 выделяется модулирующий сигнал-сииусаидальное наиряаеиые, который поступает на первый мищ фаэевоге детек« тора 3. Входиые ивпвуавсы уенлизавтся и ограмнчиаавтся в усилителе-ограничителе 4. С выкада уснличекяограничителя 4 импульсы с постоянной амплитудой поступают на вход амФормула изобретения

Устройство для измерения фазы огибающей амплитудно-модулированной импульсной последовательности, содержащее последовательно соединенные первый амплитудный детектор, первый фильтр и фазовый детектор, о т л и ч а ю щ е е с я тем, что, с целью повьппения точности измерения при изменении периода повторения импульсов, введены последователь= но соединенные усилитель-ограничитель, амплитудный модулятор, второй амплитудный детектор и второй фильтр, выход которого соединен со вторым входом фазового детектора, а вход усилителя-ограничителя соединен со входом первого амплитудного детектора, причем управляющий вход

9002

«мшшз удного модулятора является

Опорным входом устройства.

Источники ииФ Ф Ю е принятые во внимание при экспертизе

1. Теоретические основы вадио о . Под рад. Звана И.Д. И., II d

"Советское радио", 1970, с ° 296, рис. 5. 59.

2. Сколник М. Введение в технику радиолокационных систем. Пер. с англ. под ред. Тро4имова К.Н, И., "Игр", 3965> с. 216-218 (прототип).
