Цифровая линия задержки

Иллюстрации

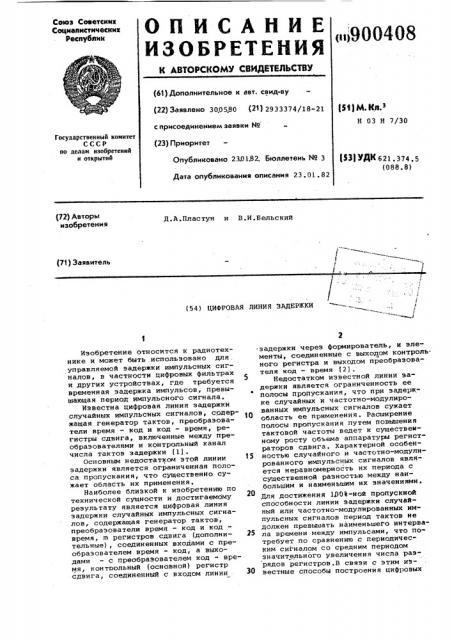

Цифровая линия задержки (патент 900408)
Цифровая линия задержки (патент 900408)
Цифровая линия задержки (патент 900408)
Цифровая линия задержки (патент 900408)
Показать все

Реферат



900408 линий задержки для периодических импульсных сигналов,к которым относятся и ранее расмотренные,неприемлемы для задержки случайных импульсных сигналов иэ-эа значительного увеличения объема аппаратуры регистров.

Цель изобретения — расширение пропускной способности линии задержки при обработке случайных .и частотно- модулированных импульсных сигналов.

Укаэанная цель достигается тем, что в известную линию задержки, содержащую генератор тактов, преобразователи время — код и код — время,m регистров сдвига,,контрольный регистр и элемент И, формирователь пачки импульсов входом соединен с 35 генератором тактов и входами сброс преобразователей время — код и код время, а через первый элемент ИЛИ с тактовыми входами первой группы m регистров сдвига и контрольного ре- 2О гистра и непосредственно — с тактовыми входами остальных разрядов укаэанных регистров, при этом первый элемент ИЛИ через формирователь соединен ETopbD4 Входом с Входом линии задержки, а второй элемент ИЛИ вЂ” с выходами элементов И, соединенных с выходами преобразователя код — время, и выходом линии задержки.

На фиг,l представлена блок-схема устройства; на фиг. 2 — временные графики прохождения сигналов.

Линия задержки содержит генератор

1 тактов, выполненный на управляемом делителе частоты, преобразователь 2 время — код, преобразователь 3 код время, счетчики 4 и блоки 5 — 7 сравнения кодов преобразователя 3 код время, элементы И 8, 9, 10, контрольный регистр 11-1+11-и сдвига регистров 12-1:12-m, 13-1- .13-m сдвига, фор- ф) мирователь 14 пачки импульсов, формирователь 15, элементы ИЛИ 16, 17, вход 18 и выход 19 линии задержки.

Разряды регистров сдвига сгруппированы по группам. К первой группе относятся разряды регистров 11-1, °

11-2, 11-3, 12-1, 12- 2, 12-3, 13-1, 13-2, 13-3. К последней выходной группе относятся разряды 11-2, 11-(n-l), ll-п, 12-(m-2), 12-(m-3), 13-(m-2), 1 3-(m-l), 13m, Блоки сравнения кодов соединены вторыми входами с соответствующими разрядами блоков 5 — 7 регистров сдвига последней группы. Элементы 8 — 10 соединены первыми входами с соответствующими выходами блоков 5, 6, 7 сравнения кодов, а вторыми — c соответствующими выходами последней группы контрольного регистра 11-1-;ll-п.

На временном графике (фиг ° 2) представлены импульсы опорной час— тоты (гр, 20), импульсы тактовой частоты (rp. 21), импульсы на выходе формирователя 14 пачки импульсов (гр. 22), импуЛьсы на выходе формирователя 15 входных сигналов (гр.23), импульсы на выходе элемента 17 развертки кода (гр. 24) на выходах счетчиков преобразователей 2 и 3 пред ставлены графиками 25 и 26, импульсы . на выходах элементов 8 — 10 представлены графиками 27,. 28, 29 и импульсы на выходе 19 линии задержки (гр. 30) по истечении времени за- держки 7 у

Линия задержки работает следующим образом.

С включением устройства счетчики преобразователей 2 и 3 тактовыми импульсами генератора 1 устанавливаются в исходное нулевое состояние.

Одновременно на выходе формирователя

14 формируется пачки импульсов (rp. 22), которые поступают через элемент 17 на тактовые входы разрядов первой группы регистров и очищают их, так как на их входах записи установлены логические 0 .

Очистка регистров первой группы завершается за время нулевого состояния счетчика, С приходом импульсов на счетные входи счетчиков преобразователей 2 и 3 начинается синхронная развертка ими кода. К этому моменту первая группа разрядов регистров готова к приему входных импульсов линии задержки в течение очередного тактового периода. Появившийся импульс входного сигнала поступает через выход формирователя 15 .на вход записи контрольного регистра 11-1Ф11-п, а задержанный на половину периода опорной частоты импульс со второго его выхода поступает на вход элемента 17 и дальше на тактовые входы регистров первой группы. Этим импульсом код со счетчика 2, записанный в m регистрах, и логическая единица, записанная в регистр 11, продвигаются на один шаг. С приходом второго входного импульса операция записи и сдвига повторяется.

Перезапись записанного кода с первой группы регистров во вторую производится очередной пачкой импульсов с формирователя 14 через элемент 17. И снова первая группа регистров сдвига подготовлена к приему очередных входных импульсов.

Логические 1, записанные с приходом входных импульсов в регистр

11-1-;11-и и код развертки счетчика преобразователя 2, соответствующий времени прихода входных импуль сов в m регистрах 12 — 13, поступают через время задержки в последнюю группу регистров. Логические 1 с выхода регистра 11 являются разрешающим сигналом для элементов 8-10.

Поразрядные выходы кода последней группы m регистров поступают на вторые входы блоков 5 — 7.

С приходом кода развертки со счетчика преобразователя 3 на пер900408 вые входы блоков 5 — 7 на их выходах формируются импульсы при равенстве кодов, которые через открытые элементы 8 — 10 и 16 проходят на вы од линии 19 задержки. Контрольный регистр 11 таким образом позволяет отличить нулевой код на регистрах при наличии и отсутствии входного импульса.

Время задержки линии пропорционально периоду тактов Т и числу групп разрядов регистров сдвига 1

Т T3, fl но так как h.= — i

К где n — число разрядов регистров;

К вЂ” число разрядов их в группе, то

"q>*i Т вЂ” „

Значение К выбирается в диапазоне от 2 и более. Время задержки линии можно регулировать как числом разрядов регистров, так и периодом тактов на управляемом делителе частоты.

Таким образом, применение групповой записи кодов развертки соответствующих произвольному расположению импульсов в тактовом периоде делает предложенную линию задержки более приспособленную к задержке случайных импульсных сигналов по сравнению с известной.

Формула изобретения

Цифровая линия задержки, содержащая генератор тактов, преобраэователь время — код, преобразователь код - время, m регистров сдвига, контрольный регистр и элементы И, fo т л и ч а ю щ а я с я тем, что, с целью расширения пропускной способности случайного или частотномодулированного импульсного сигнала, в нее введены формирователь пачки импульсов, первый и второй элементы

ИЛИ, причем, формирователь пачки импульсов подключен к .генератору тактов и входам сброс преобразователей время " код и код — время, а выходом через первый элемент ИЛИ к тактовым входам первой группы m регистров сдвига и контрольного регистра и непосредственно - к тактовым входам остальных разрядов указанных регистров, при этом первый элемент ИЛИ через формирователь под|ключен своим вторым входом к входу линии задержки, а второй элемент

ИЛИ вЂ” к выходам элементов И, соединенных с выходами преобразователя код — время, и выходу линии задержки.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

gg I9 663076, кл. Н 03 Н 7/30, 1976.

2. Авторское свидетельство СССР

9 568152, кл. Н 03 Н 7/30, 1976-.
