Реферат

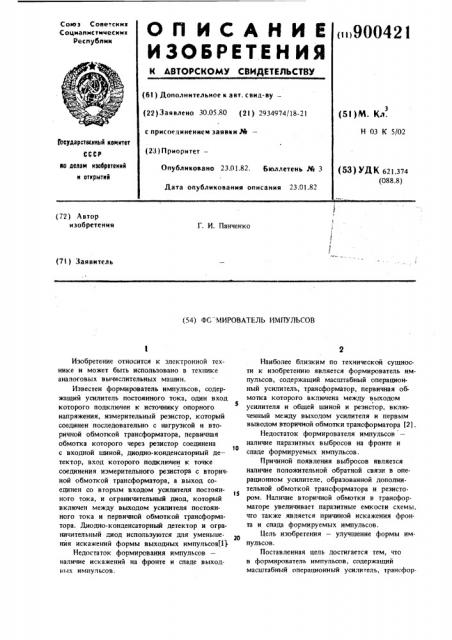

Союз Советскмк

Соцмалмстмчесннк

Республмк

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

««900421 (6I) Дополнительное к авт. свид-ву . (22) Заявлено 30.05.80 (21) 2934974/18-21 (5! )М. Кл. с присоединением заявки №вЂ”

Н 03 К 5/02

Вооударстмккый коиктвт (23) Приоритет— ао делам изобрвтвнкй к открытой

Опубликовано 23 01.82. тзтоллетень № 3 (53) УДК 621.374 (088.8) Дата опубликования опнсання 23.01 82 (72) Автор изобретения

Г. И. Панченко (71) Заявитель (54) ФС МИРОВАТЕЛЬ ИМПУЛЬСОВ

Изобретение относится к электронной технике и может быть использовано в технике аналоговых вычислительных машин.

Известен формирователь импульсов, содержащий усилитель постоянного тока, один вход которого подключен к источнику опорного

S напряжения, измерительный резистор, который соединен последовательно с нагрузкой и вторичной обмоткой трансформатора, первичная обмотка которого через резистор соединена

t0 с входной шиной, диодно-конденсаторный детектор, вход которого подключен к точке соединения измерительного резистора с вторичной обмоткой трансформатора, а выход соецннен со вторым входом усилителя постоянного тока, и ограничительный диод, который включен между выходом усилителя постоянного тока и первичной обмоткой трансформатора. Диодно-конденсаторный детектор и ограничительный диод используются для уменьшения искажений формы выходных импульсовЩ

Недостаток формирования импульсов наличие искажений на фронте и спаде выходи х импульсов.

Наиболее близким по технической сушностн к изобретению является формирователь импульсов, содержащий масштабный операционный усилитель, трансформатор, первичная обмотка которого включена между выходом усилителя и общей шиной и резистор, включенный между выходом усилителя и первым выводом вторичной обмотки трансформатора (2).

Недостаток формирователя импульсов наличие паразитных выбросов на фронте и спаде формируемых импульсов.

Причиной появления выбросов является наличие положительной обратной связи в операционном усилителе, образованной дополнительной обмоткой трансформатора и резистором. Наличие вторичной обмотки в трансформаторе увеличивает паразитные емкости схемы, что также является причиной искажения фронта и спада формируемых импульсов.

Цель изобретения — улучшение формы импульсов.

Поставленная цель достигается тем, что в формирователь импульсов, содержащий масштабный операционный усилитель, трансфор3 900421 матор, первичная обмотка которого включена между выходом усилителя и общей шиной, и резистор, включенный между выходом усилителя и первым выводом дополнительной обмотки трансформатора, введены линия задержки, дифференцирующая цепь и ключ, информационный вход которого соединен с вторым выводом дополнительной обмотки трансформатора, выход — со входом масштабного операционного усилителя, а управляющий вход ключа через дифференцирующую цепь соединен с входной клеммой и входом линии задержки, выход которой подключен ко входу масштабного операционного усилителя, t$

На чертеже приведена блок-схема формирователя импульсов.

Формирователь импульсов содержит резисторы 1 — 3, операционный усилитель 4, трансфор матор 5, линию 6 задержки, днфференцирующую цепь 7, ключ 8.

Формирователь импульсов работает следующим образом.

Входной сигнал усиливается в операционном усилителе 4. Возрастающий ток в первич- з3 ной обмотке выходного трансформатора 5 наводит в дополнительной обмотке электродвижущую силу, которая способствует, благодаря цепи положительной обратной связи (последовательно соединенные вторичная обмотка тран- Зп сформатора 5 и резистор 3), еще большему возрастанию тока в первичной обмотке трансформатора.

Процесс лавинообразно развивается вплоть до полного формирования фронта импульса.

3$

Благодаря цепи положительной обратной связи ускоряется формирование фронта импульса.

Прн формировании спада импульса цепь положительной обратной связи также ускоряет его формирование. Однако на фронте и спаде

4ф формируемых импульсов имеют место паразитные выбросы, обусловленные рассеянием магнитной энергии, накопленной в сердечнике трансформатора 5, Для устранения этого недостатка введены линия 6 задержки, дифференцирующая цепь 7 и ключ 8. Ключ 8 замыкает цепь положительной обратной связи на время формирования фронта импульса.

По окончании формирования фронта импульса ключ 8 размыкает цепь положительной обратной связи. 3а счет этого устраняются паразитные выбросы на фронте формируемого импульса. При формировании вершины импуль4 са цепь положительной обратной связи остается разомкнутой.

При формировании спада импульса ключ 8 замыкает цепь положительной обратной связи, а по окончании формирования спада импульса — размыкает. Таким образом устраняются паразитные выбросы на спаде формируемого импульса.

Работой ключа 8 управляют сигналы, формируемые дифференцирующей цепью 7. Дифференцирующая цепь 7 формирует импульсы по фронту и спаду входного импульса. Линия

6 задержки необходима для задержки входного сигнала на время формирования дифференцирующей цепью 7 импульсов, управляющих работой ключа 8. устройство позволяет улучшить форму импульсов путем устранения паразитных выбросов на фронте и спаде формируемых импульсов с более высоким качеством формировать вершину импульса.

Применение предлагаемого устройства повышает надежность срабатывания импульсных схем, в которых предъявляются высокие требования к параметрам импульсов.

Формула изобретения

Формирователь импульсов, содержащий масштабный операционный усилитель, трансформатор, первичная обмотка которого включена между выходом усилителя и общей шиной, и резистор, включенный между выходом усилителя и-первым выводом дополнительной обмотки трансформатора, о т л и ч а ющ н и с я тем, что, с целью улучшения формы импульсов, в него введены линия задержки, дифференцирующая цепь и ключ, информационный вход которого соединен со вторым выводом дополнительной обмотки трансформатора, выход — со входом масштабного операционного усилителя, а управляющий вход ключа через дифференцирующую цепь соединен с входной клеммой и входом линии задержки, выход которой подключен ко входу масштабного операционного усилителя.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР No 597081, кл. Н 03 К 5/08, 1976.

2. Авторское свидетельство СССР Р 636784, кл. Н 03 К 5/02, 1976 (прототип).
