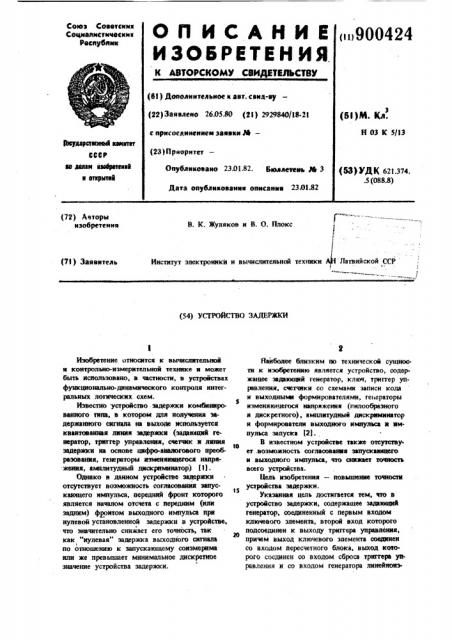

Реферат



Г=

В. К. Жуляков н В. О. Плокс

)

Институт электроники н вычислительной техники Латвийской ССР

1 (72) Авторы изобретения (713 Заявитель (54) УСТРОЙСТВО ЗАДЕРЖКИ

Изобретение относится к выыслительной н контрольно-измерительной технике н может быть использовано, в частности, в устройствах функционально-динамического контроля интегральных логических схем.

Известно .устройство задержки комбинированного типа, в котором для получения задержанного сигнала на выходе используется квантованная линия задержки (задапнций генератор, триггер управления, счетчик и линия задержки на основе цнфро.аналогового преобразования, генераторы изменяющегося напряжения, амплитудный дискриьянвтор) (11.

Однако в данном устройстве задержки отсутствует возможность согласования запускающего импульса, передний фронт которого является началом отсчета с передним (или задним) фвоитом выходного импульса при нулевой установленной задержки в устройстве, что значительно снижает его точносп, так как "нулевая" задержка выходюго сип1ала по отношению к запускающему соизмерима или же превышает минимальное дискретное значение устройства задержки.

Наиболее близким по технической сущности к изобретению является устройство, содержащее задювщий генератор, ключ, триггер управления, счетчики со схемами записи кода

S н выходными формирователями, генераторы изменяющегося напряжения (пилообразного и дискретного), амплитудный дискриминатор и формирователи выходного импульса н импульса запуска (2).

В известном устройстве также отсутствует .возможность согласования запускавнцего и выходного импульса, что снижает точность всего устройства.

Цель изобретения — новьппение точности

1$ устройства задержки. указанная цель достигается тем, что в устройство задержки, содержащее задающий генератор, соединенный с первым входом ключевого элемента, второй вход которого подсоединен к выходу триггера управления, причем выход ключевого элемента соединен со входом лересчет ого блока, выход кото. рого соединен со входом сброса триггера управления и со входом генератора лннейнонзменяющегося напряжения одновременно, а выход последншо подсоединен к первому входу компаратора„второй вход которого подключен к выходу генератора ступенчатоиэменяющегося напряжения, при этом выход компарато- 5 ра соединен со входом формирователя выходного импульса, введены регулируемая линия задержки, формирователь импульса запуска и отсчетного импульса, при этом вход регулируемой линии задержки соединен с выходом . 1© формирователя импульса запуска, прямой вы ход — с установочным входом триггера управления, а инверсный выход — со входом формирователя отсчетного импульса.

На фиг. 1 приведена функциональная блокl5 схема предлагаемого устройства; на фиг. 2 временная диаграмма работы устройства.

Устройство содержит задающий генератор 1 с кварцевой стабилизацией, ключевой элемент 2, триггер 3 управления, формирователь 4 импульса запуска, регулируемую линию 5 задержки, пересчетный блок 6, генератор 7 лннейноизменяющего напряжения, генератор 8 ступенчатоизменяющегося напряжения, компаратор 9, фопмирователи 10 н 11 выходного н отсчетного 35 импульсов.

Входы 12 и 13 служат для предварительной установки кода задержки в пересчетном, блоке 6 и генераторе 8 ступенчатоиэменяющегося напряжения. По входу 14 включается задающий генератор 1, а по входу 15 осуществляется запуск устройства задержки.

Устройство работает следующим образом.

По входам 12 н 13 предварительно устанавливается код задержки, а по входу 14 включается задающий генератор 1 с кварцевой стабилизацией с периодом следования импульсов То. С приходом импульса запуска на вход

15, импульсом с выхода формирователя 4 запускается регулируемая линия 5 задержки, импульсы на прямом и инверсном выходах которой по своей длительности равны паразитной

"нулевой" задержке сигнала в цепях устройства задержки. По переднему фронту на прямом выходе регулируемой линии 5 задержки триггер управления включается и его выходной сигнал, подключенный ко второму входу ключевого элемента 2 разрешает прохождение колиброванных импульсов с задающего генератора 1 на вход пересчетного блока 6. После. 511 прохождения определенного количества импульсов (определяемого кодом) задержанный сигнал с вылада пересчетного блока 6 сбрасывает триггер 3 управления, что приводит к прекращению прохождения калиброванных импульсов 55 через ключевой элемент 2 на вход пересчетного блока 6 и запускает генератор 7 линейноизменяющегося напряжения.

Лннейнонарастающее напряжение с выхода генератора 7 поступает на олин нэ входов амплитудного компаратора 9. При достижении линейного напряжения величины, равной напряжению на другом входе компаратора 9, последний включается н запускает формирователь 10 выходного импульса, на выходе которого формируется задержанный выходной импульс. Задержка этого импульса в устройстве задержки по отношению к импульсу запуска на вхо-: де 15 равна

Т зал = Тз д + Тщл, о где Т„щ — паразитная "нулевая" задержка, определяемая инерционностью элементов в тракте прохождения и формирования выходного импульса;

Т,ад — программируемая задержка, определяемая кодом задержки, полученная в пересчетном блоке 6 и в генерато: ре 7 линейноизмеряющегося напряжения.

Компенсация "нулевой" задержки зад осуществляется в регулируемой линии 5 задержки. Импульс с инверсного выхода линии 5 задержки, равный по длительности

Тз,щ, своим задним фронтом запускает формирователь 11 отсчетного импульса, и таким образом, передний фронт отсчетного импульса согласуется с передним фронтом выходного импульса.

Согласование фронтов отсчетного и выходного импульсов осуществляется прн установке кода задержки по входам 12 и 13 равным нулю. При этом добиваются совмещения переднего фронта отсчетного импульса с передним (или задним) фронтом выходного импульса путем изменения длительности импульсов на выходах регулируемой линии 5 задержки (фнг. 2). В качестве регулируемой линии задержки в предлагаемом устройстве может использоваться ждущий мультивибратор с плавной регулировкой длительности выходных сигналов за счет изменения тока заряда конденсатора переменным резистором.

Таким образом, в предлагаемом устройстве задержки точность задержки выходного импульса значительно повышается по отношению к отсчетному импульсу, так как полностью компенсируется паразитная "нулевая" задержка во всем диапазоне установки необходимого кода задержки. ,Формула изобретения

Устройство задержки, содержащее задающий генератор, соединенный с первым вхоИсточники информации, М лринятые во внимание пуи эксщртиэе

1. Авторское свидетельство СССР N 442S75, кл. Н 03 К 5j13, 1974.

2. Жуляков В. К., Зейля В. К. Проектирование и проверка дискретных устройств на

И интегральных схеьвх. Рига, "Зянатне", 1977, с. 86-98.

3 900424 d дом ключевого элемента, второй вход кото- пульса запуска и отсчетного импульса, 6pll рого подсоединен к выходу тригггра управ- этом вход регулнрусмой линия залержкв со. пения, причем выход ключевого элемента со- единен с выходом формирователя импульса единен со входом пересчетного блока, выход запуска, прямой выход — с установочным которого соединен со входом сброса тригге- S входом триггера управления, а инверсяый ра управления н со входом генератора линей- выход — со входом формирователя отсчетноизмеряющегося напряжения одновременно, ного импульса. а выход последнего подсоединен к первому входу компаратора, второй вход которого подключен к выходу генератора ступенчатоизменяюшегося напряжения, при этом выход компаратора соединен со входом формирователя выходного импульса, о т л н ч а ютц е е с я тем, что, с целью повыпюния точности устройства, в него введенц регулируемая линия задержки, формирователи им900424
