Реферат



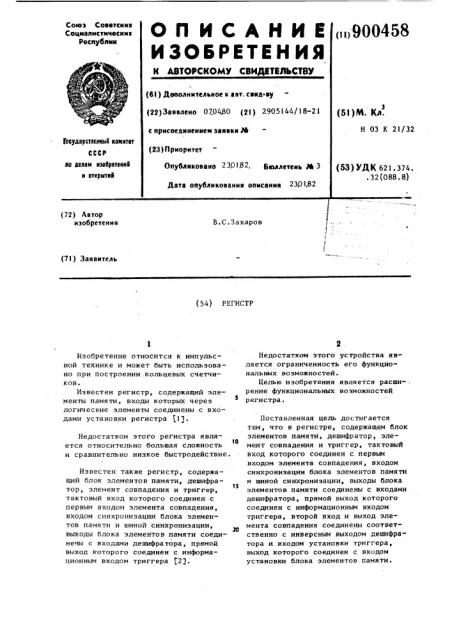

(72) Автор изобретения

В.С.Захаров (71) Заявитель (54) РЕГИСТР

Изобретение относится к импульсной технике и может быть использовано при построении .кольцевых счетчиков.

Известен регистр, содержащий элементы памяти, входы которых через логические элементы соединены с входами установки регистра gl).

Недостатком этого регистра явля10 ется относительно большая сложность и сравнительно низкое быстродействие.

Известен также регистр, содержащий блок элементов памяти, Дешифра15 тор, элемент совпадения и триггер, тактовый вход которого соединен с первым входом элемента совпадения, входом синхронизации блока элементов памяти и шиной синхронизации, 20 выходы блока элементов памяти соединечы с входами дешифратора, прямой выход которого соединен с информационным входом триггера 2 .

Недостатком этого устройства является ограниченность его функциональных возможностей.

Целью изобретения является расширение функциональных возможностей регистра, Поставленная цель достигается тем, что в регистре, содержащем блок элементов памяти, дешифратор, элемент совпадения и триггер, тактовый вход которого соединен с первым входом элемента соВпадения, входом синхронизации блока элементов памяти и шиной синхронизации, выходы блока элементов памяти соединены с входами дешифратора, прямой выход которого соединен с информационным входом триггера, второй вход и выход элемента совпадения соединены соответственно с инверсным выходом дешифратора и входом установки триггера, выход которого соединен с входом установки блока элементов памяти.

8 4 установку блока элементов памяти во время пауз между синхросигналами, что позволяет исключить потери синхросигналов.

Данное устройство обеспечивает расширение возможностей его эксплуатации с элементами, срабатывающими по различным входным сигналам.
