Реферат

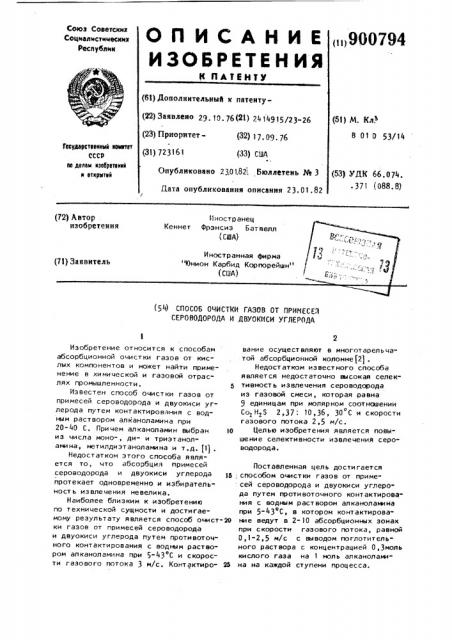

Союз Советских

Социалистических

Республик

900794

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ЙАУЕКеУ (6l) Дополнительный к патенту(22) 3«»е>< 29 10 76(21} 2414915/23-26 (23) Приоритет - (32) 17.09 76 (Я) Ч, Ул>

В 01 0 53/14

Гасударственный квинтет

СССР но делам нзабретеннй н еткрмтнй (31) 723161 (33) США

Опубликовано 2301.82 . Бюллетень N 3 (53) УДК 66,074. .371 (088.8) Дата опубликования описания 23.01.82

Ино

72) Авто (54) СПОСОБ ОЧИСТКИ ГАЗОВ OT ПРИМЕСЕЙ

СЕРОВОДОРОДА И ДВУОКИСИ УГЛЕРОДА

Поставленная цель дости гается способом очистки газов от примесей сероводорода и двуокиси углерода путем противоточного контактирования с водным раствором алканоламина при 5-43 С, в котором контактирование ведут в 2-10 абсорбционных зонах при скорости газового потока, равной

0,1-2,5 и/с с выводом поглотитель" ного раствора с концентрацией 0,3моль кислого газа на 1 моль алканоламина на каждой ступени процесса.

Изобретение относится к способам абсорбционной очистки газов от кислых компонентов и может найти применение в химической и газовой отраслях промышленности, 5

Известен способ очистки газов от примесей сероводорода и двуокиси углерода путем конт актирования с водным раствором алканоламина при

20-40 С. Причем алканоламин выбран из числа моно-, ди- и триэтаноламина, метилдиэтаноламина и т.д. Щ .

Недостатком этого способа явля" ется то, что абсорбция примесей сероводорода и двуокиси углерода 1а протекает одновременно и избирательнаст ь иэ вле че ни я невелика.

Наиболее близким к изобретению по технической сущности и достигаемому результату является способ очист-20 ки газов от примесей сероводорода и двуокиси углерода путем противоточного контактирования с водным раствором алканоламина при 5-43 С и скорости газового потока 3 м/с, Контактиро- 25 ванне осущест вляют в многотарель чатой абсорбционной колонне (2) .

Недостатком известного способа является недостаточно высокая селективност ь извлечения сероводорода иэ газовой смеси, которая равна

9 единицам при молярном соотношении

Со Н S 2,37: 10,36, 30 С и скорости газового потока 2,5 м/с.

Целью изобретения является повышение селективности извлечения сероводород а.

Составитель E. Корниенко

Техред Т.Наточка Корректор Н. Йвыдкая

Редактор Л.Лукач

Заказ 12209/76 Тираж 732 Под пи с ное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 3 90079

Пример. На каждой иэ 10 абсорбционных зон абсорбер представляет собой ситчатый тарельчатый контактор с ситчатыми тарелками без перегородок и сливного отверстия, протяженность тарелок 0,15 м. Диаметр абсорбера 3,6 дюйма.В качестве алканоламина используют Hpòèëäèэтаноламин (ИДЭА) . Молярность раствора

МДЗА, подаваемого на каждую ступень to абсорбции, составляет 8,4, соответствуя 50 вес.3 МДЭА и 50 вес,i воды, Исходный газ представляет собой смесь азота, двуокиси углерода, сероводорода и водяного пара. Подаваемый гаэ является насыщенным и в основном не содержит примесей. Концентрация CO< 15 об.ь. Молярное отношение СО и сероводорода составляет

41:1, температура процесса - 32 С, 20

Регенерацию насыщенного поглотителя осуществляют при давлении 2 кг/см2и

104 С, температура на выходе абсорбционной колонны составляет 111" С.

Абсорбер имеет 3 и 6 абсорбционных 25 зон. Скорость газового потока1,5 м/с. Содержание сероводорода снижается с 6 до О, 14. Селективност ь составляет 14,5 ед.

Изобретение позволяет с очень 30 высокой степенью удалять сероводород из газового потока, содержащего двуокись углерода, включая и газы, со4 4 держащие весьма разведенные концентрации сероводорода. При этом селективность извлечения сероводорода повышается с 9 единиц до 14,5 единиц (соотношение СО ; H>S в исходном газе

16: 1 температура 32 С, скорость газа меньше 1,5 м/с), т. е. на — 602, Кроме того, получаемый продукт являет ся при годным для дал ь нейшей промышленной переработки, например производства элементарной серы. формула изобретения

Способ очистки газов от примесей сероводорода и двуокиси углерода путем противоточного контактирования с водным раствором алканоламина при 5-43 С, отличающийся тем, что, с целью повышения селективности извлечения сероводорода, контактирование ведут в 2- 1О абсорбционных зонах при скорости газового потока, 0,1-2,5 м/с, с выво-, дом поглотительного раствора с концентрацией 0,3 моль кислого газа на моль алканоламина на каждой ступени процесса.

Источники информации принятые во внимание при экспертизе

1. Коуль А.Л. и Ризенфельд Ф.С.

Очистка газа. M., "Недра", 1968, с. 21-25.

2. Патент Канады N 947045, кл. 23-346, опублик. 1974 (прототип) .
