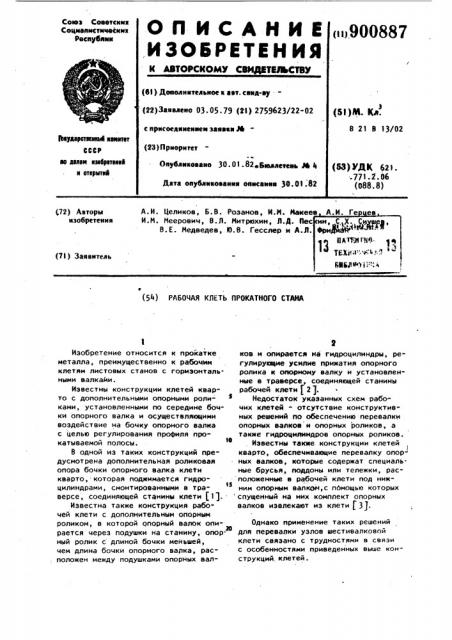

Рабочая клеть прокатного стана (патент 900887)
Рабочая клеть прокатного стана (патент 900887)
Рабочая клеть прокатного стана (патент 900887)
Рабочая клеть прокатного стана (патент 900887)
Показать все

Реферат



А.И. Целиков, Б.В. Розанов, И.Н. Камее

И.И. Иеерович, В.Л. Иитрюхин, Л.Д. Пес

В.Е. Иедведев, Ю.В. Гесслер и А.л. (72) Авторы изобретения (7!) Заявитель (54) РАБОЧАЯ КЛЕТЬ ПРОКАТНОГО СТАНА

Изобретение относится к прокатке металла, преимущественно к рабочим клетям листовых станов с горизонтальными валками.

Известны конструкции клетей кварто с дополнительными опорными роли" ками, установленными по середине бочки опорного валка и осуществляющими воздействие на бочку опорного валка с целью регулирования профиля прокатываемой полосы.

В одной из таких конструкций предусмотрена дополнительная роликовая опора бочки опорного валка клети кварто, которая поджимается гидроцилиндрами, смонтированными в тра15 версе, соединяющей станины клети (1)..

Известна также конструкция рабочей клети с дополнительным опорным роликом, в которой опорный валок опирается через подушки на станину, опорный ролик с длиной бочки меньшей, чем длина бочки опорного варка, расположен между подушками опорных валков и опирается на гидроцилиндры, регулирующие усилие прижатия опорного ролика к опорному валку и установлен« ные в траверсе, соединяющей станины рабочей клети (2J.

Недостаток указанных схем рабочих клетей - отсутствие конструктивных решений по обеспечению перевалки опорных валков и опорных роликов, а также гидроцилиидров опорных роликов.

Известны также конструкции клетей кварто, обеспечивающие перевалку опор ных валков, которые содержат специальные брусья, поддоны или тележки, расположенные в рабочей клети под нижним опорным валком,с помощью которых спущенный на них комплект опорных валков извлекают из клети (3 !.

Однако применение таких решений для перевалки узлов шестивалковой клети связано с трудностями в связи с особенностями приведенных выше конструкций, клетей.

900887

Наиболее близкой по технической сущности к предлагаемой является рабочая клеть кварто с дополнительными опорными роликами, содержащая станину, рабочие и опорные валки, нажимной механизм, ролик с подушками, соосно которым установлены гидроцилиндры перемещения опорного ролика il ).

Недостаток известной конструкции заключается в том, что,. поскольку опорный ролик расположен между подуввами опорных валков и станинами, которые препятствуют выводу его из рабочей клети, перевалка опорного вал-. ка и опорного ролика с помощью известных конструктивных решений услож иена.

1S лик с подушками установлен между балками рамы в направляющих.

На внутренней поверхности балок рамы соосно с подушками опорных роликов размещены упоры, расположенные с возможностью установки на них подушек опорных роликов, а также выполнены вертикальные пазы, которые взаимодействуют с выступами на одной из подушек опорных роликов при установ4Q ке их в раму.

Гидроцилиндры по крайней мере одного из опорных роликов расположены в приливах, выполненных внутри рамы.

На фиг. 1 изображена рабочая клеть, общий вид; на фиг. 2 — разрез А-А на фиг. I; на фиг. 3 - клеть, вертикальный разрез по оси "т одушек опорных роликов; на фиг. 4 - нижняя половина рабочей клети с расположе-. нием гидроцилиндров роликов в раме.

Рабочая клеть состоит из станины 1, рабочих валков 2 и 2 с подушI ками 3 и 3, опорных, валков 4 и 4

У с подушками 5 и 5, опорных роликов

6 и 6 с подушками 7 и 7, гидроци55 линдров 8 и 8, а также нажимного ме/ ханизма 9.

Ю

Цель изобретения - улучшение условий и сокращение продолжительности

0 перевалки опорного валка и опорного ролика, а также гидроцилиндров опорного ролика в рабочих клетях указанной конструкции.

Поставленная цель достигается созданием рабочей клети, у которой меж.ду подушками опорных валков и станиной установлена рама, выполненная в виде двух балок,,соединенных поперечинами, расположенными в направляющих окнах станины, а оперный роф

Подушки 7 опорных роликов 6 размещены в рамах 10 и 10 с возможI ностью перемещения в вертикальном направлении при воздействии на них гидроцилиндров 8, которые могут быть установлены либо непосредственно в станине 1 (фиг. 1 и 3), либо в раме 10 (фиг. 4) соосно с подушками 7 опорных роликов.

Верхняя рама 10 уравновешивается с помощью гидроцилиндров ll, а верхний опорный валок 4 - гидроцилиндрами .12 (фиг. 2) . Одна из подушек 7 опорного ролика 6 имеет выступ 13, который взаимодействует с пазом в раме 10 таким образом, что опорный ролик 6 фиксируется в осевом направлении относительно рамы 10. В раме 10 соосно с подушками 7 опорных роликов также расположены упоры 14(фиг.2), При перевалке плунжеры гидроцилиндров 8 в нижней части станины опускаются и устанавливают подушки 7 опорного ролика на упоры 14 рамы 10 (фиг. 2}.

Перевалку нижнего опорного валка и ролика осуществляют на раме комплектом.

При опускании верхнего опорного валка 4 после снятия давления в гидроцилиндрах 8, установленных в верхней части станины 1, и в гидроцилиндрах 12 уравновешивания верхний опорный ролик 6 устанавливается своими подушками 7 на упоры 4, расположенные в верхней раме. 10, после чего вместе с рамой может быть удален из клети. формула изобретения

1. Рабочая клеть прокатного стана, содержащая станину, рабочие и опорные валки, опорный ролик с подушками, соосно которым устайовлены гидроцилиндры перемещения опорного ролика,отличающаяся тем, что, с целью улучшения условий перевалки опорных валков и роликов, между подушками опорных валков и станиной установлена рама, выполненная в виде двух балок, соединенных поперечинами, расположенными в направляющих окнах станины, а опорный ролик с подушками установлен между балками рамы в направляющих.

2. Клеть по и. 1, о т л и ч а ю— щ а я с я тем, что на внутренней по5 900887 6 верхности балок рамы соосно с подуш- ков расположены в приливах, выполками опорных роликов размещены упоры, ненных внутри рамы. расположенные с возможностью установ- Источники информации, ки на них подушек опорных роликов, а принятые во внимание при экспертизе также выполнены вертикальные пазы, 5 1. Патент США Ю 2985042, которые взаимодействуют с выступами кл. 72-241, 1960. на одной из подушек опорных роликов 2. Патент Японии и 49-46703, при установке их в раму. кл. 12 С 211. 3, 1974.

3. Клеть по и. 2, о т л и ч а ю— Целиков А.И., Смирнов 8.8. щ а я с я тем, что гидроцилиндры по 10 Прокатные станы. М., Иеталлургиздат, крайней мере одного из опорных Роли- 1958, с. 134.
