Устройство для крепления детали (патент 901015)
Устройство для крепления детали (патент 901015)
Показать все

Реферат

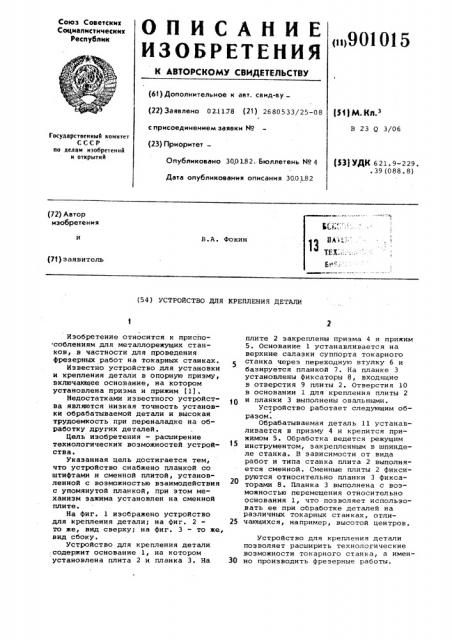

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 021178 (21) 2680533/25-08 )5$) М.Кд.з

В 23 0 3/06 с присоединением заявки Мо (23) Приоритет

Государственный комитет

СССР оо делам изобретений н открытий (53) УДК 621.9-229. . 39 (088. 8) Опубликовано 30.01.82. Бюллетень Й9 4

Дата опубликования описания 30.01.82 (72) Автор иэобретения

В.A. Фокин (73) заявитель (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ДЕТАЛИ

Изобретение относится к приспо соблениям для металлорежущих станков, в частности для проведения фрезерных работ на токарных станках.

Известно устройство для установки и крепления детали в опорную призму, включающее основание, на котором установлена призма и прижим (1).

Недостатками известного устройства являются низкая точность установки обрабатываемой детали и высокая трудоемкость при переналадке на обработку других деталей.

Цель изобретения — расширение технологических воэможностей устройства.

Указанная цель достигается тем, что устройство снабжено планкой со штифтами и сменной плитой, установленной с возможностью взаимодействия с упомянутой планкой, при этом механизм зажима установлен на сменной плите.

На фиг. 1 изображено устройство для крепления детали; на фиг. 2 то же, вид сверху; на фиг. 3 - то ae„ вид сбоку.

Устройство для крепления детали содержит основание 1, на котором установлена плита 2 и планка 3. На плите 2 закреплены призма 4 и прижим

5. Основание 1 устанавливается на верхние салазки суппорта токарного станка через переходную втулку 6 и базируется планкой 7. На планке 3 установлены фиксаторы 8, входящие в отверстия 9 плиты 2. Отверстия 10 в основании 1 для крепления плиты 2 и планки 3 выполнены овальными.

Устройство работает следующим обл разом.

Обрабатываемая деталь 11 устанавливается в призму 4 и крепится прижимом 5. Обработка ведется режущим инструментом, закрепленным в шпинделе станка. В зависимости от вида работ и типа станка плита 2 выполняется сменной. Сменные плиты 2 фиксируются относительно планки 3 фиксаторами 8. Планка 3 выполнена с воэможностью перемещения относительно основания 1, что позволяет использовать ее при обработке деталей на различных токарных станках, отли25 чающихся, например, высотой центров.

Устройство для крепления детали позволяет расширить технологические .возможности токарного станка, а именЗО но производить фрезерные работы. (301б i 0

Формула изсбретения г- 1 ( (!

» —1 (((„» р (-;(=-у» (- в -i tJ! - :.: (=. (/ßH

) е (""1@5(Корректс р Б. сутяга

Редак rîр И Чубелкс

Тира(ж 74 Б Подписнс е

1 ;I,, t1(!t; г )с((.-.ат:r-гвен,-о ) (:.:;гитега СССР г о ((еJii»!»! (Г(t>g — (сн "и 4 о-..!(о (тий ! 130 35, Исс ква, (.-3 (,. Ра«дшская;; б,, д. 4/5

3аказ 10 9й(Фили:-„rirtrl Г(а" (=i,,т . —, у х ород,:; —, . Проектная, 4

yc" гройство для кре иле:- ия

=.ключ-1ищее оснонани — c у=:ановленным на нем механиз.;ом .=..ажи а, о г л и-н а к щ е е с я тем„что, с цель з ра(-".IHpcHHH технологи(»е(ск!(к возмож- носа ей устройства, оно с. абжено ила якой со !(1ти»т («ã ii (! сменной ((((и, сй уr;òà-lîâëåí;!сй с Hозможнîcтью вэаимодейстэия с упомянутой планкой„ при этом механизм зажима уст-новлен на сменной плите.

Источники информации, принятые во внимание при экспертизе

1, Корсаков В.С. Основы конструирования приспособлений в мажиностроении . N ..,.. (971, с . 30.
