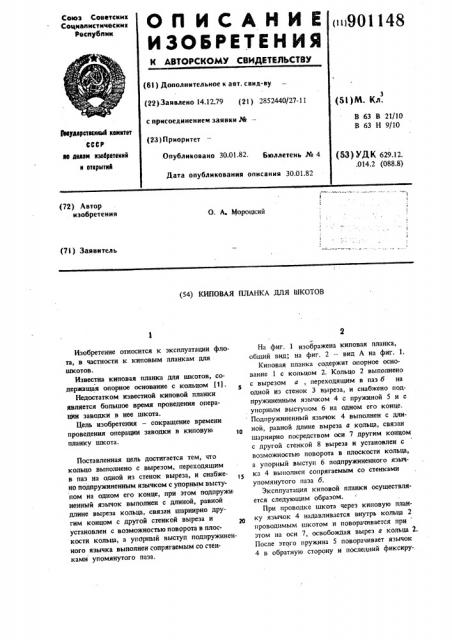

Киповая планка для шкотов (патент 901148)
Киповая планка для шкотов (патент 901148)
Показать все

Реферат



Союз Советски к

Соцналистическнк республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ((((901148 (61) Дополнительное к авт. свид-ву (22) Заявлено 14.12.79 (2! ) 2852440/27-11 с присоединением заявки,%— (28) Приоритет (51)М. Кл.

В 63 В 21/10

В 63 Н 9/10

ГвврАврствинйй кемнтвт

СССР де двлвм нэобретеннй н вткрытнй.Опубликовано 30.01.82. Бюллетень № 4

Дата опубликования описания 30.01.82 (53) УДК 629,12. .014.2 (088.8) (72) Автор изобретения

О. А. Мороцкий (71) Заявитель (54) КИПОВАЯ ПЛАНКА ДЛЯ ШКОТОВ

Изобретение относится к эксплуатации флота, в частности к киповым планкам для шкотов.

Известна киповая планка для шкотов, содержащая опорное основание с кольцом (1).

Недостатком известной киповой планки является большое время проведения операции заводки в нее шкота.

Цель изобретения — сокращение времени проведения операции эаводки в киповую планку шкота.

Поставленная цель достигается тем, что кольцо выполнено с вырезом, переходящим в паз на одной из стенок выреза, и снабжено подпружиненным язычком с упорным выступом на одном его конце, при этом подпружи. пенный язычок выполнен с длиной, равной длине выреза кольца, связан шарнирно другим концом с другой стенкой выреза и установлен с возможностью поворота в плоскости кольца, а упорный выступ подпружиненного язычка выполнен сопрягаемым со стенками упомянутого паза.

» фиг 1 изображена киповая планка, общий вид; на фиг. 2 — вид А на фиг. 1.

Киповая планка содержит опорное основание 1 с кольцом 2. Кольцо 2 выполнено с вырезом а, переходящим в паз б на одной из стенок 3 вь(реза, и снабжено подпружиненным язычком 4 с пружиной 5 и с упорным выступом 6 на одном его конце.

Подпружиненный язычок 4 выполнен с длиной, равной длине выреза а кольца, связан шарнирно посредством оси 7 другим концом с другой стенкой 8 выреза и установлен с возможностью поворота в плоскости кольца, а упорный выступ 6 подпружиненного язычка 4 выполнен сопрягаемым со стенками упомянутого паза б.

Эксплуатация киповой планки осуществляется следующим образом.

При проводке шкота через киповую планку язычок 4 надавливается внутрь кольца 2 проводимым шкотом и поворачивается при этом на оси 7, освобождая вырез а кольца 2.

После этого пружина 5 поворачивает язычок

4 в обратную сторону и последний фиксиру-.

901148

Соетавитель В. Старых

Техред Т, Маточка

Корректор С. 1цомак

Редактор Н. Кешеля

Заказ 12283/16 Тираж 462

ВНИИПИ Государственного комитета СССР

«о делам изобретений и открьгтий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ется в вырезе и эа счет взаимодействия упорного выступа 6 его со стенками паза б одной из стенок 3 выреза.

Использование предлагаемой киловой план. ки позволяет сократить время проведения операции заводки в нее шкота с нескольких десятков секунд до долей секунды, предотвращает самопроизвольное выскальзывание шкотов с постоянными кнопками. Киповая планка применима на любых парусных судах где требуется изменять направление шкотов или других снастей бегучего такелажа.

Формула изобретения

Киповая планка для шкотов, содержащая опорное основание с кольцом, о т л и ч аю щ а я с я тем, что, с целью сокращения времени проведения операции заводки в нее шкота, кольцо выполнено с вырезом, переходящим в паэ иа одной из стенок выреза, и снабжено подпружиненным язычком с упорным выступом на одном его конце, при этом «од«ружиненный язычок выполнен с длиной, равной длине выреза кольца, связан шарнирно другим концом с другой стенкой выреза и установлен с воэможностью

16 поворота в плоскости кольца, а упорный выступ подпружиненного язычка выполнен сопрягаемым со стенками упомянутого паза.

Источники информации, принятые во внимание при экспертизе

15 1. Мариупольский Г. М. Паруса современной яхты. — "Катера и яхта", 1969, Й4 3 (19), с. 43 (прототип).,
