Устройство для перегрузки сыпучих грузов из транспортного средства в бункер

Иллюстрации

Устройство для перегрузки сыпучих грузов из транспортного средства в бункер (патент 901211)
Устройство для перегрузки сыпучих грузов из транспортного средства в бункер (патент 901211)
Устройство для перегрузки сыпучих грузов из транспортного средства в бункер (патент 901211)
Показать все

Реферат

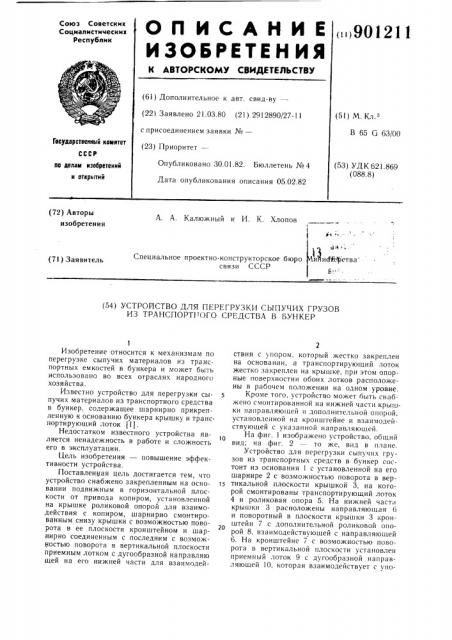

ОЛ ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<))901211

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 21.03.80 (21) 2912890/27-11 с присоединением заявки №вЂ” (23) Приоритет-(51) М. Кл.

В 65 G 63/00

Государственный комитет (53). УДК 621.869 (088.8) Опубликовано 30.01.82. Бюллетень № 4

Дата опубликования описания 05.02.82 оо делам нэобретеннй н открытий (72) Авторы изобретения

А. А. Калюжный и И. К. Хлопов !

Специальное проектно-конструкторское бюро связи СССР

13 ий и4%ф ет.ва (71) Заявитель

F (54) УСТРОЙСТВО Для ПЕРЕГРУЗКИ СЫПУЧИХ ГРУЗОВ

ИЗ ТРАНСПОРТ1 ОГО СРЕДСТВА В БУНКЕР!

Изобретение относится к механизмам по перегрузке сыпучих материалов из транспортных емкостей в бункера и может быть использовано во всех отраслях народного хозяйства.

Известно устройство для перегрузки сыпучих материалов из транспортного средства в бункер, содержащее шарнирно прикрепленную к основанию бункера крышку и транспортирующий лоток (I j.

Недостатком известного устройства является ненадежность в работе и сложность его в эксплуатации.

Цель изобретения — повышение эффективности устройства.

Поставленная цель достигается тем, что устройство снабжено закрепленным на основании подвижным в горизонтальной плоскости от привода копиром, установленной на крышке роликовой опорой для взаимодействия с копиром, шарнирно смонтированным снизу крышки с возможностью поворота в ее плоскости кронштейном и шарнирно соединенным с последним с возможностью поворота в вертикальной плоскости приемным лотком с дугообразной направляю щей на его нижней части для взаимодей2 ствия с упором, который жестко закреплен на основании, а транспортирующий лоток жестко закреплен на крышке, при этом опорные поверхностии обоих лотков расположены в рабочем положении на одном уровне.

Кроме того, устройство может быть снабжено смонтированной на нижней части крышки направляющей и дополнительной опорой, установленной на кронштейне и взаимодействующей с указанной направляющей.

На фиг. 1 изображено устройство. общий вид; на фиг. 2 — - то же, вид в плане.

Устройство для перегрузки сыпучих грузов из транспортных средств в бункер состоит из основания 1 с установленной на его шарнире 2 с возможностью поворота в вертикальной плоскости крышкой 3, на которой смонтированы транспортирующий лоток

4 и роликовая опора 5. На нижней части крышки 3 расположены направляющая 6 и поворотный в плоскости крышки 3 кронштейн 7 с дополнительной роликовой опорой 8, взаимодействующей с направляющей

6. На кронштейне 7 с возможностью поворота в вертикальной плоскости установлен приемный лоток 9 с дугообразной направляющей 10, которая взаимодействует с упо901211 ром 11 основания,l. На основании 1 на винте 12 с приводной звездочкой 13 или рукояткой установлен перемещающийся в горизонтальной плоскости копир 14, который взаимодействует с роликовой опорой

5 крышки 3.

Устройство работает следующим образом.

Исходное положение устройства — не рабочее. Крышка закрывает отверстие бункера (приемной емкости) . Для перегрузки грузов крышка 3 с закрепленными на ней транспортирующим 4 и приемным 9 лотками устанавливается в рабочее положение.

Приводной звездочкой 13 или рукояткой винту 12 сообщается вращательное движение, и копир 14, перемещаясь по винту 12, воздействует на роликовую опору 5, плавно поднимает крышку 3 с транспортирующим

4 и приемным 9 лотками. Приемный лоток

9 под действием собственного веса опускается до совмещения его опорной (рабочей) поверхности с опорной (рабочей) поверхностью транспортирующего лотка 4. Вращением приемного лотка 9 в плоскости крышки 3 обеспечивается точная его установка к месту разгружаемого груза, например в дверной проем вагона 15. После корректировки приемного лотка 9 производится разгрузка груза из вагона по лоткам в бункер.

По окончании разгрузки груза копир 14 вращением винта 12 перемещается в обратную сторону, освобождает роликовую опору 5, и устройство опускается. Приемный лоток 9 взаимодействует дугообразной направляющей I О с упором 11 основания 1, поворачивается и занимает вертикальное положение под крышкой 3, которая полностью перекрывает отверстие бункера (приемной емкости).

Формула изобретения

se

1S го

25 за

Экономический эффект от применения устройства составляет 1500 руб. в год.

I. Устройство для перегрузки сыпучих грузов из транспортного средства в бункер, содержащее шарнирно прикрепленную к основанию бункера крышку и транспортирующий лоток, отличающееся тем, что, с целью повышения эффективности, оно снабжено закрепленным на основании подвижным в горизонтальной плоскости от привода копиром, установленной на крышке роликовой опорой для взаимодействия с копиром, шарнирно смонтированным снизу крышки с возможностью поворота в ее плоскости кронштейном и шарнирно соединенным с последним с возможностью поворота в вертикальной плоскости приемным лотком с дугообразной направляющей на его нижней части для взаимодействия с упором, который жестко закреплен на основании, а транспортирующий лоток жестко закреплен на крышке, при этом опорные поверхности обоих лотков расположены в рабочем положении на одном уровне.

2. Устройство по п. 1, отличающееся тем, что оно снабжено смонтированной на нижней части крышки направляющей и дополнительной роликовой опорой, установленной на кронштейне и взаимодействующей с указанной направляющей.

Источники информации, принятые во внимание при экспертизе

1. Зенков P. П. и др. Бункерные устройства. М., Машиностроение» 1977, с. 159, рис. 89 (прототип) .

90121!

Редактор Л. Филь

Заказ 12289/20

Составитель Н. Болондаев

Техред А. Бойкас Корректор М. Пожо

Тираж 971 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, ж — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
