Устройство для спуска пучков бревен в воду

Иллюстрации

Устройство для спуска пучков бревен в воду (патент 901216)
Устройство для спуска пучков бревен в воду (патент 901216)
Устройство для спуска пучков бревен в воду (патент 901216)
Показать все

Реферат

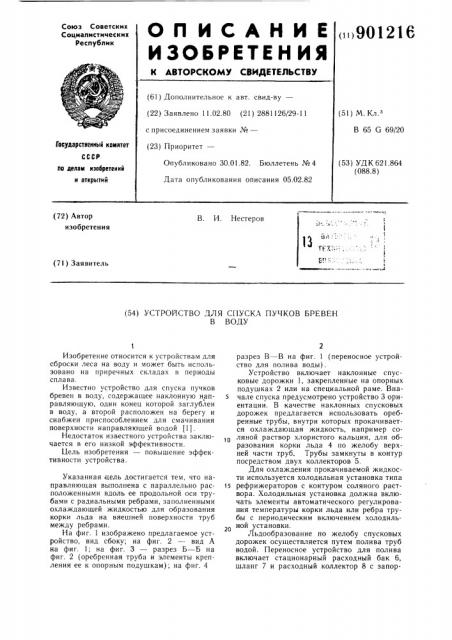

Союз Советских

Социалистических

Республик

< >90121

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 11.02.80 (21) 2881126/29-11 с присоединением заявки №вЂ” (23) Приоритет— (51) М. К..

В 65 G 69/20

Гасударственный ксмнтет (53) УДК 621.864 (088.8) Опубликовано 30.01.82. Бюллетень №4

Дата опубликования описания 05.02.82 ло делам нэобретеннй и атхрмтий (72) Автор изобретения

В. И. Нестеров

Г

Э ф (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СПУСКА ПУЧКОВ БРЕВЕН

В ВОДУ

Изобретение относится к устройствам для сброски леса на воду и может быть использовано на приречных складах в периоды сплава.

Известно устройство для спуска пучков бревен в воду, содержащее наклонную направляющую, один конец которой заглублен в воду, а второй расположен на берегу и снабжен приспособлением для смачивания поверхности направляющей водой (1).

Недостаток известного устройства заключается в его низкой эффективности.

Цель изобретения — повышение эффективности устройства.

Указанная цель достигается тем, что направляющая выполнена с параллельно расположенными вдоль ее продольной оси трубами с радиальными ребрами, заполненными охлаждающей жидкостью для образования корки льда на внешней поверхности труб между ребрами.

На фиг. 1 изображено предлагаемое устройство, вид сбоку; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 2 (оребренная труба и элементы крепления ее к опорным подушкам); на фиг. 4

2 разрез  — В на фиг. 1 (переносное устройство для полива воды) .

Устройство включает наклонные спусковые дорожки 1, закрепленные на опорных подушках 2 или на специальной раме. Вначале спуска предусмотрено устройство 3 ориентации. В качестве наклонных спусковых дорожек предлагается использовать оребренные трубы, внутри которых прокачивается охлаждающая жидкость, например соляной раствор хлористого кальция, для образования корки льда 4 по желобу верхней части труб. Трубы замкнуты в контур посредством двух коллекторов 5.

Для охлаждения прокачиваемой жидкости используется холодильная установка типа

1s рефрижераторов с контуром соляного раствора. Холодильная установка должна включать элементы автоматического регулирования температуры корки льда или ребра трубы с периодическим включением холодильН0Н

Льдообразование по желобу спусковых дорожек осуществляется путем полива труб водой. Переносное устройство для полива включает стационарный расходный бак 6, шланг 7 и расходный коллектор 8 с запор901216

Формула изобретения

Й г холаЫильнага а грега ггга иг.2 ным вентилем 9 на стойках 10. После обмерзания труб коллектор убирают на обочину.

При эксплуатации предлагаемого наклонного гравитационного спуска пачка бревен от оплоточного агрегата подается в устройство 3 ориентации с помощью крана или специальным тракторным агрегатом. Под действием гравитационных сил пучок скользит по наклонным спусковым дорожкам в воду.

В северных районах, где средняя температура воздуха весной и в начале летнего периода не превышает 15 С, охлаждение воды до кристализации в лед (5 С) на желобах труб и поддерживание такой минусовой температуры в течение рабочей смены не вызывает значительных затрат электроэнергии. Учитывая сезонный характер сплавных работ, контур соляного раствора может быть подключен к передвижной холодильной установке или к расположенному поблизости предприятию (например рыбокомбинату, молочному заводу и т. д.) имеющему холодильник.

К преимуществам предлагаемого устройства следует отнести получение малого коэффициента трения бревен о кромки льда; легкость трассировки точек соприкосновения льда и пучка бревен в зависимости от схемы обвязки; снижение уровня шума при скольжении бревен по лотку; снижение износа поверхностей спусковых дорожек от трения спускаемых бревен; более полное использование кинематической энергии набравшего скорость пучка бревен; сокращение длины лотка, т. е. последний менее материалоемок.

Устройство для спуска пучков бревен в воду, содержащее наклонную направляющую, один конец которой заглублен в воду, а второй конец расположен на берегу и

1 снабжен приспособлением для смачивания поверхности направляющей водой, отличаюи ееся тем, что, с целью повышения эффективности, направляющая выполнена с параллельно расположенными вдоль ее продольной оси трубами с радиальными ребzo рами, заполненными охлаждающей жидкостью для образования корки льда на внешней поверхности труб между ребрами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 534404, кл. В 65 G 69/20, 05.11.76.

901216

Составитель Л. Трофимчук

Редактор Л. Филь Техред А. Бойкас Корректор М. Пожо

За каз 12289/20 Тираж 971 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
