Устройство для выравнивания стоп бумажных листов

Иллюстрации

Устройство для выравнивания стоп бумажных листов (патент 901218)
Устройство для выравнивания стоп бумажных листов (патент 901218)
Устройство для выравнивания стоп бумажных листов (патент 901218)
Устройство для выравнивания стоп бумажных листов (патент 901218)
Показать все

Реферат

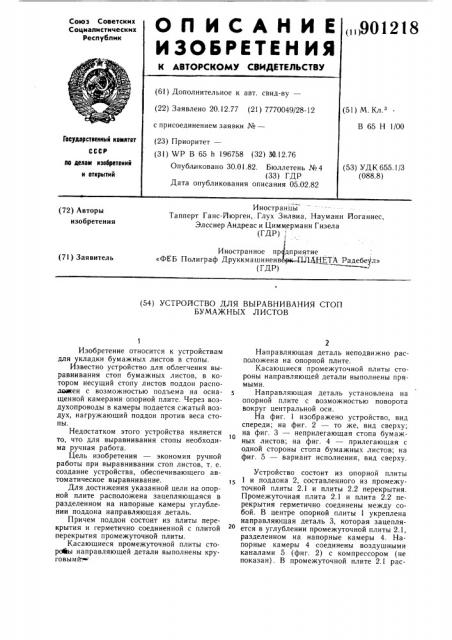

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 20.12.77 (21) 7770049/28-12 с присоединением заявки №вЂ” (51) М. Кл з

В 65 Н 1/00

Государственный комлтет (23) Приоритет— (3i) WP В 65 11 !96758 (32) 30.12.76

Опубликовано 30.01.82. Бюллетень № 4 (33) ГДР

Дата опубликования описания 05.02.82

СССР ло делан лэобретений и аткрнтий (53) УДК 655.1/3 (088.8) Иностранцы

Тапперт Ганс-йюрген,, Глух Зилвиа, Науманн Иоганнес, Элсснер Андреас и Циммерманн Гизела (ГДР) (72) Авторы изобретения

Иностранное пр

«ФЕБ Полиграф Друккмашиненв (ГДР) иятие

НЛДЦ1ТА Радебеул» ь (71) Заявитель (54) УСТРОЛСТВО ДЛЯ ВЫРАВНИВАНИЯ СТОП

БУМАЖНЫХ ЛИСТОВ

Изобретение относится к устройствам для укладки бумажных листов в стопы.

Известно устройство для облегчения выравнивания стоп бумажных листов, в котором несущий стопу листов поддон располвжен с возможностью подъема на оснащенной камерами опорной плите. Через воздухопроводы в камеры подается сжатый воздух, нагружающий поддон против веса стопы.

Недостатком этого устройства является то, что для выравнивания стопы необходима ручная работа.

Цель изобретения — экономия ручной работы при выравнивании стоп листов, т. е. создание устройства, обеспечивающего автоматическое выравнивание.

Для достижения указанной цели на опорной плите расположена зацепляющаяся в разделенном на напорные камеры углублении поддона направляющая деталь.

Причем поддон состоит из плиты перекрытия и герметично соединенной с плитой перекрытия промежуточной плиты.

Касающиеся промежуточной плиты стораааы направляющей детали выполнены круго вы м й"."

САНИ Е„„90121

Направляющая деталь неподвижно расположена на опорной плите.

Касающиеся промежуточной плиты стороны направляющей детали выполнены прямыми.

Направляющая деталь установлена на опорной плите с возможностью поворота вокруг центральной оси.

На фиг. 1 изображено устройство, вид спереди; на фиг. 2 — то же, вид сверху;

10 на фиг. 3 — неприлегающая стопа бумажных листов; на фиг. 4 — прилегающая с одной стороны стопа бумажных листов; на фиг. 5 — вариант исполнения, вид сверху.

Устройство состоит из опорной плиты

1 и поддона 2, составленного из промежуточной плиты 2.1 и плиты 2.2 перекрытия.

Промежуточная плита 2.1 и плита 2.2 перекрытия герметично соединены между собой. В центре опорной плиты 1 укреплена направляющая деталь 3, которая зацепляется в углублении промежуточной плиты 2.1, разделенном на напорные камеры 4. Напорные камеры 4 соединены воздушными каналами 5 (фиг. 2) с компрессором (не показан). В промежуточной плите 2.1 рас901218

Формула изобретения положены каналы 9 и сопла 10 для поднятия поддона 2.

На фиг. 2 изображено соединение напорных камер 4 с воздушными каналами 5 в промежуточной плите 2.1. Касающиеся и ромежуточной плиты 2.1 стороны 6 жестко расположенной на опорной плите 1 направляющей детали 3 выполнены круговыми, вследствие чего поддон 2 может быть повернут вокруг направляющей детали 3 и перемещен перпендикулярно к линии 8 наклада.

На фиг. 5 изображен вариант исполнения, где направляющая деталль 3 закреплена на опорной плите 1 с возможностью поворота, и касающиеся промежуточной плиты 2.1 стороны 6 выполнены прямыми. При таком исполнении поддон 2 может быть перемещен перпендикулярно к линии 8 наклада и повернут вместе с направляющей деталью 3.

Устройство работает следующим образом.

При подаче сжатого воздуха в каналы

9 и сопла 10 промежуточная плита 2.1 вместе с плитой 2.2 перекрытия приподнимается над опорной плитой 1, вследствие чего поддон 2 может быть слегка смещен. Если стопа 7 листов не прилегает к линии 8 наклада (фиг. 3), то посредством подачи сжатого воздуха в первую напорную камеру 4.1 поддон 2 перемещается прямолинейно к опорной плите 1, при этом воздух из второй напорной камеры 4.2 может быть отведен через второй воздушный канал 5.2.

Движение поворота поддона 2 достигается благодаря подаче сжатого воздуха через ходовой клапан (не показан) во вторую напорную камеру 4.2, при этом воздух из первой напорной камеры 4.1 может быть отведен через первый воздушный канал 5.1.

Если стопа 7 листов прилегает к линии

8 наклада только с одной стороны (фиг. 4), $ ñ

1S

26

23

33 то поддон 2 при подаче сжатого воздуха в напорную камеру 4 перемещается до достижения точного прилегания вокруг неподвижно расположенной направляющей детали 3.

Если неправляющая деталь 3 выполнена, как изображено на фиг. 5, то при одностороннем прилегании стопы 7 листов к линии 8 наклада направляющая деталь 3 вместе с поддоном 2 поворачивается до достижения точного прилегания стопы 7 листов.

l. Устройство для выравнивания стопы бумажных листов, состоящее из опорной плиты и приподнимаемого с помощью сжатого воздуха поддона, отличающееся тем, что на опорной плите расположена зацепляющаяся в разделенном на напорные камеры углублении поддона направляющая деталь.

2. Устройство по п. 1, отличающееся тем, что поддон состоит из плиты перекрытия и герметично соединенной с плитой перекрытия промежуточной плиты.

3. Устройство по п. 1, отличающееся тем, что касающиеся промежуточной плиты стороны направляющей детали выполнены круговыми.

4. Устройство по п. 1, отличающееся тем, что качающиеся промежуточной плиты стороны направляющей детали выполнены прямыми.

5. Устройство по п. 1, 2 и 4, отличающееся тем, что направляющая деталь расположена поворотно вокруг центра на опорной плите.

6. Устройство по и. 1, 2 и 3, отличающееся тем, что направляющая деталь расположена неподвижно на опорной плите.

901218

Я l f0 2,1 9 Й2 3 5.1

Фиг х
