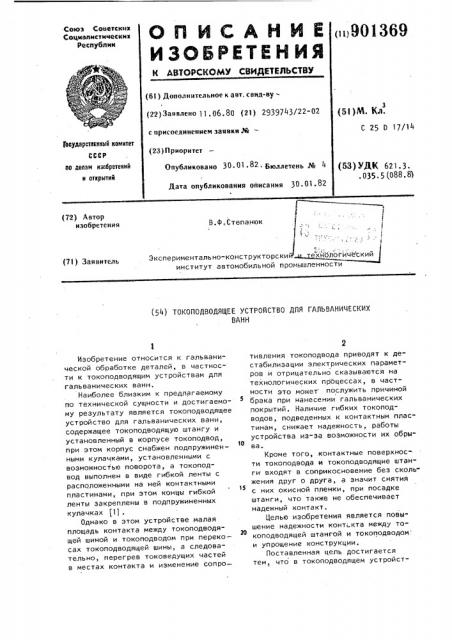

Qn NCAHNK

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

< 901369 (6l ) Дополнительное к авт, свнд-ву(22)Заявлено 11,06.80 (21) 2939743/22-02 с присоединением заявки №вЂ” (23) П риоритет

Опубликована 30 ° 01 ° 82 ° Бюллетень № 4

Дата опубликования описания 30 . 01. 82 (51)И. Кд, С 25 0 17/14 тооудоротееииый комитет по делам изобретений и открытий (53) УДК 621 ° 3. . 035. 5 (088,8) В.Ф.Степанюк!

C ;

Экспериментально-конструкторски" ехноЛогичЫский институт автомобильной промышленности (72) Автор изобретения (71) Заявитель (54) ТОКОПОДВОДЯЩЕЕ УСТРОЙСТВО ДЛЯ ГАЛЪВАНИЧЕСКИХ

ВАНН

Изобретение относится к гальванической обработке деталей, в частности к токоподводящим устройствам для гальванических ванн.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является токоподводящее устройство для гальванических ванн, содержащее токоподводящую штангу и установленный в корпусе токоподвод, при этом корпус снабжен подпружиненными кулачками, установленными с возможностью поворота, а токоподвод выполнен в виде гибкой ленты с расположенными на ней контактными пластинами, при этом концы гибкой ленты закреплены в подпружиненных кулачках (1) .

Однако в этом устройстве малая площадь контакта между токоподводящей шиной и токоподводом при переко— сах токоподводящей шины, а следовательно, перегрев токоведущих частей в местах контакта и изменение сопротивления токоподвода приводят к дестабилизации электрических параметров и отрицательно сказываются на технологических процессах, в частности это может послужить причиной брака при нанесении гальванических покрытий. Наличие гибких токоподводов, подведенных к контактным плас" тинам, снижает надежность, работы устройства из-за возможности их обры10 Ва.

Кроме того, .контактные поверхности токоподвода и токоподводящие штан" ги входят в соприкосновение без сколь" жения друг о друга, а значит снятия с них окисной ппенки, при посадке штанги, что также не обеспечивает надежный контакт.

Целью изобретения является повышение надежности конт кта между токоподводящей штангой и токоподводом: и упрощение конструкции.

Поставленная цель достигается тем, что в токоподводящем устройст3 9О13 ве, содержащем токоподводящую штангу и токоподвод,установленный в корпусе, токоподвод выполнен в виде таковедущей втулки, опорной пяты и нескольких цилиндрических пружин 5 растяжения, установленных соосно одна в другой и жестко закрепленных одним концом в теле токоведущей втулки, а другим концом - в опорной пяте, токоподводящая штанга выполнена в fo виде цилиндрического штока с закругленным торцом, наружный диаметр которого равен внутреннему диаметру пружин.

На фиг. 1 изображено устройство общий вид в разрезе;на фиг. 2-4 — варианты расположения пружин относительно штока (разрез А-А на фиг.1) .

Устройство имеет токоподводящую штангу 1, выполненную в виде цилинд- 2Î рического штока 2 с закругленным торцом и входящего во внутрь пружин

3. При этом торец опирается на свободно висящую опорную пяту 4. Пружины 3 плотно обхватывают шток средней частью, а их концы закреплены неподвижно в опорной пяте 4 и токоведущей втулке 5. Причем пружины расположены соосно одна в другой так, что их винтовые поверхности симмет- 36 ричны относительно общей продйльной оси. Токоведущая втулка 5 установлена в корпусе 6, а на ней смонтирована токоподводящая шина 7. Корпус 6 крепится на гальванической ванне 8. В у верхней части втулки 5 и шины 7 имеются конусные отверстия для направления токоподводящей штанги при ее опус кании.

Количество и диаметр пружин 3 выбирается в зависимости от величины тока, передаваемого через токоподводящее устройство, и веса подвески, на которой смонтирована токоподводящая штанга 1. При малых токах и небольшом весе можно использовать одну пружину, при больших - две и более.

Материал пружин — бронза, например БР. Оц 4-3, Бр. КИц-3-1, Бр. Б 2,,или другой материал с высокой электропроводностью и упругими свойствами.

Наружный диаметр штска 2 равен внутреннему диаметру пружин 3 с допуском, обеспечивающим их свободное перемещение относительно друг друга при ненагруженных пружинах.

Устройство работает следующим образом.

Опускающийся шток 2 направляется конусными отверстиями шины 7 и втулки 5 вертикально вниз во внутрь пружин 3 и свободно перемещается до соприкосновения с опорной пятой 4. 3атем двигаясь вместе со штоком 2 вниз, пята 4 растягивает пружины 3. При растяжении внутренний диаметр пружин уменьшается и они зажимают цилиндрическую часть штока 2.

Растягивающиеся витки пружин одновременно несколько раскручиваются, вследствие чего трутся о поверхность штока, снимая тем самым окисный слой и обеспечивая надежный электрический контакт. Образуется замкнутая цепь: шина 7, токоведущая втулка 5, пружины 3 и шток 2.

При достижении пружинами 3 усилия обжатия, достаточного для заклинивания штока 2, его движение прекращается. Усилие обжатия зависит от характеристик пружин 3 и веса подвески, на которой установлена токоподводящая штанга 1.

При подъеме шток 2 вначале дви.жется вверх вместе с пружинами 3.

По мере подъема пружины сжимаются и увеличиваются в диаметре, освобождая шток. При достижении пружинами исходного ненагруженного положения шток свободно выходит из токоведущей втулки.

Такое выполнение токоподводящего устройства для гальванических ванн позволяет упростить его конструкцию и обеспечить надежный электрический контакт между токоподводом и токоподводящей штангой.

Формула изобретения

Токоподводящее устройство для гальванических ванн, содержащее токоподводящую штангу и токоподвод, установленный в корпусе, о т Jl ич а ю щ е е с я тем, что, с целью повышения надежности контакта меж" ду токоподводящей штангой и токоподводом и упрощения конструкции, токоподвод выполнен в виде токоведущей втулки, опорной пяты и нескольких цилиндрических пружин рас" тяжения, установленных соосно одна в другой и жестко закрепленных одним концо в тепе токоведущей втулки, а другим концом — в опорной пяте, токоподводящая штанга выполне6

Источники информации, ринятые во внимание при экспертизе

l. Авторское свидетельство СССР и 467146, кл. С 25 D 17/00, 1973.

5 901369 на в виде цилиндрического штока с зкругленным торцом, наружный диаметр и которого равен внутреннему диаметру пружин.

901369

Составитель И. Саакова

Редактор С. Тараненко Техред A.Áàáèíåö Корректор А, Гриценко

Заказ 12310/27 Тираж 686 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
