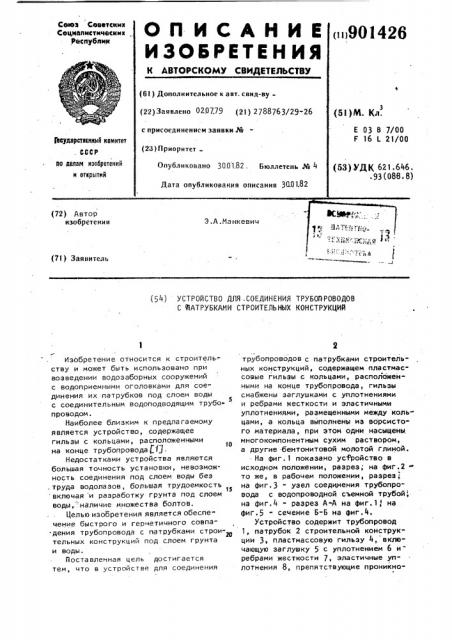

ОП ИСАНИЕ 901426

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕРЬСТВУ (61) Дополнительное к авт. свнд-ву (5! )IVL. Кл. (22) Заявлено 020779 (21) 2788763/29-26

Е 03 В 7/00

l 6 L 21/ОО с присоединением заявкн №

3Ъаудврстввнный камнтет . СССР (28) Приоритет йя делам нзобретеннй н отврытнй (53) УДК 621.646, 93 (088. 8) Опубликовано 30.01.82 . Бюллетень № 4

Дата опубликования опнсання 30.01.82 (72) Автор изобретения

Э а. рг

Э.A.Манкевич (7l) Заявнтель (54) УСТРОЙСТВО ДЛЯ -СОЕДИНЕНИЯ ТРУБОПРОВОДОВ

С ФАТРУБКАИИ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ

Изобре тени е относи тся к строит ел ь.ству и может быть использовано при возведении водозаборных сооружений с водоприемными оголовками для соединения их патрубков под слоем воды

„5 с соединительным водоподводящим трубо проводом.

Наиболее близким к предлагаемому является устройство, содержащее гильзы с кольцами, расположенными на конце трубопроводами 11.

Недостатками устройства являются большая точность установки, невозможность соединения под слоем воды без . труда водолазов, большая трудоемкость включая и разработку грунта под слоем воды,"наличие множества болтов, Целью изобретения является oGecne" чение быстрого и герметичного совпадения трубопровода с патрубками строительных конструкций под слоем грунта и воды.

Поставленная цель достигается тем, что в устройстве для соединения трубопроводов с патрубками строительных конструкций, содержащем пластмассовые гильзы с кольцами, расположенными на конце трубопровода, гильзы снабжены заглушками с уплотнениями и ребрами жесткости и эластичными уплотнениями, размещенными между кольцами, а кольца выполнены из ворсистого материала, при этом одни насыщены. многокомпонентным сухим раствором, а другие -бентонитовой молотой глиной.

На фиг. 1 показано усРройство в исходном положении, разрез; на фиг.2 то же, в рабочем положении, разрез; на фиг. 3 - узел соединения трубопровода с водопроводной съемной трубой на фиг.4 - разрез A-А на фиг. 1, на фиг.5 - сечение Б-Б на фиг.4.

Устройство содержит трубопровод

1, патрубок 2 строительной конструкции 3, пластмассовую гильзу 4, включающую заглушку 5 с уплотнением 6 и ребрами жесткости 7, эластичные уплотнения 8, препятствующие проникно901426 вению воды в зазор между гильзой 4 и трубопроводом 1, кольца 9 из ворсистого, материала,-,-.на сь!ще нные многокомпонентным сухим раствором для замоноличивания зазора между гильзой 4 и трубопроводом 1, а также кольцо 10, насыщенное бентонитовой молотой глиной для образования водонепроницаемого замка, препятствующего преждевременному затворению многокомпонентного сухого раствора, причем, трубопровод

1 снабжен патрубком 11 для соединения с водопроводной трубой 12, внутрь которого введена пробка 13 с уплотнением 14 и вспучивающимся при контакте с водой тампоном 15 для исключения сообщения внутренней области трубопровода 1 с окражующей средой после соединения трубопровода 1 с патрубками 2, а съемная заглушка 5, кроме уплотнения 6, включает уплотнительную прокладку 16, стопорное пружинное кольцо 17 и прижимное разъемное (из двух частей) кольцо 18.

Состав уплотнения 14 и вспучивающегося тампона 15 может быть аналогичен составу заполнителей колец 9 и 10.

Взаимодействие описанных элементовЗО устройства осуществляется следующим образом.

Погружаются строительные конструк" ции 3 и трубопровод 1, заполненный водой на проектные отметки. Нагнетается под расчетным давлением вода .в трубопровод 1, создавая в нем избыточное давление, действие которого воспринимается заглушками 5 и передается на гильзы, в результате 4в чего устройства выталкиваются из торцов трубопровода 1 и внедряются в патрубки 2 вышеупомянутых конструкций до упора, при этом многокомпонентный сухой раствор, вступая в 4 контакт с водой, затворяется ею, расширяется и схватывается, герметично соединяя трубопровод 1 с патрубками 2, а через них и строительные конструкции 3, после чего в полость. патрубка 11 через водопроводную трубу 12 устанавливается пробка 13, уплотнение 14 которой при затворении водой перекрывает зазор между патрубком 11 и пробкой

13, а тампон 15 замоноличивает их, исключая сообщение окружающей среды с внутренней областью трубопровода 1 и коррозию металла.

После установки пробки 13 водопроводная труба 12 демонтируется.

Для сообщения между строительными конструкциями 3 через трубопровод они опорожняются, а заглушки 5 удаляются после опорожнения трубопрово-, да 1 через спускник в заглушке 5 (не показан) путем демонтажа стопорного пружинного кольца 17 и удаления

его из гильзы 4 внутрь строительной конструкции, в том же направлении извлекаются заглушка 5, уплотнительная прокладка 16 и прижимное кольцо

18 (по частям).

Соединение строительных конструкций 3 с трубопроводом 1 с помощью описанного устройства осуществляется быстро и надежно, под слоем воды и грунта, с минимальными затратами, без водолазов и водопонижения.

Благодаря наличию плоских коль- . цевых гибких уплотнений 8 и по торцам гильзы 4 колец 10 с бентонитовой молотой глиной многокомпонентный сухой раствор в процессе погружения трубопровода 1 не затворяется.

Формула изобретения

Устройство для соединения трубопроводов с патрубками строительных конструкций, содержащее пластмассовые гильзы с кольцами, расположенными на конце трубопровода, о тл и ч а ю щ е е с я тем; что, с целью обеспечения быстрого и герметичного соединения трубопровода с патрубками строительных конструкций под слоем грунта и воды, гильзы снабжены заглушками с уплотнениями и ребрами жесткости и эластичными уплотнениями размещенными между кольцами, а кольца выполнены из ворсистого материала, при этом одни насыщены многокомпонентным сухим раствором, а другиебентонитовой молотой глиной

Источники информации, принятые во внимание при экспертизе

1. Типовой проект 901-I-22, разработанный государственным проектным институтом "Союзводоканалпроект", Ленинградское отделение, 1972, 901426 ф, g
