Реферат

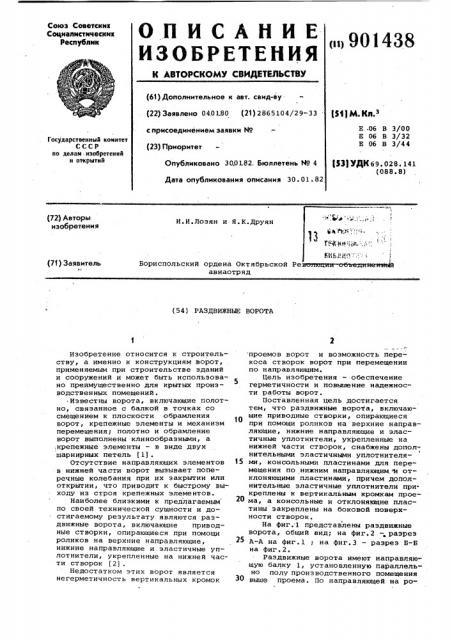

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<н901438 (61) Дополнительное к авт. свид-вуf51) М. Кп. (22) Заявлено 040 L80 (21) 2865104/29-33

Е 06 В 3/00

Е 06 В 3/32

Е 06 В 3/44 с присоединением заявки ¹ (23) Приоритет

Государственный комитет

СССР по делам изобретений н открытий (53) УДК 68. 028. 141 (088. 8) Опубликовано 30,0182. Бюллетень № 4

Дата опубликования описания 30. 01. 82 (72) Авторы изобретения

И.И.Лозян и Я.К.Друян (7() Заявитель ,"./

Вориспольский ордена Октябрьской Ре авиаотряд (54) РАЗДВИЖНЬЖ ВОРОТА

Изобретение относится к строительству, а именно к конструкциям ворот, применяемым при строительстве зданий и сооружений и может быть использовано преимущественно для крытых производственных помещений.

Известны ворота, включающие полотно, связанное с балкой в точках со смещением к плоскости обрамления ворот, крепежные элементы н механизм перемещения; полотно и обрамление ворот выполнены клинообразными, а ,крепежные элементы — в аиде двух. шарнирных петель f1).

Отсутствие направляющих элементов в нижней части ворот вызывает поперечные колебания при их закрытии или открытии, что приводит к быстрому выходу нз строя крепежных элементов.

Наиболее близкими к предлагаемым по своей технической сущности и достигаемому результату являются раздвижные ворота, включающие приводные створки, опирающиеся при помощи роликов на верхние направляющие, нижние направляющие и эластичные уплотнители, укрепленные на нижней части створок (2) .

Недостатком этих ворот является негерметичность вертикальных кромок проемов ворот и воэможность перекоса створок ворот при перемещении по направляющим.

Цель изобретения — обеспечение герметичности и повышение надежности работы ворот.

Поставленная цель достигается тем, что раздвижные ворота, включающие приводные створки, опирающиеся прн помощи роликов на верхние направляющие, нижние направляющие и эластичные уплотнители, укрепленные на нижней части створок, снабжены дополнительными эластичными уплотнителя15 ми, консольными пластинами для перемещения по нижним направляющим И отклоняющими пластинами, причем дополнительные эластичные уплотнители при* креплены к вертикальным кромкам прое2О ма, а консольные и отклоняющие пластины закреплены на боковой поверхности створок.

На фиг.1 представлены раздвижные ворота, общий вид; на фиг.2 - разрез

A-A на фиг.1 ; на фиг.3 — разрез В-В на фиг.2.

Раздвижные ворота имеют направляющую балку l установленную параллельно полу производственного помещения

З0 выше проема. по направляющей на ро901438 ликах 2 и 3 подвижно установлена ле,вая створка 4, и на роликах 5 и 6 правая створка 7. Таким образом, вес ворот полностью передается на верхнюю направляющую.

Нижняя часть створок ворот фиксируется при помощи направляющих пластин 8, которые прикреплены консольно к боковым поверхностям перекрывающих частей створок вставлены в нижние наГ правляющие 9, образующие щель и прикрепленные к полу. Вертикальные кромки проемов ворот имеют эластичные уплотнители 10, которые при закрытых створках прижаты к их отклоненным перекрывающим частям 11.

Привод стВорок ворот осуществляется от электродвигателя 12 через редуктор 13, предохранительное устройство и барабан 14 посредством, например, троса, охватывающего барабан и натяжной1 ролик 15. Верхняя ветвь троса 16 соединена с помощью скобы 17 с левой створкой 4, а нижняя ветвь 18 — с правой створкой. 7 с помощью скобы 19. У верхних направляющих установлены конечные выключатели 20 и 21, срабатывающие в крайних положениях створок (открытых или закрытых ворот). для предотвращения попадания атмосферных осадков,. в случае установки механизмов привода створок с наружной стороны здания должен быть установлен защитный козырек 22. Для предотвращения попадания холодного воздуха в помещение на нижних и верхних частях створок установлены мягкие уплотнители, например, резиновые 23 и 24, а вертикальные кромки проемов ворот имеют эластичные уплотнители 10. Эластичные уплотнители 10 перекрывают щель между створками ворот и коробкой 25 ворот только при,закрытых створках путем дефармирования эластичных уплотнителей 10, отклоненными пластиной 11.

При положении створок, отличительном от закрытого, отклоняющая пластина 11 отходит от эластичных уплотнителей и между ними и отклоняющей пластиной образуется щель, что . позволяет беспрепятственно, без дополнительных усилий, двигаться створкам на закрытие или открытие.

Расположение нижних направляющих вне проезжей части и выполнение их

s виде щели исключает загрязнение последних и дает возможность установить на вертикальных кромках проема ворот эластичные уплотнители.

Возможные попадания мусора в щелевые направляющие удаляются направляющей пластиной, которая коксольно закреплена сбоку, перекрывающей части створки и входит в нижние направляющие .

Консольное крепление направляющих пластин к створкам позволяет удерживать створки в нижних направляющих как в открытом, так и в закрытом поО ложениях.

Выполнение ворот с отклоняющей пластиной обеспечивает свободное движение створок на закрытие и открытие и позволяет ликвидировать щель между вертикальными кромками проема во 5 рот и створками путем деформирования эластичного материала, установленного на вертикальных кромках в момент касания последнего с отклоненной частью створки, т.е. при полном закрытии ворот.

Предлагаемые ворота просты по конструкции, несложны в изготовлении, позволяют ликвидировать проникновение холодного воздуха в производственные помещения и могут быть применены при строительстве различных зданий и сооружений.

Формула изобретения

Раздвижные ворота, включающие ко.робку, приводные створки, опирающиеся при помощи роликов на верхние наЗ5 правляющие, нижние направляющие и эластичные уплотнители, укрепленные на нижней части створок, о т л ич а ю щ и е с я тем, что, с целью обеспечения герметичности и повыые4Q ния надежности работы, они снабжены дополнительными эластичными уплотиителями, консольными пластиками для перемещения по нижним направляющим и

0 отклоняющими пластинами, причем дополнительные эластичные уплотнители прикреплены к коробке, а консольные и отклоняющие пластины закреплены ка боковой поверхности створок.

5О Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 620576, кл. E 06 В 3/00, 1977.

2. Авторское свидетельство СССР

Р 581225, кл. Е 06 В 3/32,1973 (прототип).

901438 фи.г. 2. б-Б

Фиг. 3
