Устройство для закрепления филенок в рамах

Иллюстрации

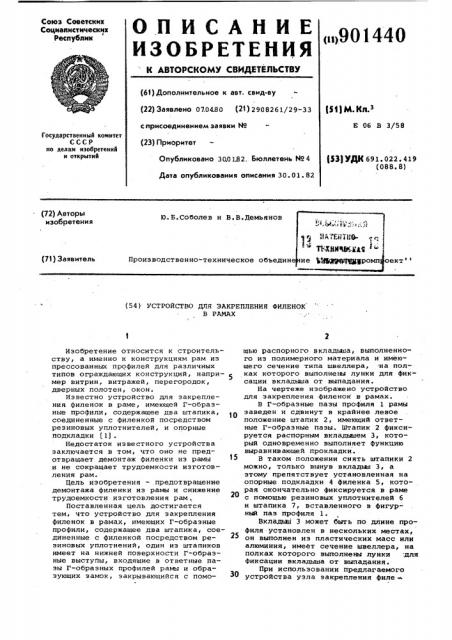

Устройство для закрепления филенок в рамах (патент 901440)
Устройство для закрепления филенок в рамах (патент 901440)
Показать все

Реферат



Союз Советских

Социаиистических республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<11901440 (61) ???????????????????????????? ?? ??????. ????????-???? (22) ???????????????? 070480 (21) 2908261>

Р11М Кд з с присоединением заявки №

E 06 В 3/58

Государственный комитет

СССР ио делам изобретений и открытий (23) Приоритет (53) УДК 691. 022. 419 (088. 8) Опубликовано 300182. Бюллетень ¹4

Дата опубликования описания 30. 01. 82 (72) Авторы изобретения

Ю.В.Соболев и В.В.Демьянов (71) Заявитель

Производственно-техническое объедин оект (54) УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ ФИЛЕНОК

B РАМАХ

Изобретение относится к строительству, а именно к конструкциям рам иэ прессованных профилей для различных типов ограждающих конструкций, например витрин, витражей, перегородок, дверных полотен, окон.

Известно устройство для закрепления филенок в раме, имеющей Г-образные профили, содержащее два штапика, соединенные с филенкой посредством резиновых уплотнителей, и опорные подкладки (1) .

Недостаток известного устройства заключается в том, что оно не предотвращает демонтаж филенки из рамы и не сокращает трудоемкости изготовления рам.

Цель изобретения — предотвращение демонтажа филенки из рамы и снижение трудоемкости изготовления рам, Поставленная цель достигается тем, что устройство для закрепления филенок в рамах, имеющих Г-образные профили, содержащее два штапика, соединенные с филенкой посредством резиновых уплотнений, один из штапиков имеет на нижней поверхности Г-образные выступы, входящие в ответные пазы Г-образных профилей рамы и образующих замок, закрывающийся с помощью распорного вкладыша, выполненного иэ полимерного материала и имеющего сечение типа швеллера, на пол5 ках которого выполнены лунки для фиксации вкладыша от выпадания.

На чертеже изображено устройство для закрепления филенок в рамах.

В Г-образные пазы профиля 1 рамы заведен и сдвинут в крайнее левое положение штапик 2, имеющий ответные Г-образные пазы. Штапик 2 фиксируетая распорным вкладышем 3, который одновременно выполняет функцию выравнивающей прокладки.

15 В таком положении снять штапики 2 можно, только вынув вкладьта 3, а этому препятствует установленная на опорные подкладки 4 филенка 5, которая окончательно фиксируется в раме с помощью резиновых уплотнителей 6 и штапика 7, вставленного в фигурный паз профиля 1.

Вкладыш 3 может быть по длине профиля установлен в нескольких местах, он выполнен из пластических масс или алюминия, имеат сечение швеллера, на полках которого выполнены лунки .для фиксации вкладыша от выпадания.

При использовании предлагаемого устройства узла закрепления филе »

90144O

Формула изобретения

Составитель И.Федосова

Редактор А.Власенко Техред С.Мигунова Корректор Г.Назарова

Заказ 12320/31 Тираж 547 Подписное

ВИИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К-35, Гаушская наб., д. 4/5

Филиал ППП " Патент, г. Ужгород, ул. Проектная, 4 нок в рамах отпадает необходимость фрезерования выступов профилей на деталях рамы, значительно снижается .трудоемкость изготовления рам, расширяются функциональные возможности применения профилей рам ввиду отсутствия на их поверхностях постоянных выступов, появляется возможность автоматизации производства деталей из профилей, так как для их изготовления необходимо только нарезание в определенный размер.

При такой конструкции узла сохранено требование, исключающее возможность демонтажа филенок с одной из сторон рамы.

Устройство для закрепления филенок в рамах,. имеющих Г-образные профили, содержащие два штапика, соединенные с филенкой посредством ре- эиновых уплотнителей, и опорные подкладки, о т л и ч а ю щ е е с я тем, что, с целью предотвращения демонтажа филенки иэ рамы и снижения трудоемкости изготовления рам, один .иэ штапиков имеет на нижней поверхности Г-образные выступы, входящие

B ответные пазы Г-образных профилей рамы и образующие замок, закрывающийся с помощью распорного вкладыаа, выполненного иэ полимерного материала и имеющего сечение типа швеллера, на полках которого выполнены лунки для фиксации вкладыша от выпадания.

Источники информации, принятые во внимание при экспертизе

1. Справочное пособие Алюминиевые конструкции . Стройиздат, М., 1978, с. 114.
