Оконный блок (патент 901444)
Оконный блок (патент 901444)
Оконный блок (патент 901444)
Показать все

Реферат

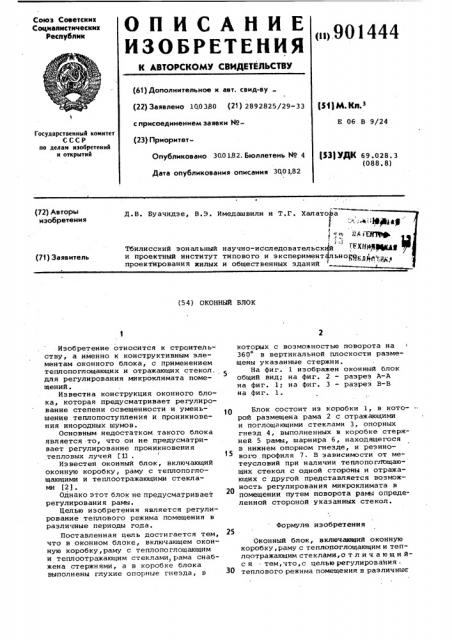

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистнческнк

Уес ублнк

< >901444 (61) Дополнительное к авт. свид-ву (22) Заявлено 100330 (21) 2892825/29-33 с присоединением заявки ¹(23) ПриоритетОпубликовано 3001.82. Бюллетень ¹ 4

Дата опубликования описания 30,01.82

151) М. Кп.з

Е Об В 9/24

Государственный комитет

СССР по делам изобретений и открытий (33) УДК 69.028. 3 (088.8) (72) Авторы изобретения

Д.В. Буачидзе, В.Э. Имедашвили и Т.Г. Халатова

I -...и, Ф 1зй 4 ;

C ф Г,) Тбилисский зональный научно-исследовательскь и М и проектный институт типового и эксперимент льноге д проектирования жилых и общественных зданий (71) Заявитель (54) ОКОННЫЙ БЛОК

Формуле изобретения

Изобретение относится к строительству, а именно к конструктивным элементам оконного блока, с применением теплопоглощающих и отражающих стекол для регулирования микроклимата помещений.

Известна конструкция оконного блока, которая предусматривает регулирование степени освещенности и уменьшение теплопоступления и проникновения инородных шумов.

Основным недостатком такого блока является то, что он не предусматривает регулирование проникновения тепловых лучей (11 .

Известен оконный блок, включающий оконную коробку, раму с теплопоглощающими и теплоотражающими стеклами (2).

Однако этот блок не предусматривает регулирования рамы.

Целью изобретения является регулирование теплового режима помещения в различные периоды года.

Поставленная цель достигается тем, что в оконном блоке, включающем оконную коробку, раму с теплопоглощающим и теплоотражающим стеклами> рама снабжена стержнями, а в коробке блока выполнены глухие опорные гнезда, в которых с возможностью поворота на

360 в вертикальной плоскости размещены указанные стержни.

На фиг. 1 изображен оконный блок общий вид; на фиг. 2 - разрез A-A на фиг. 1; на фиг. 3 — разрез В-В на фиг. 1.

Блок состоит из коробки 1, в которой размещена рама 2 с отражающими и поглощающими стеклами 3, опорных гнезд 4, выполненных в коробке стержней 5 рамы, шарнира 6, находящегося в нижнем опорном гнезде, и резинового профиля 7. В зависимости от метеусловий при наличии теплопоглощающих стекол с одной стороны и отражающих с другой представляется возможность регулирования микроклимата в помещении путем поворота рамы определенной стороной указанных стекол.

Оконный блок, включающий оконную коробку,раму с теплопоглощающими теплоотражающим стеклами,о т л и ч а ю щ и йся тем,что,с целью регулирования

З0 теплового режима помещения в различные

901444 периоды года, рама снабжена стержнями, а в корббке блока выполнены глухие опорные гнезда, в которых с возможностью поворота на 360 в вертикальной плоскости размещены указанные стержни.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 327314, кл. E 06 B 9/24, 1969.

2. Авторское свидетельство СССР

Р 652309, кл. E 06 В 9/24, 1976.
