Реферат

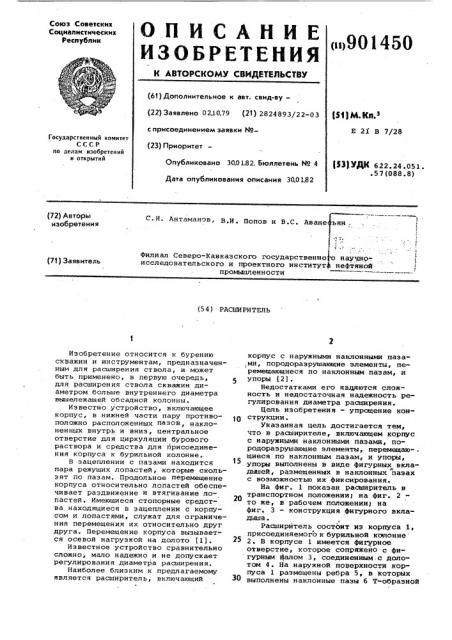

Союз Советских

Социалистических

Республик

0пНСАпНЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<и>901450 (63) Дополнительное к авт. свид-ву{22) Заявлено 0210.79 (21) 2824893/22-03 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.01.82. Бюллетень № 4

Р М К з

Е 21 В 7/28

Государствеииый комитет

СССР по делам изобретений и открытий ($3) УДК 622 ° 24.051. .57 (088.8) Дата опубликования описания 30.0 iõ.82 (72) Авторы изобретения

С. И. Антаманов, В.И. Попов и В.С. Аване

Филиал Северо-Кавказского государственно научноисследовательского и проектного института нефтяной промьыленности (71) Заявитель (54) РАСШИРИТЕЛЬ

Изобретение относится к бурению скзажин и инструментам, предназначенным для расширения ствола, и может быть применено, в первую очередь, для расширения ствола скважин диаметром больше внутреннего диаметра вышележащей обсадной колонны.

Известно устройство, включающее корпус, в нижней части пару противоположно расположенных па ов, наклоненных внутрь и вниз, центральное отверстие для циркуляции бурового раствора и средства для присоединения корпуса к бурильной колонне.

В зацеплении с пазами находится пара режущих лопастей, которые скользят по пазам. Продольное перемещение корпуса относительно лопастей обеспечивает раздвнжение и втягивание лопастей. Имеющиеся стопорные средства находящиеся в зацеплении с корпусом и лопастями, служат для ограничения перемещения их относительно друг друга. Перемещение корпуса вызывается осевой нагрузкой на долото f1).

Известное устройство сравнительно сложно, мало надежно и не допускает регулирования диаметра расширения.

Наиболее близким к предлагаемому является расширитель, включающий корпус с наружными наклонными паза, ми, породоразрушающие элементы, перемещающиеся по наклонным павам, и

Упоры f 21 .

Недостатками его являются сложность и недостаточная надежность регулирования диаметра расщирения.

Цель изобретения - упрощение конструкции °

Укаэанная цель достигается тем, что в расширителе, включающем корпус с наружными наклонными пазами, породоразрушающие элементы, перемещаю- . щиеся по наклонным павам, и упоры, упоры выполнены в виде фигурных вкладышей, размещенных в наклонных пазах с возможностью их фиксирования.

На фиг. 1 показан расширитель в транспортном положениит на фиг. 2то же, в рабочем положении1 на фиг. 3 — конструкция фигурного вкладыша.

Расширитель состоит иэ корпуса l, присоединяемого к бурильной капонне

2. В корпусе 1 имеется фигурное отверстие, которое сопряжено с фигурным алом 3, соединенным.с долотом 4. На наружной поверхности корпуса 1 размещены ребра 5, в которых выполнены наклонные пазы 6 T-образной

901450 формы . В пазах 6 помещены подвижные породоразрушающие элементы 7. На корпус 1 надето кольцо 8, фиксирующее сменные фигурные вкладыши, вставленные в пазы 6 . Кольцо 8 закреплено гайкой 10. Породоразрушающие элементы 7 соединены посредством тяг 11 с валом 3.

В транспортном положении породоразрушающие элементы 7 занимают нижнее положение в пазах 6 (под действием. веса вала 3 и долота 4) . Вал 3 в этом положении эашплинтован (шпильки не показаны) . Транспортный диаметр расширителя меньше, чем внутренний диаметр вышележащей обсадной колонны и он свободно пройдет до забоя.

При опоре долотом 4 о забой скважины шпильки будут срезаны и вал 3 войдет внутрь корпуса l.

При этом породоразрушающие элементы 7 перемещаются тягами ll вверх до упора в фигурные вкладыши 9. При вращении бурильной колонны 2 происходит бурение опережающего ствола долотом

4.и одновременно его расширение породоразрушающими элементами.

После окончания долбления, при перемещении бурильной колонны вверх породораэрушающие элементы под влиянием веса долота 4 занимают транспортное положение и расширитель свободно проходит через вышерасположенную обсадную колонну.

Регулирование диаметра расширения осуществляется следующим образом.

Перемещение породоразрушающих элементов 7 по наклонным пазам вдоль оси устройства вызывает радиальное перемещение их от центра к периферии (что определяет диаметр расширения) . Изменяя длину фигурных вкладышей 9, регулируют размер диаметра о расширения.

Формула изобретения

15 Расширитель, включающий корпус с наружными наклонными пазами, породораэрушающие элементы, перемещающиеся по наклонным пазам, и упоры, о т л ичающий с я тем, что, с целью

2О упрощения конструкции, упоры выполнены в виде фигурных вкладышей, размещенных в наклонных пазах с возможностью их фиксирования.

25 Источники информации, принятые во внимание при экспертизе

1. Патент США Р 3365010, кл. 175-286, опублик. 1968.

2. Авторское свидетельство СССР

9 582373, кл. Е 21 В 9/28, 1974.
