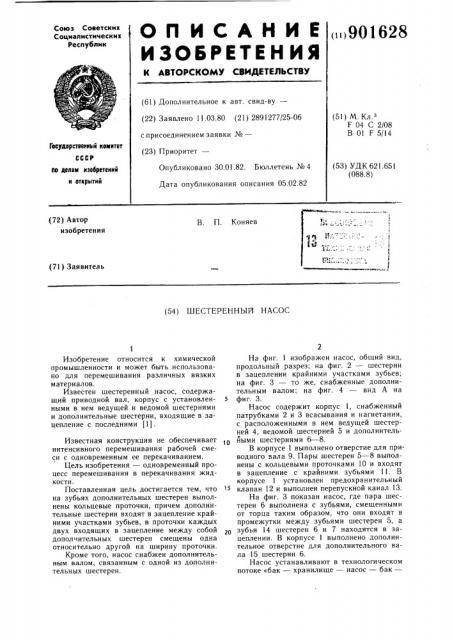

ОП ИСАНИ Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (»>901628 (61) Дополнительное к авт. свид-ву— (22) Заявлено 11.03.80 (21) 2891277/25-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.
F 04 С 2/08
В 01 F 5/14
Гооударствеииый комитет (53) УДК 621.651 (088.8) Опубликовано 30.01.82. Бюллетень №4
Дата опубликования описания 05.02.82 ло делам изооретеиий и открытий (72) Автор изобретения
В. П. Коняев (71) Заявитель (54) ШЕСТЕРЕННЫЙ НАСОС
Изобретение относится к химической промышленности и может быть использовано для перемешивания различных вязких материалов.
Известен шестеренный насос, содержащий приводной вал, корпус с установлен- 5 ными в нем ведущей и ведомой шестернями и дополнительные шестерни, входящие в зацепление с последними 11).
Известная конструкция не обеспечивает интенсивного перемешивания рабочей смеси с одновременным ее перекачиванием.
Цель изобретения — одновременный процесс перемешивания в перекачивания жидкости.
Поставленная цель достигается тем, что на зубьях дополнительных шестерен выполнены кольцевые проточки, причем дополнительные шестерни входят в зацепление крайними участками зубьев, в проточки каждых двух входящих в зацепление между собой дополчительных шестерен смещены одна относительно другой на ширину проточки.
Кроме того, насос снабжен дополнительным валом, связанным с одной из дополнительных шестерен.
На фиг. 1 изображен насос, общий вид, продольный разрез; на фиг. 2 — шестерни в зацеплении крайними участками зубьев; на фиг. 3 — то же, снабженные дополнительным валом; на фиг. 4 — вид А на фиг. 3.
Насос содержит корпус 1, снабженный патрубками 2 и 3 всасывания и нагнетания, с расположенными в нем ведущей шестерней 4, ведомой шестерней 5 и дополнительйыми шестернями 6 — 8.
В корпусе 1 выполнено отверстие для приводного вала 9. Пары шестерен 5 — 8 выполнены с кольцевыми проточками 10 и входят в зацепление с крайними зубьями 11. В корпусе 1 установлен предохранительный клапан 12 и выполнен перепускной канал 13.
На фиг. 3 показан насос, где пара шестерен 6 выполнена с зубьями, смещенными от торца таким образом, что они входят в промежутки между зубьями шестерен 5, а зубья 14 шестерен 6 и 7 находятся в зацеплении. В корпусе 1 выполнено дополнительное отверстие для дополнительного вала 15 шесте р н и 6.
Насос устанавливают в технологическом потоке «бак — хранилище — насос — бак—
901628
Формула изобретения
f2 ф Г
/ у/1 ° г/1 .
iX(,г /, хранилище» для осуществления циркуляции рабочей смеси с одновременным ее перемешиванием. При включении привода пара шестерен 4 переносит рабочую смесь из патрубка 2 всасывания к шестерням 5 — 8 и далее в патрубок 3 нагнетания. Нагнетательная камера каждой предыдущей пары шестерен служит всасывающей камерой каждой последующей пары шестерен. Для осуществления перемешивания и диспергирования рабочей смеси шестерни 5 — 8 выполнены с радиальными проточками. При этом в зацеплении находятся только крайние зубья, а остальные зубья входят в пазы сопрягающихся шестерен с минимальным зазором, обеспечивающим диспергирование рабочей смеси.
При включении привода рабочая смесь шестернями 5 и 4 переносится в полость всасывания — перемешивания шестерен 6, одна из которых является ведущей и выполнена заодно с дополнительным приводным валом 15. Далее рабочая смесь шестернями 6 — 8 переносится в патрубок 3 нагнетания. Диспергирования рабочей смеси осуществляют за счет вращения смесительной и предыдущей пары шестерен в одном направлении или в противоположных направлениях, но с различными скоростями.
Основным достоинством насоса-смесителя является возможность совмещения функции перекачивания, интенсивного перемешивания и диспергирования рабочей смеси в одном устройстве, что позволяет сократить металлоемкость по сравнению с аналогичными устройствами, при эксплуатации упростить технологическую схему получения однородных жидкостей и ремонтные работы, сократить потребление электроэнергии, уменьшить занимаемую производственную площадь.
1а
Шестеренный насос, содержащий приводной вал, корпус с установленными в нем ведущей и ведомой шестернями и дополнительные шестерни, входящие в зацепление с последними, отличающийся тем, что, с
1s целью одновременного процесса перемешивания и перекачивания жидкости, на зубьях дополнительных шестерен выполнены кольцевые проточки, причем дополнительные шестерни входят в зацепление крайними го участками зубьев, а проточки каждых двух входящих в зацепление между собой дополнительных шестерен смещены одна относительно другой на ширину проточки.
2. Насос по и. 1 отличающийся тем, что, с целью увеличения мощности, насос снабп жен дополнительным валом, связанным с одной из дополнительных шестерен.
Источники информации, принятые во внимание при экспертизе
1. Акцептованная заявка ФРГ ¹ 2751140
F 0I
901628
10 10
PL/7. 2 а
19
7 б
Х
Фиг. д
8//Р А
uz.
