Реферат



Союз Советских

Социалистических

Республик

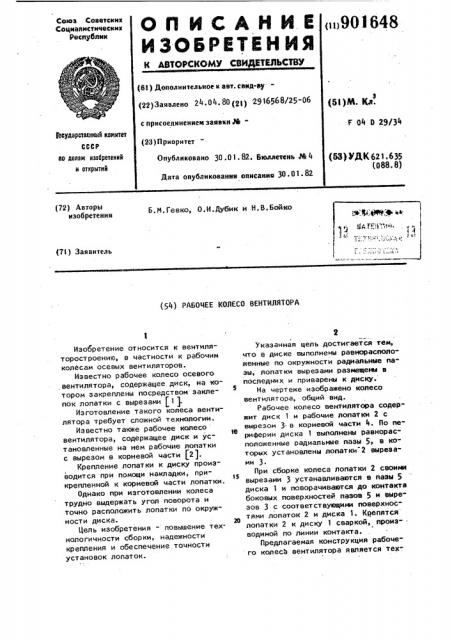

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 90 3 648 (61) Дополнительное к авт. свид-ву (22) Заявлено 24. 04. 80 (р1) 2916568/25-06 с присоединением заявки рте(И)М. Кл.

F 04 D 29/34

3Ьеударетеенкый каинтет

СССР ао делан изобретеник н открытка (23) Приоритет

Опубликовано 30.01. 82. Бтоллетень,% 4

Дата опубликования описания 30 ° 01 ° 82 (И) УДК 621. 635 (088.8) (72) Авторы изобретения

Б.И.Гевко, О.И.Дубик и Н.B.Бойко (71) Заявитель (54) РАБОЧЕЕ КОЛЕСО ВЕНТИЛЯТОРА

Изобретение относится к вентиляторостроению, в частности к рабочим колесам осевых вентиляторов.

Известно рабочее колесо осевого вентилятора, содержащее диск, на котором закреплены посредством заклепок лопатки с вырезами (1 1.

Изготовление такого колеса вентилятора требует сложной технологии.

Известно также рабочее колесо вентилятора, содержащее диск и установленные на нем рабочие лопатки с вырезом в корневой части f2).

Крепление лопатки к диску производится при помощи накладки, прикрепленной к корневой части лопатки.

Однако при изготовлении колеса трудно выдержать угол поворота и точно расположить лопатки по окружности диска.

Цель изобретения - повышение технологичности сборки, надежности крепления и обеспечение точности установок лопаток.

Указанная цель достигается тем, что в диске выполнены равнорасположенные по окружности радиальные пазы, лопатки вырезами размещены в последних и приварены к диску.

На чертеже изображено колесо вентилятора, общий вид.

Рабочее колесо вентилятора содержит диск 1 и рабочие лопатки 2 с вырезом 3 в корневой части 4. По петв риферии диска 1 выполнены равнорасположенные радиальные пазы 5, в которых установлены лопатки 2 вырезами 3

При сборке колеса лопатки 2 своими

$$ вырезами 3 устанавливаются в пазы 5 диска 1 и поворачиваются до контакта боковых поверхностей пазов 5 и вырезов 3 с соответствующими поверхностями лопаток 2 и диска 1. Крепятся лопатки 2 к диску 1 сваркой, произ- . водимой по линии контакта.

Предлагаемая конструкция рабоче" го колеса вентилятора является тех3 991 нологически простой, не требует при изготовлении точного оборудования.

Значительно упрощается процесс сборки колеса, повышается точность установки лопаток, поскольку каждая лопатка имеет свое гнездо (паз) в диске и может поворачиваться только на угол, определяемый шириной паза в диске и вырезом в корне лопатки.

Кроме того, повыш ает ся жест кост ь крепления лопаток, так как часть дис. ка, примыкающая к .поверхности лопатки, образует ребро жесткости.

Формула изобретения

Рабочее колесо вентилятора, содержащее диск и установленные на нем ра648 4 бочие лопатки с вырезом в корневой части, отличающееся тем, что, с целью повышения технологичности сборки, надежности крепления лопаток и обеспечения точности их .установки в диске выполнены равнорасположенные по окружности радиальные пазы, лопатки вырезами размещены в последних и приварены к диску.

Источники информации, принятые во внимание при экспертизе

1. Турбин Б.Т. Вентиляторы сельскохозяйственных машин. Л., "Иашиностроение", 1968, с.20.

2. Авторское свидетельство СССР 78834, кл. F 04 D 29/34, 1948. с
