Реферат

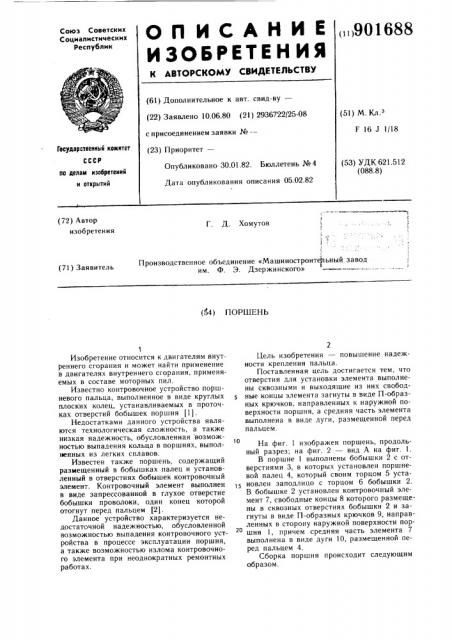

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()901688

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 1006.80 (21) 2936722/25-08 с присоединением заявки № —— (23) Приоритет— (51) М. Кл.

F 16 J 1/18

Государстееииый комитет (53) УДК 621.512 (088.8) Опубликовано 30.01.82. Бюллетень №4

Дата опубликования описания 05.02.82 по делам иэобретеиий и открытий (72) Автор изобретения

Г. Д. Хомутов

Производственное объединение «Машиностроительный завод и м. Ф. Э. Дзер жи нского» (71) Заявитель (54) ПОРШЕНЬ

Изобретение относится к двигателям внутреннего сгорания и может найти применение в двигателях внутреннего сгорания, применяемых в составе моторных пил.

Известно контровочное устройство поршневого пальца, выполненное в виде круглых плоских колец, устанавливаемых в проточках отверстий бобышек поршня (1).

Недостатками данного устройства являются технологическая сложность, а также низкая надежность, обусловленная возможностью выпадения кольца в поршнях, выполненных из легких сплавов.

Известен также поршень, содержащий размещенный в бобышках палец и установленный в отверстиях бобышек контровочный элемент. Контровочный элемент выполнен в виде запрессованной в глухое отверстие бобышки проволоки, один конец которой отогнут перед пальцем (2).

Данное устройство характеризуется недостаточной надежностью, обусловленной возможностью выпадения контровочного устройства в процессе эксплуатации поршня, а также возможностью излома контровочного элемента при неоднократных ремонтных работах.

Цель изобретения — повышение надежности крепления пальца.

Поставленная цель достигается тем, что отверстия для установки элемента выполнены сквозными и выходящие из них свободные концы элемента загнуты в виде П-образных крючков, направленных к наружной поверхности поршня, а средняя часть элемента выполнена в виде дуги, размещенной перед пальцем.

На фиг. 1 изображен поршень, продольный разрез; на фиг. 2 — вид А на фиг. 1.

В поршне 1 выполнены бобышки 2 с отверстиями 3, в которых установлен поршневой палец 4, который своим торцом 5 установлен заподлицо с торцом 6 бобышки 2.

В бобышке 2 установлен контровочный элемент 7, свободные концы 8 которого размещены в сквозных отверстиях бобышки 2 и загнуты в виде П-образных крючков 9, направленных в сторону наружной поверхности пор2 шня 1, причем средняя часть элемента 7 выполнена в виде дуги 10, размещенной перед пальцем 4.

Сборка поршня происходит следующим образом.

901688

Put. 2

fur 1

Составитель Д. Курдасов

Редактор И. Тыкей Техред A. Бойкас Корректор В. Бутяга

Заказ 12339/43 Тираж 980 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1!3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 з

В поршень 1 устанавливают палец 4, после чего в сквозные отверстия 3 бобышек 2 вводят свободные концы 8 контровочного элемента 7 и загибают их в виде П-образных крючков 9, при этом среднюю часть элемента 7 размещают перед пальцем 4.

При работе средняя часть элемента 7 препятствует выпадению пальца 4 из поршня 1, а загнутые крючки 9 надежно закрепляют контровочный элемент в теле поршня 1.

Предлагаемое устройство позволяет повысить надежность работы поршня за счет исключения возможности выпадения пальца и обеспечивает возможность использования одного и того же контровочного элемента при ремонтных работах.

4 формула изобретения

Поршень, содержащий размещенный в бобышках палец и установленный в отверстиях бобышек контровочный элемент, отличающийся тем, что, с целью повышения надежS ности крепления пальца, отверстия для установки элемента выполнены сквозными и выходящие из них свободные концы элемента загнуты в виде П-образных крючков, направленных к наружной поверхности поршня, а средняя часть элемента выполнена в виде

4о дуги, размещенной перед пальцем.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции № 2388139, кл. F 02 F 3/28, опублик. 1977.

2. Патент ФРГ № 2513579, кл. F 16 J 1/18, опублик. 1978.
