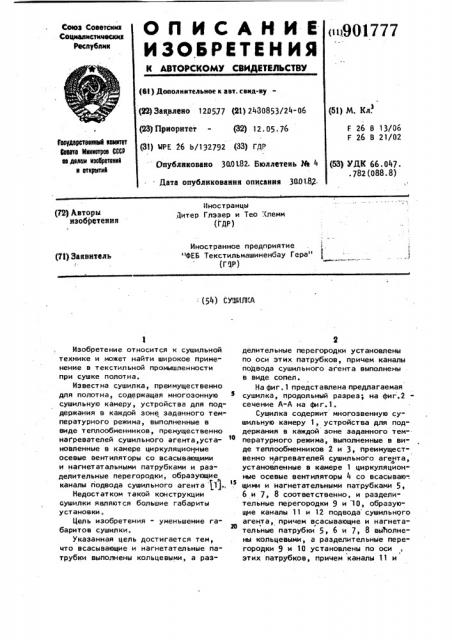

ОП ИСАНИЕ(«)901777
ИЗОВРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскнз
Социалистичесюа
Республик (в! ) Дополнительное к авт. свнд-ву (22) Заявлено 120577 (21) 2480853/24-06 (23) Приоритет - (32) 12. 05. 76 (31) MPE 26 Ь/132792 (33) ГДР (51) М. Кл.
F. 26 В 13!06
F 26 8 21/02 йцфврстваввй аанатат вааата Мшшатраа СЫР в далем изабретаааЯ и аткрмтмЯ
Опубликовано 3lNL82. Бвллетень 36 4 (5З) УЙК 66.047 °
° 782(088.8) Ната опубликования описания 3001.8g.
Иностранцы
Дитер Глэзер и Тео ;<лемм (72) Авторы изобретения (ядр) Иностранное предприятие
"ФЕБ Текстильмашиненбау Гера" (7)) Заявитель (54) CY3l1JlllA
Изобретение относится к сушильной технике и может найти широкое применение в текстильной промышленности при сушке полотна.
Иэ вест на сушилка, преи мущест венно для полотна, содержащая многозонную сушильную камеру, устройства для поддержания в каждой зоне заданного температурного режима, выполненные в виде теплообменников, премущественно наГревателей сушильного агента, установленные в камере циркуляционные осевые вентиляторы со всасывающими и нагнетатальными патрубками и разделительные перегородки, образующие каналы подвода суинльного агента $1)., Недостатком такой конструкции сушилки являются большие габариты установки.
Цель изобретения - уменьшение га" баритов сушилки.
Укаэанная цель достигается тем, что всасывающие и нагнетательные патрубки выполнены кольцевыми, а разделительные перегородки установлены по оси этих патрубков, причем каналы поДвода сушильного аге нт а выполнены в виде сопел.
На фиг. 1 представлена предлагаемая сушилка, продольный разрез; на фиг .2 сечение А-А на фи г. 1.
Сушилка содержит многозвенную сушильную камеру 1, устройства для поддержания в каждой зоне заданного тем10 пературного режима, выполненные в виде теплообменников 2 и 3, преимущественно нагревателей сушильного агента, установленные в камере 1 циркуляционные осевые вентиляторы 4 со всасываю-. !
5 щими и йагнетательными патрубками 5, 6 и 7, 8 соответственно, и разделительные перегородки 9 и 10, образующие каналы 11 и l2 подвода сушильного агента, причем всасывающие и нагнета"
/ тельные патрубки 5, 6 и 7, 8 выполнены кольцевыми, а разделительные пере" городки 9 и 10 установлены по оси этих патрубков, причем каналы 11 и формула изобретения
true.
3 901
12 подвода сушильного агента выполнены в виде сопел 13 и 14.
Сушилка работает следующим обра" зом.
Высушиваемый материал, например полотно, находится в горизонтальной плоскости и обдувается воздухом с разной температурой сверху и снизу полотна. Циркуляция воздуха осуществляется вентилятором 4, засасываемый воздух нагревается теплообменниками
2 и 3 до двух различных температур и направляется по двум каналам 11 и
12 к поверхности полотна.
Предлагаемое выполнение сушилки позволяет интенсифицировать процесс сушки и одновременно уменьшить ее. габариты.
1. Сушилка, преимущественно для полотна, содержащая многоэонную су777 4 шильную камеру, устройства для поддержания в каждой зоне заданного температурного режима, выполненные в виде теплообменников, преимущественно нагревателей сушильного агента, установленные в камере циркуляционные осевые вентиляторы со всасывающими и нагнетательными патрубками и разделительные перегородки, обраэуащие
fQ каналы подвода сушильного агента, отличающаяся тем, что, с целью уменьшения габаритов, всасывающие и нагнетательные патрубки выполнены кольцевыми, а разделительные
1з перегородки установлены по оси этих .патрубков.
2. Сушилка по и. 1, о т л ич а в.щ а я с я тем, что, каналы подвода сушильного агента выполнены ув в виде сопел.
Источники информации, принятые во внимание при экспертизе
1,Патент СССР 116071, кл.F 26 В 21/00, 1В26.
