Реферат

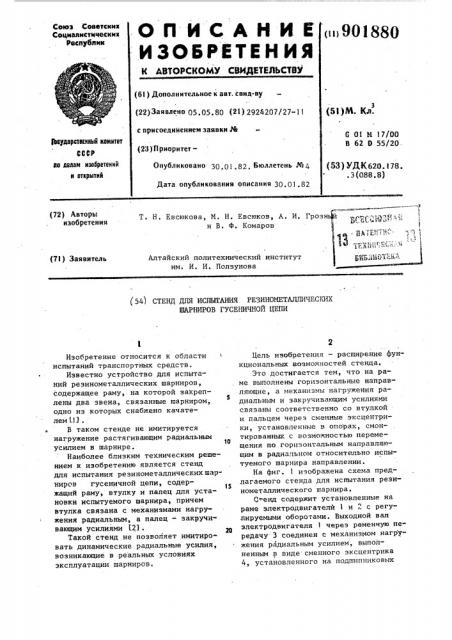

Oll HCAHHK

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советск из

Социалистических

Реснублин (iii 9p l ggp (61) Дополнительное к авт. свид-ву (22) Заявлено 05.05. 80 (21) 2924207/27-11 (51)М. Кл. с присоединением заявки РЙ (23) П риоритет—

6 01 N 17/00

В 62 О 55/20.

3Ъауяерстеееный камнтет

СССР еа делам изабретенккй н аткрыткй

Опубликовано 30.01 82 Бюллетень №4

Дата опубликования описания 3Q,Q) 82 (53) УДКб20.178..3(08З.8) (72) Авторы изобретения

Т. Н, Евсюкова, М. Н. Евсюков, А. И. Грозный ВС76, Ыа и В. Ф. Комаров

ДА1т.:.. -.

Зд (71) Заявитель

Алтайский политехнический институт им. И. И. Ползунова (541 СТЕНД ДЛЯ ИСПЫТАНИЯ РЕЗИНОИЕТАЛЛИЧЕСКИХ

ШАРНИРОВ ГУСЕНИЧНОЙ ЦЕПИ

Изобретение относится к области испытаний транспортных средств.

Известно устройство для испытаний резинометаллических шарниров, содержащее раму, на которой закреплены два звена, связанные шарниром, одно из которых снабжено качателем И3 .

В таком стенде не имитируется нагружение растягивающим радиальным усилием в шарнире.

Наиболее близким техническим решением к изобретению является стенд для испытания резинометаллических шарниров гусеничной цепи, содержащий раму, втулку и палец для установки испытуемого шарнира, причем втулка связана с механизмами нагружения радиальным, а палец — закручивающим усилиями Г2).

Такой стенд не позволяет имитировать динамические радиальные усилия, возникающие в реальных условиях эксплуатации шарниров, Цель изобретения — расширение функциональных возможностей стенда.

Это достигается тем, что Hà раме выполнены горизонтальные направляющие, а механизмы нагружения радиальным и закручивающим усилиями связаны соответственно со втулкой и пальцем через сменные эксцентрики, установленные в опорах, смонтированных с возможностью перемещения по горизонтальным направляющим в радиальном относительно испытуемого шарнира направлении.

На фиг. 1 изображена схема предлагаемого стенда для испытания резинометаллического шарнира.

С енд содержит установленные на раме электродвигателй 1 и 2 с регулируемыми оборотами. Выходной вал электродвигателя 1 через ременную пе" редачу 3 соединен с механизмом нагружения радиальным усилием, выполненным в виде сменного эксцентрика

4, установленного на подшипниковых ляющих 6. Необходимую степень обжатия резинометаллического шарнира

13 создает разъемная втулка 14.

От электродвигателя 2 через ременную передачу 7 крутящий момент передается на эксцентрик 8, который через разъемную штангу 11 создает знакопеременное закручивание резинометаллического шарнира 13. Величина эксцентриситета эксцентрика

8 определяет угол закручивания испытуемого шарнира. Сменой эксцентрика 8 достигается изменение угла закручивания °

Изменение величин угловой и радиальной жесткости реэинометаллического шарнира, динамической нагрузки осуществляется путем тензометрирования.

В процессе работы стенда для испытания резинометаллического шарнира этот шарнир охлаждается водой.

Использование предлагаемого стенда для испытания резинометаллического шарнира ио сравнению с существующими стендами для испытания резинометаллических шарниров обеспечивает расширение области исследуе мых параметров.

Формула изобретения

Стенд для испытания резинометаллических шарниров гусеничной цепи, содержащий раму, втулку и .палец для установки испытуемого шарнира, причем втулка связана с механизмами нагружения радиальным.", а палец — закручивающим усилиями, о тл и ч а ю шийся тем, что, с целью расширения функциональных возможностей, на раме выполнены горизонтальные направляющие, а механизмы нагружения радиальным и закручивающим усилиями связаны соответственно со втулкой и пальцем через сменные эксцентрики, установленные в опорах, смонтированных с возможностью перемещения по горизонтальным направляющим в радиальном относительно испытуемого шарнира нап». равлении

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

У 155983, кл. (i 01 M 17/00, 1962.

2. Авторское свидетельство СССР

Р 657302, кл. С 01 М 13/00, 15.04.79 (npoToTHn).

3 901880 4 опорах 5. Опоры 5 расположены на перемещающихся в горизонтальной плоскости направляющих 6, выполненных на раме.

Выходной вал электродвигателя 2 через ременную передачу 7 соеди-. нен с механизмом нагружения закручивающим .усилием, выполненным в виде сменного эксцентрика 8, установленного на подшипниковьгх опорах 9. Опо- 10 ры 9 расположены на перемещающихся в горизонтальной плоскости направляющих 10. Эксцентрик 8 взаимодействует с разъемной штангой ll, соединенной с пальцем 12 испытуемого 15 шарнира 13, Для проведения испытаний резинометаллический шарнир 13 запрессовывается во втулку 14. Резинометаллический шарнир 13 установлен на подшипниковых опорах 15, расположенных на перемещающихся в горизонтальной плоскости направляющих 16.

На съемных пластинах 17 смонтированы тензодатчики 18. Такое размещение тензодатчиков позволяет производить измерения вплоть до разрушения испытуемого резинометалличеекого шарнира 13.

Выполнение штанги 11 разъемной позволяет в короткий срок производить установку резинометаллического шарнира 13. Применение подшипниковых опор 5, 9 и 15 на направляющих 6 10 и )6 обеспечивает пере-, Э

35 мещение этих опор для установки резинометаллического шарнира 13 и сменных эксцентриков 4 и 8.

От электродвигателя T через ременную передачу 13 передается вращение на эксцентрик 4, эксцентриситет которого обеспечивает радиальную пульсирующую динамическую нагрузку на исследуемый резинометаллический шарнир 13, определяет амплитуду пульсирующей динамической нагрузки. Сменой эксцентриков 4 достигается изменение амплитуды.

Перемещением опор 5 на направляю" щих 6 в горизонтальной плоскости и, 50 следовательно, эксцентрика 4, обеспечивается радиальное статическое нагружение резинометаллического шарнира 13. При необходимости нагру7 жения испытуемого шарнира только статической нагрузкой, электродви55 гатель 1 не включается, а необходимое статическое усилие обеспечивается перемещением опор 5 на направ901880
