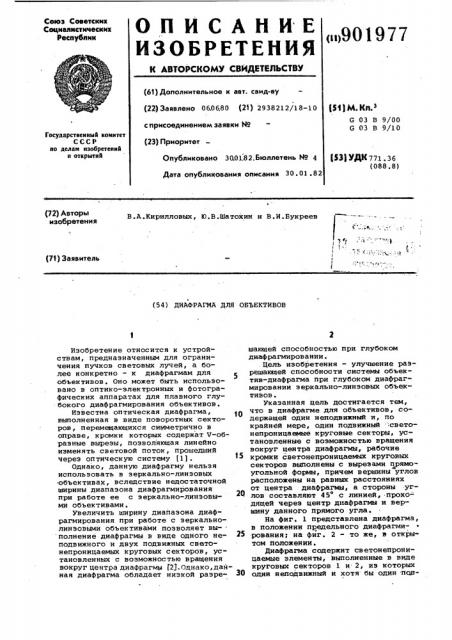

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсиик

Социалистических

Республик (u>9019 77 (61) Дополнительное к авт. свид-ву (22) Заявлено 060680 (21) 2938212/18-10 с присоединением заявки ¹ (23) Приоритет

Опубликовано 3001.82. Бюллетень ¹ 4

Дата опубликования описания 30.01 ° 82

1з11 М. Кд.з

G 03 В 9/00

G 03 В 9/10

Государственный комитет

СССР ио делам изобретений и открытий (33) УДК 771.36 (088.8) (72) Авторы изобретения

В.A.Êaðèëëîâûõ, Ю.В.Шатохин и В.И.Букреев (71) Заявитель (54) ДИАФРАГМА ДЛЯ ОБЪЕКТИВОВ

Изобретение относится к устройствам, предназначенным для ограничения пучков световых лучей, а более конкретно — к диафрагмам для объективов. Оно может быть использовано в оптико-электронных и фотографических аппаратах для плавного глубокого диафрагмирования объективов.

Известна оптическая диафрагма, выполненная в виде поворотных секторов, перемещающихся симметрично в оправе, кромки которых содержат U-образные вырезы, позволяющая линейно изменять световой поток, прошедший через оптическую систему ll).

t5

Однако, данную диафрагму нельзя использовать в зеркально-линзовых объективах, вслецствие недостаточной ширины диапазона диафрагмирования при работе ее с зеркально-линзовыми объективами.

Увеличить ширину диапазона диафрагмирования при работе с зеркальнолинзовыми объективами позволяет вы- полнение диафрагмы в виде одного не- 25 подвижного и двух подвижных светонепроницаемых круговых секторов, установленных с возможностью вращения вокруг центра диафрагмы (23. Однако, данная диафрагма обладает низкой разрешающей способностью при глубоком диаф ра гмиров анин .

Цель изобретения — улучшение разрешающей способности системы объектив-диафрагма при глубоком диафрагмировании зеркально-линзовых объективов .

Указанная цель достигается тем, что в диафрагме для объективов, содержащей один неподвижный и, по крайней мере, один подвижный :светонепроницаемые круговые секторы, установленные с возможностью вращения вокруг центра диафрагмы, рабочие кромки светонепроницаемых круговых секторов выполнены с вырезами прямоугольной формы, причем вершины углов расположены на равных расстояниях от центра диафрагмы, а стороны углов составляют 45 с линией, проходящей через центр диафрагмы и вершину данного прямого угла.

На фиг. 1 представлена диафрагма, в положении предельного диафрагмированияк на фиг. 2 - то же, в открытом положении.

Диафрагма содержит светонепроницаемые элементы, выполненные в виде круговых секторов 1 и 2, из которых оцин неподвижный и хотя бы один поп901977

Формула изобретения (Рог. 7

Составитель В.Панфилова

Редактор Л.Горбунова Техред И. Гайду Корректор Ю.Макаренко

Заказ 12380/57 Тираж 488 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

ll 3035, Москва, Ж-35, Раушская наб., д. 4/5 ! Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 вижный, имеющий возможность вращаться вокруг центра 3 диафрагмы, плавно регулируя степень пропускания потока излучения. Рабочие кромки 4 светонепроницаемых круговых секторов

2 выполнены с вырезами 5 прямоугольной формы. Расположение вырезов 5 таково, что вершины б углов вырезов находятся на одинаковых расстояниях от центра 3 диафрагмы, а стороны 7 углов составляют 45 с линией, лежащей в плоскости диафрагмы и проходя. щей через центр 3 диафрагмы и вершину 6 данного прямого угла.

Диафрагма работает следующим образом.

При вращении круговых секторов 2 происходит диафрагмирование светового потока, проходящего через объектив (не показан). При глубоком диафрагмировании, когда круговые сектора. 2 сближаются, действующее отверстие 8 объектива представляет собой четырехугольник, близкий к квадрату. Такая форма действующего отверстия объектива позволяет при одинаковой степе- ни диафрагмирования существенно улучшить разрешающую способность диафрагмы по сравнению с,известными диафрагмами при диафрагмировании зеркально-линзовых объективов.

Диафрагма для объективов, содержащая один неподвижный и, по крайней мере, один подвижный светонепроницаемые круговые секторы, установленные с воэможностью вращения вокруг центра диафрагмы, о т л и - ч а ю щ а я с я. тем, что, с целью повышения разрешающей способности при глубоком диафрагмировании зеркально-линзовых объективов, рабочие кромки светонепроницаемых круговых секторов выполнены с вырезами прямоугольной формы, причем вершины углов расположены на равных расстояниях от центра диафрагмы, а стороны углов составляют 45 с линией„ проходящей через центр диафрагмы и вершину данного прямого угла.

Источники информации, принятые во внимание при экспертизе

l. Патент ФРГ Р 1266124, кл. 57а, 30, 1968.

2. Патент США М 2349042, кл. 240.

46, 1961 (прототип) .
