Способ дубления желатинсодержащих фотографических слоев

Способ дубления желатинсодержащих фотографических слоев

Иллюстрации

Показать все

Реферат

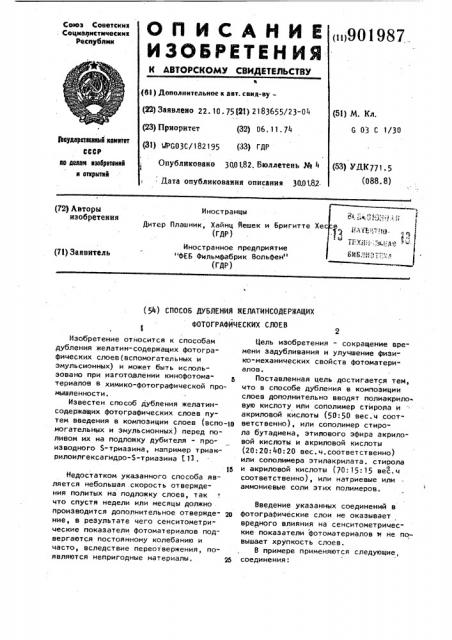

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскин

Соцналистнческнн

Республик дц901987 (61) Дополнительное к авт. свил-ву— (22) Заявлеио 22. 10. 75(21) 2183655/23-04 (23} Приоритет (32) 06. 11. 74 (31) ИРСОЗС/182195 (33} ГДР

Опубликовано 300 1.82. Бюллетень № 4

: Дата опубликования описания 30.01.82. (51) М. Кл.

6 03 С 1/30

1еаударстацпвй кеянтет

СВОР ае делая азоарвтаннй и атнрытнй (53) УЙК771 ° 5 (088. 8) (72} Авторы изобретения

Иностранцы

Дитер Плашник, Хайнц Йешек и Бригитте Хе (ГДР) Иностранное предприятие

"ФЕБ фильмфабрик Вольфен" (73) Заявитель (ГДР) ЕЛАТИНСОДЕРЖАЩИХ

СКИХ СЛОЕВ (54) СПОСОБ ДУБЛЕНИЯ Ж

ФОТОГРАФИЧЕ!

Изобретение относится к способам дубления желатин-содержащих фотографических слоев(вспомогательных и эмульсионных) и может быть использовано при изготовлении кинофотоматериалов в химико-фотографической промышленности.

Известен способ дубления желатинсодержащих фотографических слоев путем введения в компоэиции слоев (вспо-10 могательных и эмульсионных) перед поливом их на подложку дубителя - производного S-триазина, например триакрилоилгексагидро-S-триазина Г Л .

Недостатком указанного способа является небольшая .скорость отверждения политых на подложку слоев, так что спустя недели или месяцы должно производится дополнительное отвержде- 20 ние, в результате чего сенситометрические показатели фотоматериалов подвергаются постоянному колебанию и часто, вследствие переотвержения, появляются непригодные материалы. 25

Цель изобретения — сокращение времени задубливания и улучшение физико-механических свойств фотоматери" алов.

Поставленная цель достигается тем, что в способе дубления в композиции слоев дополнительно вводят полиакриловую кислоту или сополимер стирола и акриловой кислоты (50:50 вес.ч соответственно), или сополимер стирола бутадиена, этилового эфира акриловой кислоты и акриловой кислоты (20:20:40:20 вес.ч.соответственно) или сополимера этилакрилата. стирола и акриловой кислоты (70: 15: 15 вес.ч соответственно), или натриевые или аммониевые соли этих полимеров., Введение укаэанных соединений в фотографические слои не оказывает вредного влияния на сенситометричес" кие показатели фотоматериалов м не п ; вышает хрупкость слоев °

В примере применяются следующие, соединения:

901987

Как следует из приведенных данзв ных, предлагаемый способ позволяет значительно сократить время задубе ливания фотографических слоев и улучшить физико-механические свойства фо" томатериалов без ухудшения сенситометрических показателей.

Таблица 1

Полимер, Температура

1 воспламенения

0С

Набухание Я (г Н О/смР жел) Дубитель, r 70

3,20

0,5 Соед.1

0,5 Соед.2

«70

0,5 Соед.3

2,60 70

2,35

0,5 Соед..4

1,0 Соед,5 70

2,31

15 Соед. 8 (соль-йа+ ) >70

0,5 Соед.l

2,91

Соединение 1 триакрилформаль (триакрилоилгексагидро-S-триазин) соединение 2 2-амино-4,6-дихлорЬ-триазин1 соединение 3 2-,р-толуол сульфамидо-4,6-дихлор-S- триазин; соединение 4 соль натрия 2-гидрокси"

-4,6-дихлор-S-триазина соединение

5 полимерное отверждающее вещество на основе гуанидированной желатины с монохлор-5-триазиниловыми группировками;. соединение 6 полиакриловая

-кислота;. соединение 7 сополимер из

50 вес.ч. стирола и 50 вес.ч.акрило вой кислоты соединение8 сополимер из

20 вес.ч. стирола, 20 вес.ч. бутадиена, 40 вес.ч. этилового эфира акриловой кислоты и 20 вес.ч. акрнловой кислоты, соединение 9 сополимер из

70 вес.ч. зтилакрилата, 15 вес.ч. стирола и 1.5 вес.ч, акриловой кислоты.

В качестве полимерных соединений содержащих карбоновокислотные группы применяются преимущественно соли натрия, калия или аммония, Предлагаемые полимерные соединения применяются в количестве 0„5-504 веса сухой велатины.

П р и и е р 1. К 1 л 83-ного желатинового раствора вспомогательíîro слоя добавляют различные триази новые дубители и полимеры, содернвщи группы карбоновых кислот. Пробы дово= дят до величины рН"7 и поливают на триацетатную основу, ф

После инкубации политых проб (5 о суток 50 С, относительная влажность

203) определяют их физико-механические свойства.

Полученные значения и использованные соединения приведены в табл,1.

Пример 2. Определяют физикомеханические параметры полученных

10 проб из примера 1 для характеристики " кинетики отверждения,, Полученные значения представлены в табл.. 2.

35 Пример. 3. 10 кг: высокочувствительной эмульсии из бромистоиодистого серебра и аммиака для рентегновс-. ких.целей стабилизируют триазиндолизином, доводят рН до величины 6,8 делят

2в на 10 равных частей и дополнят указан- -. ными в табл.3 дубителями и полимерами. . После полива эмульсий на подложки материалы инкубируют 2 сут. и определяют физико-механические и сенсито23 .метрические показатели.

Полученные результаты представлены в табл, 3.

901987

5 6

Продолжение табл ° 1

Набухание (г Н О/см" жел) Дубитель, г

Полимер., г

15 Соед. 6 (соль-NH> ) . 1,65

0,5 Соед.2

>70

15 Соед. 7 (соль-КН ) 1,94

0,5 Соед.3 о 70

0,5 Соед.4 70

1,52

1,56

1,0 соед.5 70 Таблица 2!

Набухание - Q (r Н О/си жел) через, сут.. .3

Дуби тель, Полимер r

0 5 Соед. 1

4,60 4,54 4,30 3,89

3,61

0,5 Соед. 2

2,42

3 ° 15 2э,91 2е,70 2,56 2,48

0,5 Соед. 3

3,60 3,45 3,16 2,91

2,61

3,20 2,90 2,81 2,50 2,41

0,5 Соед.

2,34

3 30 2,98 2,78 2 56 2 40

1,0 Соед. 5

2,30

Постоянное

0,5 Соед. 2 15 Соед. 6(соль-КН ) 2,40 2,.04 1,66 П о с т о.я н н о е

То же

15 Соед. 9 (соль-КН ) t

15 Соед 9 (соль-NH )

0,5 Соед. 1 15 Соед. 8(соль- Ма ) 3,96 3,65 2,12 2,88

0,5 Соед. 3 15 Соед. 7(соль-ИНч) 2,62 2,12 1,89

0,5 Соед. 4 15 Соед . 9(соль-NH> ) 2,31 1,94 1,50

1,0 Соед. 5 15 Соед.9, соль- КМ ) 2,28 1,78 1,54

Температура воспламенения С

901987

Таблица 3

Дубитель, г на 1 кг змульПолимер, r, на 1 кг

Набухание, Q (г Н О) см змул: .) Контрастностьь эмульсии сии

0,5. Соед,l

4,21

93,5 2,8

3 30

81 3 2,7

2,0 Соед.12,24

71,0 2,5

0,5 Соед.4

93,0 2,8

1,Î Соед.4.

8О,5

2,20

2,7

2,0 Соед.4

1,94

71,0 2,4

1,0 Соед. 1

81,3 2„8

20 Соед. 7

2,91

80„0

20 Соед. 7

2,7

20 Соед. 7 (соль-NH1, ) l,О Соед. 4

79,б 2,7

20 Соед, 9 (соль-ЙНь ) 1,0 Соед. 4

1,78 81,0 2,8 сополимер стирола, бутадиена, этилового зфира акриловой кислоты и акриловой кислоты .(20: 20: 40: 20 вес.ч. соответственно1, или сополимер зтилакрилата, стирола и акриловой кислоты (70: 15: 15 вес. ч. соответственно), или натриевые или аммониевые соли вышеуказанных полимеров.

Формула изобретения

Источники информации, принятые во внимание при зкспертизе

1.Заявка 4Pf If 1924533,кл 57 Ь 1/06одублик. l969 (прототип), ВНИИПИ Заказ 12380/57 Тираж 488 Подписное

Филиал ППП "Патент", r. Ужгород, ул.Проектная,4

Способ дубления желатинсодержащих Фотографических слоев путем введения в композиции слоев перед поли-" вом на подложку дубителя — производного S-xpxaa aa, о т л и ч а ю щ и йс я тем, что, с целью сокращения времени задубливания и улучшения физико-механических свойств Фотома- Бв териалов, в композиции слоев дополнитель вводят полиакриловую кислоту или сополимер стирола и акриловой кислоты (50:50 вес ° ч. соответственно)„ или

Относительная чувствительность
