Реферат

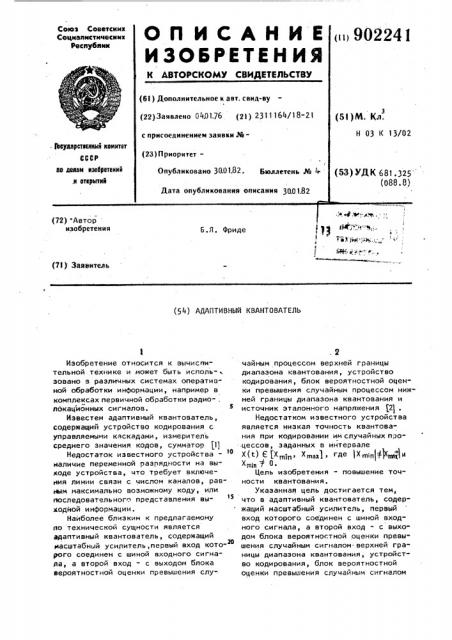

Союз Советсиик

Социапмстичесиик

Республик

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. саид-ву (22) Заявлено 0401.76 (2) ) 2311164/18-21 (51)M. Кд.

Н 03 К 13/02 с присоединением заявки ЭЙевсударстеенный квинтет

СССР (23) ПриоритетI

Опубликовано 30.01.82. Бюллетень JA 4

Дата опубликования описания 300 1.82

IIo делам нзобретеннй,н открытнй (53) УДК 681.3гБ (088.8) (72) Автор изобретения

Б.Л, Фриде (7l) Заявитель (4) АДАПТИВНЫЙ КВАНТОВАТЕЛЬ

Изобретение относится к вычиспительной технике и может быть исполь- i зовано в различных системах оперативной обработки информации, например в комплексах первичной обработки радио- . лсжационных сигналов.

Известен адаптивный квантователь, содержащий устройство кодирования с управляемыни каскадами, измеритель среднего значения кодов, сумматор (1)

Недостаток известного устройства — О наличие переменной разрядности на выходе устройства, что требует включения линии связи с числом каналов, равным максимально возможному коду, или последовательного представления выходной информации.

Наиболее близким к предлагаемому по технической сущности является адаптивный квантователь, содержащий масштабный усилитель, первый вход кото-З рого соединен с шиной входного сигнала, а второй вход - с выходом блока вероятностной оценки превышения случайным процессом верхней границы диапазона квантования, устройство кодирования, блок вероятностной оценки превышения случайным процессом ниж" ней границы диапазона квантования и источник эталонного напряжения (21 .

Недостатком известного устройства является низкая точность квантования при кодировании им случа" íûõ n:ioцессов, заданных в интервале

Х(Г) Е (mm, "maal где l>min(kgmsgl4

Х,„1 0.

Цель изобретения - повышение точности квантования.

Указанная цель достигается тем, что в адаптивный квантователь, содержащий масштабный усилитель, первый вход которого соединен с шиной входного сигнала, а второй вход - с выхо" дом блока вероятностной оценки превышения случайным сигналом верхней границы диапазона квантования, устройство кодирования, блок вероятностной оценки превышения случайным сигналом

902241

Формула изобретения нижней границы диапазона квантования, введен сумматор, первый вход которого соединен с выходом масштабного усилителя, второй вход — с выходом блока вероятностной оценки превышения случайным сигналом нижней границы диапазона квантования, а выход " с входом устройства кодирования, выход младшего разряда которого соединен со со входом блока вероятностной оценки 1о превышения случайным сигналом нижней границы диапазона квантования, а вы" ход старшего разряда - с входом блока вероятностной оценки превышения случайным сигналом верхней границы диа-. is пазона квантования.

На чертеже представлена структурная "схема устройства.

Адаптивный квантователь содержит масштабный усилитель, 1, устройство 2 кодирования, блок 3 вероятностной оценки превышения случайным сигнапом верхней границы диапазона квантования блок 4 вероятностной оценки превышения случайным сигналом нижней. границы р диапазона квантования и сумматор 5.

В предлагаемом устройстве сумматор 5, устройство 2 кодирования и блок 4 вероятностной оценки превышения процессом нижней границы диапазо- зв на квантования образуют новую петлю обратной связи, назначение которой состоит в вероятностной оценке выхо" да случайного сигнала X(t) эа уровень

Х „;д и выработке такого смещения ко35 торое обеспечило бы нахождение преобразованного сигнала У(т.) выше уровня

Хе-тх - Xm»„ъ с вероят ност ью Р, где число уровней квантования. Вторая петля обратной связи образована масштабным усилителем 1 и блоком 3 вероят" ностной оценки превышения случайным сигналом верхней границы диапазона квантования.

Адаптивный квантователь работает следующим образом.

Случайный сигнал X(t) через масштабный усилитель 1 поступает на вход устройства 2 кодирования. При этом блок 3 управляет коэффициентом передачи масштабного усилителя 1, а блок

4 — смещением преобразованного сигнала. При этом входной сигнал устройства 2 кодирования равен 55 ч() = x(t) w - х1„, где W - коэффициент передачи масштабного усилителя 1.

Управляющее воздействие в блоках

3 и 4 формируется в 2 независимых по дальности каналах. В каждом канале эа и последовательных зондирований

s m дискретах дальности блок 3 оценивает вероятность превышения порога

Х эх, а блок 4 - вероятность превыХпмх - Х miry шения порога

Далее эти вероятности сравниваются с априорными значениями (Рг -. для блока 4 и Р; - для блока 3) и вырабатываются управляющие воздействия (коэффициент передачи W масштабного усилителя 1 и смещение Xi 1+), обеспечивающие в состоянии динамического равновесия находение преобразованного случайного сигнала М() - X(t) W-X„;„

Г„Х«max»" Ху 1в». в интервале --------- -; Х „ с вероятностью Р = Р - Р-.

Так как в предлагаемом устройстве отслеживаются и нижняя и верхняя границы области определения процесса

X(t) и он не только масштабируется, но и центрируется, то заданное число уровней квантования К, в отличие от известного устройства располагается оптимально. При этом обеспечивается потенциальная точность квантования (для заданного k) ликвидируется избыточность и предотвращаются нелинейные искажения входного сигнала.

Адаптивный квантователь, содержащий масштабный усилитель, первый вход которого соединен с шиной входного сигнала, а второй вход - с выходом блока вероятностной оценки превышения случайным сигналом верхней.границы диапазона квантования, устройство кодирования, блок вероятностной оценки превышения случайным сигналом нижней границы диапазона квантования, отличающийся тем, что, с целью повышения точности квантования, в него, дополнительно введен сумматор, первый вход которого соединен с выходом масштабного усилителя, второй вход - с выходом блока вероятностной оценки превышения случайным сигналом,нижней границы диапазона квантов ния, а выход - co входом устройства кодирования, выход младшего разряда

902241

У (Ф) Составитель Н. Козлов

Техред M.Ðåéâåñ Корректор А.ференц

Редактор А.Иотыль

Заказ 12419/70 Тираж 953 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5 .

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

5 которого соединен со входом блока вероятностной оценки превышения случайным сигналом нижней границы диа" пазона квантования, а выход старше" го разряда " с входом блока вероятностной оценки превышения случайным сигналом верхней границы диапазона квантования.

Источники информации, принятые во внимание при экспертизе. 1. Авторское свидетельство СССР

N 293239э Н 03 I(13/02 1969.

s 22. . 1Га л у ш кKи н H АA.. И ., Зотов Ю.Я. и

Юикунов Ю.А. Оперативная обработка экспериментальной информации. M.

"Энергия", 1972, с. 46-49 (прототип).
