Реферат

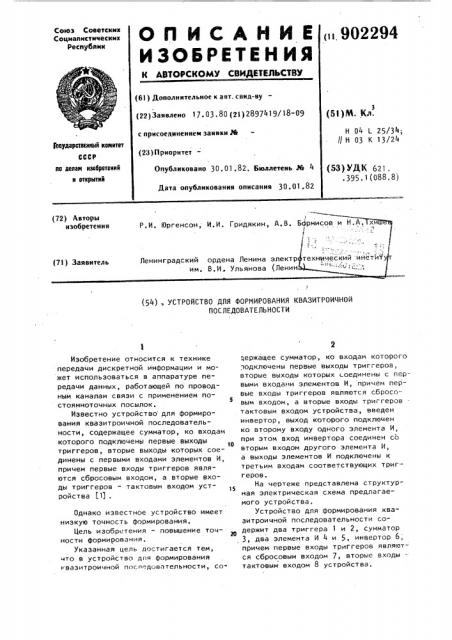

Союз Советсимк

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< 902294 (61) Дополнительное к авт. свид-ву (51)М. Кл, (22) Заявлено 17. 03. 80 (21) 2897419/18-09 с присоединением заявки,% (23) Приоритет

Н 04 L 25/341

// Н 03 К 13/24

Гоаударстеениый калитет

Опубликовано 30.01.82. Бюллетень Ýé 4

Дата опубликования описания 30.01.82

Il0 делам изобретений н атнрнтнй (53) УДK 621.

° 395.1(088.8) P È. Юргенсон, И.И. Гридякин, А.В. Бфрмисов и Н.А.ТхйШЩ ..1 (72) Авторы изобретения (54), УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ КВАЗИТРОИЧНОЙ

ПОСЛЕДОВАТЕЛЬНОСТИ

Изобретение относится к технике передачи дискретной информации и может использоваться в аппаратуре передачи данных, работающей по проводным каналам связи с применением постоянноточных посылок.

Известно устройство для формирования квазитроичной последовательности, содержащее сумматор, ко входам которого подключены первые выходы

1Î триггеров, вторые выходы которых соединены с первыми входами элементов И, причем первые входы триггеров являются сбросовым входом, а вторые входы триггеров — тактовым входом уст15 ройства (1) .

Однако известное устройство имеет низкую точность формирования.

Цель изобретения — повышение точ20 ности формирования.

Укаэанная цель достигается тем, что в устройство для формирования квазитроичной последовательности, содержащее сумматор, ко входам которого

1одключены первые выходы триггеров, вторые выходы которых соединены с первыми входами элементов И, причем первые входы триггеров являются сбросовым входом, а вторые входы триггеров тактовым входом устройства, введен инвертор, выход которого подключен ко второму входу одного элемента И, при этом вход инвертора соединен со вторым входом другого элемента И, а выходы элементов И подключены к третьим входам соответствующих триггеров.

На чертеже представлена структурная электрическая схема предлагаемого устройства.

Устройство для формирования квазитроичной последовательности содержит два триггера 1 и 2, сумматор

3, два элемента И 4 и 5, инвертор 6;, причем первые входы триггеров являются сбросовым входом 7, вторые входы тактовым входом 8 устройства.

902294

Формула изобретения

ВПИИПИ Заказ 12433/72 Тираж 684 Подписно»

1: п,,ю ППП "Патент, г. Ужгород, ул. Проектная, 4

Устройство работает следующим образом.

Перед началом приема кодовой комбинации триггеры 1 и 2 устанавливаются в нулевое состояние сигналом по сбросовому входу 7. Исходная двоичная последовательность со входа устройства поступает непосредственно на вход элемента И 5 и через инвертор

6 - на вход элемента И 4. При наличии единичного бита на входе устройства триггеры 1 и 2 по каждому тактовому импульсу, поступающему на второй вход триггеров, изменяют свое состояние на противоположное. При наличии нулевого бита на входе устройства триггеры 1 и 2 возвращаются в нулевое состояние (если триггеры уже находились в нулевом состоянии, то изменений состояния не происходит), Сигналы с прямых выходов триггеров 1 и 2 поступают на инвертирующий и неинвертирующий входы сумматора 3, выход которого является выходом устройства.

Таким образом, устройство обеспечивает формирование 3-х-уровневой последовательности, изменение уровней в которой происходит по каждому биту

4 исходной двоичной последовательности и обладает более высокой помехозащищенностью в той же полосе частот.

Устройство для формирования квазитроичной последовательности, содержа-! о щее сумматор, ко входам которого подключены первые выходы триггеров, вторые выходы которых соединены с первыми входами элементов И, причем первые входы триггеров являются сбросовым входом, а вторые входы триггеров — тактовым входом устройства, отличающееся тем, что, с целью повышения точности формирования, введен инвертор, выход которого подключен ко второму входу одного элемента И, при этом вход инвертора соединен со вторым входом другого элемента И, а выходы элементов И подключены к третьим входам соответствующих триггеров.

Источники информации, принятые во внимание при экспертизе

Патент США М 4084069, кл. 178/68, 1978 (прототип).
