Реферат



Союз Советскин

Соцнапнстнческин

Республик

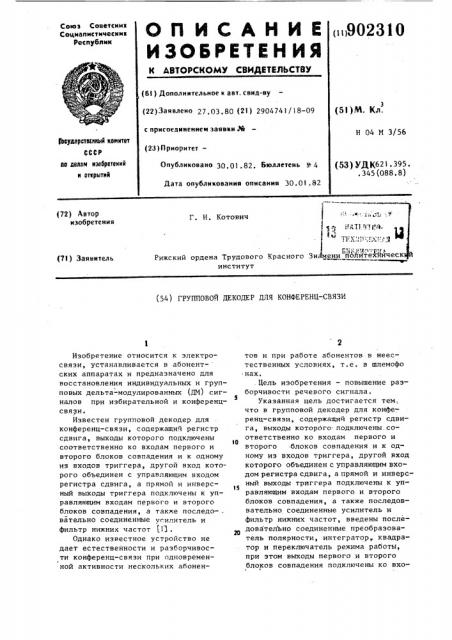

О П И C A Н И Е < 902310

ИЗОБРЕткн ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополиительное к авт. свнд-ву (22) За я влек о 27. 03. 80 (21) 2904741/18-09 с присоединением заявки М (23) Приоритет—

Опубликовано 30.01.82. Бюллетень К 4

Дата опубликования описания 30.01.82 (53)M. Кл. фЬсударстинный квинтет

СССР пе делан нмбретеннй н отнрытнй

Н 04 И 3/56 (53) УДК621. 395. . 345 (088. 8) (72) Автор изобретения

Г. Н. Котович! ;-,:! и11 () Гт у

Рижский ордена Трудового Красного Зн мени поли институт (7I) Заявитель (54) ГРУППОВОЙ ДЕКОДЕР ДЛЯ КОНФЕРЕНЦ-СВЯЗИ

Изобретение относится к электросвязи, устанавливается в абонент- ских аппаратах и предназначено для восстановления индивидуальных и групповых дельта-модулированных (ДМ) сигналов при избирательной и конференцсвязи.

Известен групповой декодер для конференц-связи, содержащий регистр сдвига, выходы которого подключены соответственно ко входам первого и второго блоков совпадения и к одному из входов триггера, другой вход которого объединен с управляющим входом регистра сдвига, а прямой и инверсный выходы триггера подключены к управляющим входам первого и второго блоков совпадения, а также последовательно соединенные усилитель и фильтр нижних частот (Ц .

Однако известное устройство не дает естественности и разборчивости конференц-связи при одновременной активности нескольких абонентов и при работе абонентов в неестественных условиях, т.е. в шлемофо нах. . Цель изобретения — повыщение разборчивости речевого сигнала.

Указанная цель достигается тем что в групповой декодер для конференц-связи, содержащий регистр сдвига, выходы которого подключены.со1О ответственно ко входам первого и второго .блоков совпадения и к одному иэ входов триггера, другой вход которого объединен с управляющим входом регистра сдвига, а прямой и инверс15 ный выходы триггера подключены к управляющим входам первого и второго блоков совпадения, а также последоввательно соединенные усилитель и фильтр нижних частот, введены последоватеттьно соединенные преобразователь полярности, интегратор, квадратор и переключатель режима работы, при этом выходы первого и второго блоков совпадения подключены ко вхо902310

- постоянная (2) применения, 55

3 дам преобразователя полярности, а выход интегратора подключен к другому входу переключателя режима рабо Ъ ты, выход которого подключен ко входу усилителя.

Ла чертеже представлена структурная электрическая схема группового декодера для конференц-связи.

Устройство содержит регистр 1 сдвига, триггер 2, два блока 3 и 4 совпадения, преобразователь 5 полярности, интегратор 6, квадратор 7, переключатель 8 режима работы, усили,тель 9 и фильтр 10 нижних частот.

Устройство работает следующим образом.

При прохождении уплотненного во времени группового сигнала с (t) через регистр 1 и триггер 2 на выходах блоков 3 и 4 совпадения появляются пачки компандированного ДМ сигнала активного абонента, причем блоком 3 выделяются единичные пачки, а блоком 4 — нулевые, поступающие на преобразователь 5 полярности. Пачки единичных символов, сигнал e(t), на выходе преобразователя 5 полярности преобразуются в аналогичные по длительности пачки символов напряжения с уровнем + /, а пачки нулевых символов — в пачки символов напряжения с уровнем -Vg.

Напряжение на выходе группового декодера можно определить из выражения р" Uw 45 (1)

1 где U - гармоническое напряжение на входе кодера активного абонента;

V„ - уровень напряжения на входе интегратора кодера;

Vf — уровень напряжения на входе интегратора 6 декодера.

При равенстве законов изменения напряжений Vg v V получаем требуемую линейную амплитудную характеристику.

Закон изменения напряжения определяется выражением где Е - величина напряжения, управляющая слоговым интегратором кодера;

- частота входного гармонического сигнала;

4 постоянная времени интегратора;

U - амплитуда гармонического сигнала на входе кодера.

Все параметры в выражении (2), кроме 0„„, являются постоянными, поэтому данное выражение можно записать в виде

V Va ll (3) l0 где а = — — 1+(2ьГ t )

2Е величина.

В предлагаемом устройстве уровень

Vg, как видно из чертежа, является постоянной величиной (V = const), 15,поэтому напряжение, восстанавливаемое интегратором 6 группового декодера в соответствии с выражениями (1) и (3) будет изменяться по закону

vz

Ug ац» Ма

Таким образом, если за интегратором 6 включить квадратор 7, то с точностью до постоянного сомножителя b =- v, a, напряжение на выходе квадратора 7 и, следовательно, на

З0 выходе всего устройства, будет получаться прямо пропорциональным U т.е. напряжению на входе кодера.

Точное сопряжение характеристик цепей компандирования кодера и предЗ5 лагаемого группового декодера обеспечивается выбором коэффициента усиления усилителя 9. Выше рассмотренное построение цепи экспандирования группового декодера, в

40 частности возможность получения сиг+ нала U, выражение (4) позволяет расширить его функциональные возможности: при ведении связи в неестественных условиях.

Таким образом, предлагаемый групповой декодер значительно проще в конструктивном отношении, не требует сложной настройки и обеспечивает высокую естественность и разборчи50 вость связи в любых условиях его

Формула изо ветгния

Групповой декодер для конференцсвязи, содержащий регистр сдвига, выходы которого подключены соответСоставитель Е. Смирнова

Редактор В. Пилипенко Техред Jl. Пекарь Корректор Н. Стец

Заказ 12440/73 Тираж 684 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

9023 ственно ко входам первого и второго блоков совпадения и к одному из входов триггера, другой вход которого объединен с управляющим входом регистра сдвига, а прямой и инверсный выходы триггера подключены к управляющим входам первого и второго блоков совпадения, а также последовательно соединенные усилитель и

1 фильтр нижних частот, о т л и ч а — 1О ю шийся тем, что, с целью повышения разборчивости речевого сигнала, введены последовательно соединенные преобразователь полярности, 10 б интегратор, квадратор и переключатель режима работы, при этом выходы первого и второго блоков совпадения подключены ко входам преобразователя полярности, а выход интегратора подключен к другому входу пе реключателя режима работы, выход которого подключен ко входу усилителя.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ф 642877, кл. Н 03 К 13/22, 1979 (прототип).
