Внутрикостный фиксатор в.и.кирсанова
Иллюстрации
Показать всеРеферат

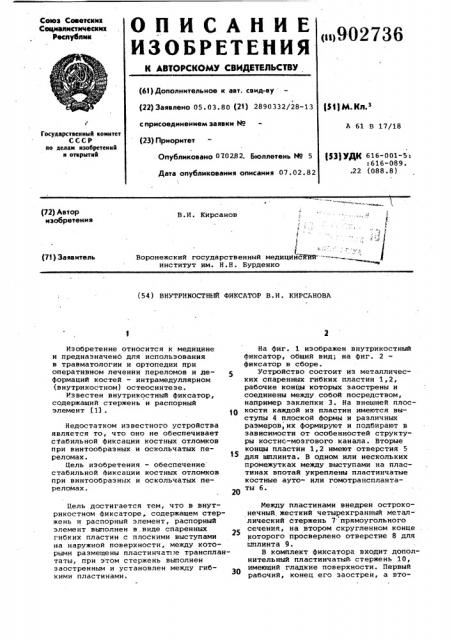

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Сециалнстическнк
Республик (n>902736 (á1) Дополнительное к авт. свид-ву (22) Заявлено 05.03.80 (21) 2890332/28-13
1511М Кл з с присоединением заявки N9 (23) Приоритет
A 61 В 17/18
Государственнмй комитет
СССР по делам изобретениЯ н открытнЯ
Опубликовано 0 102.82. Бюллетень Но 5
Дата опубликованмя описания 07.02.82 Я) УДК 616-001-5 г
:616-089.
22 (088 8) (72) Автор изобретения!
В.И. Кирсанов
1, Воронежский государственный медицййскйй" "- — —. институт им. Н.Н. Бурденко (71) Заявитель (54) ВНУТРИКОСТННЙ ФИКСАТОР В.И. КИРСАНОВА
1S
25
Изобретение относится к медицине и предназначено для использования в травматологии и ортопедии при оперативном лечении переломов и деформаций костей — интрамедуллярном (внутрикостном) остеосинтезе.
Известен внутрикостный фиксатор, содержащий стержень и распорный элемент (1) .
Недостатком известного устройства является то, что оно не обеспечивает стабильной фиксации костных отломков при винтообразных и оскольчатых переломах.
Цель изобретения — обеспечение стабильной фиксации костных отломков при винтообразных и оскольчатых переломах.
Цель достигается тем, что в внутрикостном фиксаторе„ содержащем стержень и распорный элемент, распорный элемент выполнен в виде спаренных гибких пластин с плоскими выступами на наружной поверхности, между которыми размещены пластинчат) е трансплантаты, прн этом стержень выполнен заостренным и установлен между гибкими пластинами.
На фиг. 1 изображен внутрикостный фиксатор, общий вид; на фиг. 2 фиксатор в сборе.
Устройство состоит из металлических спаренных гибких пластин 1,2, рабочие концы которых заострены и соединены между собой посредством, например заклепки 3. На внешней плоскости каждой из пластин имеются выступы 4 плоской формы и различных размеров,их формируют и подбирают в зависимости от особенностей структуры костно-мозгового канала. Вторые концы пластин 1,2 имеют отверстия 5 для шплинта. В одном или нескольких промежутках между выступами на пластинах впотай укреплены пластинчатые костные ауто- или гомотрансплантаты 6.
Между пластинами внедрен остроконечный жесткий четырехгранный металлический стержень 7 прямоугольного сечения, на втором скругленном конце которого просверлено отверстие 8 для шплинта 9.
В комплект фиксатора входит дополнительный пластинчатый. стержень 10, имеющий гладкие поверхности. Первый рабочий, конец его заострен, а вто. 902736
Формула изобретения
Составитель A. Михальцов
Редактор E. Хейфиц Техред Л. Пекарь корре к тор A . .Гри це н ко
Заказ 12481/3 Тираж 716 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", r. Ужгород, ул. Проектная,4 рой конец 11 Г-образно изогнут и соцержит отверстие под шплинт.
Устройство работает следующим образом.
В условиях асептики после обнажения зоны перелома одним из известных методов ретроградным путем в костномозговой канал одного из отломков вводят острый конец жесткого стержня
7, который ударом молотка продвигают до выхода из канала через концевую часть кости в мягкие ткани, а затем после разреза кожи выводят наружу.
После этого стержень 7 извлекают, вместо него по проделанному ходу вводят пластины 1,2 с таким расчетом; чтобы над отломком выступали лишь заостренные концы их. Производят тщательную репозицию и пластины продвигают до необходимого уровня в костно-мозговой канал второго отломка.
При этом в соответствии с предварительным расчетом оба костных трансплантата 6 оказываются расположенными на уровне перелома, перекрывая линию его.
На следующем этапе со стороны свободного конца кости между пластинами 1,2 прямым путем забивают стержень 7, который раслинивает их, и выступы 4 прочно, внедряют в костномозговой канал, а на.уровне перелома внедряют костные трансплантаты 6. В тех случаях, когда возникают сомнения в достаточной стабильности выполненного остеосинтеза с целью более жесткого скрепления отломков между пластинами 1,2 и стержнем 7 в костнс мозговой канал дополнительно вводят пластинчатый стержень 10. В заключение наружные концы пластин и стержень скрепляют между собой шплинтом 9.
Операционные раны послойно зашивают.
Применение изобретения обеспечивает возможность стабильной фиксации подавляющего большинства диафизарных переломов длинных трубчатых костей различной локализации, в том числе расположенных вблизи метафизов.
Внутрикостный фиксатор, содержащий стержень и распорный элемент, о тл и ч а ю шийся тем, что, с целью обеспечения стабильной фиксации костных отломков при винтообразных и оскольчатых переломах, распорный элемент выполнен в виде спаренных гибких пластин с плоскими выступами на наружной поверхности, между которыми размещены пластинчатые трансплантаты, при этом стержень выполнен заостренным и установлен между гибкими пластинами.
Источники информации, принятые во внимание при экспертизе
1. Патент СССР Р 419004, кл. A 61. В 17/18, 1972.
