Реферат

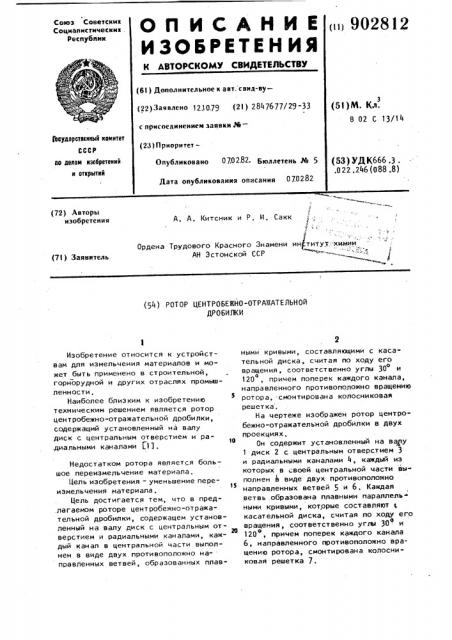

Союз Советских

Социалистических . республик

ОП ИСАНИЕ

ИЗОВ ЕтВНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 902812 (61) Дополнительное к авт. свид-ву(22) Заявлено 121079 (21) 2847677/29-33 с присоединением заявки.%(23) Приоритет—

Опубликовано 070282 Бюллетень № 5

Дата опубликования описания 070282 (53)М. Кл.

В 02 С 13/14

1ееударстеенный комитет ао делам изобретений н открытий (53) УДК666,3, .022.246 (088,8) (72) Авторы изобретения

А. А. Китсник и Р. И, Сакк

l, Ордена Трудового Красного Знамени ин титут: химии

АН Эстонской ССР

/ (71) Заявитель (54) РОТОР ЦЕНТРОбЕИНО-ОТРАНАТЕЛЪНОЙ

ДРОбИЛКИ

Изобретение относится к устройствам для измельчения материалов и может быть применено в строительной, горнорудной и других отраслях промышленности.

Наиболее близким к изобретению техническим решением является ротор центробежно-отражательной дробилки, содержащий установленный на валу диск с центральным отверстием и ра.диальными каналами t.1) .

Недостатком ротора является большое переизмельчение материала.

Цель изобретения — уменьшение переизмельчения материала.

Цель достигается тем, что в пред.лагаемом роторе центробежно-отражательной дробилки, содержащем установленный на валу диск с центральным от20 верстием и радиальными каналами, каждый канал в центральной части выполнен в виде двух противоположно направленных ветвей, образованных плавными кривыми, составляющими с касательной диска, считая по ходу его вращения, cooTветственно углы 30 и о о

120, причем поперек каждого канала, напра вленного противоположно вращению ротора, . смонтирована колосниковая решетка.

На чертеже изображен ротор центробежно-отражательной дробилки в двух проекциях.

Он содержит установленный на easy

1 диск 2 с центральным отверстием 3 и радиальными каналами 4, каждый из которых в воей центральной части вы» полнен в виде двух противоположно направленных ветвей 5 и 6. Каждая ветвь .образована плавными параллель ными кривыми, которые составляют с касательной диска, считая по ходу его вращения, соответственно углы 304 и о

120, причем поперек каждого канала

6, направленного противоположно вращению ротора, смонтирована колосниковая решетка 7.

902812

ВНИИ 1И Заказ 124Э8/7 Тираж 642 Подписное

Филиал ППП "Патент, г. Ужгород. Ул.Проектная,4

Ротор центробежно-отражательной дробилки работае1 следующим образом.

Материал, подлежащий дроблению, пройдя через центральную часть каналов, распределяется по ветвям: круп. ные частицы скользят flo колосниковым решеткам 7 и проходят вдоль ветви канала 5, мелкие частицы проходят через колосниковую решетку 7 и попадают в ветвь 6, Вылетающий из ветви б материал ударяется далее о рабочие поверхности отражательных пластин 8 и окончательно измельчается.

Благодаря использованию предлагаемого ротора в центробежно-отражатель-. ной дробилке достигается уменьшение переизмельчения материала. формула изобретения

Ротор центробежно-отражательной дробилки, содержащий установленный на валу диск с центральным отверстием и радиальными каналами, о т л и ч а ю шийся тем, что, с целью уменьшения переизмельчения материала, каждый канал в центральной части выполнен в виде двух противоположно направленных ветвей, образованных плавными параллельными кривыми, составляющими с касательной диска, 10 считая по ходу его вращения, соответственно углы 30 и 120, причем о С0 поперек каждого канала, направленного противоположно вращению ротора, смонтирована колосниковая решетка.!

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР ю 366008, Kfl. В 02 с 13/10, 1971,
