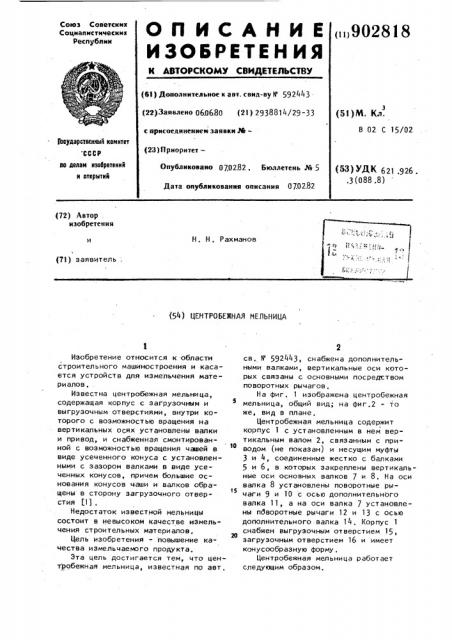

Союз Советских

Социалистических

Республик

О Il И С А Н И Е (,902818

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. санд-ву Ю 592443 (22)Заявлено 060680 (21) 2938814/29-33 с присоединением заявки,%(23) Приоритет—

Опубликовано 0702.82 . Бюллетень № 5

Дата опубликования описания 070282 (53)M. Кл.

В 02 С 15/02

Гооударстееииый комитет СССР до делам изобретений и открытий (53) УДК 621 .926 . .3 (088.8) (72) Автор . изобретения

Н. Н. Рахманов (71) заявитель; (54) ЦЕНТРОБЕЖНАЯ МЕЛЬНИЦА

Изобретение относится к области строительного машиностроения и касается устройств дпя измельчения материалов.

Известна центробежная мельница, содержащая корпус с загрузочным и выгрузочным отверстиями, внутри которого с возможностью вращения на вертикальных осях установлены валки и привод, и снабженная смонтированной с воэможностью вращения чашей в виде усеченного конуса с установленными с зазором валками в виде усеченных конусов, причем большие основания конусов чаши и валков обращены в сторону загрузочного отверt5 стия (11 .

Недостаток известной мельницы состоит в невысоком качестве измельчения строительных материалов.

Цель изобретения - повышение качества измельчаемого продукта.

Эта цель достигается тем, что центробежная мельница, известная по авт.

2 св. й". 592443, снабжена дополнительными валками, вертикальные оси которых связаны с основными посредством поворотных рычагов.

На фиг. 1 изображена центробежная мельница, общий вид; на фиг,2 - то же, вид в плане.

Центробежная мельница содержит корпус 1 с установленным в нем вертикальным валом 2, связанным с приводом (не показан) и несущим муфты

3 и 4, соединенные жестко с балками и 6, в которых закреплены вертикальные оси основных валков 7 и 8. На оси валка 8 установлены поворотные рычаги 9 и 10 с осью дополнительного валка 11, а на оси валка 7 установлены поворотные рычаги 12 и 13 с осью дополнительного валка 14. Корпус 1 снабжен выгрузочным отверстием 15, загрузочным отверстием 16 и имеет конусообразную форму.

Центробежная мельница работает следующим образом.

90281

Подлежащий размолу материал загружается через отверстие 16 в корпус 1 и затем включается привод, При вращении вала 2 основные валки 7 и 8, вращаясь вместе с балками 5 и 6, образующими ротор, вокруг оси вала 2 и своих осей производят процесс измельчения материала, находящегося между стенками корпуса 1 и поверхностью валков 7 и 8 ° В свою очередь 1е дополнительные валки 11 и 14, установленные на поворотных рычагах,.под действием центробежных сил прижимаются к стенке корпуса 1, совершая одновременно вращение вокруг своих осей.1%

В результате материал, находящийся между стенкой корпуса и поверхностью катков, мелется и тем качественнее, чем больше скорость вращения вала 2.

Измельченный материал скатывается по наклонной стенке корпуса к выгрузочному отверстию, Высокое качество

8 размола материала обеспечивается сочетанием конусообразной формы катков, корпуса и установкой на осях основных валков поворотных рычагов с осями дополнительных валков, находящихся под воздействием центробежных сил.

Формула изобретения

Центробежная мельница по авт, св.

Н 592443, о т.л и ч а ю щ а я с я тем, что, с целью повышения качества измельчаемого продукта, она снабжена дополнительными вал ками, вер ти каль— ные оси которых связаны с основными посредством поворотных рычагов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

У 592443, кл . В 02 С 15/01, 1976, 902818
