Устройство для транспортирования заготовок к резьбонакатному станку

Устройство для транспортирования заготовок к резьбонакатному станку

Иллюстрации

Показать все

Реферат

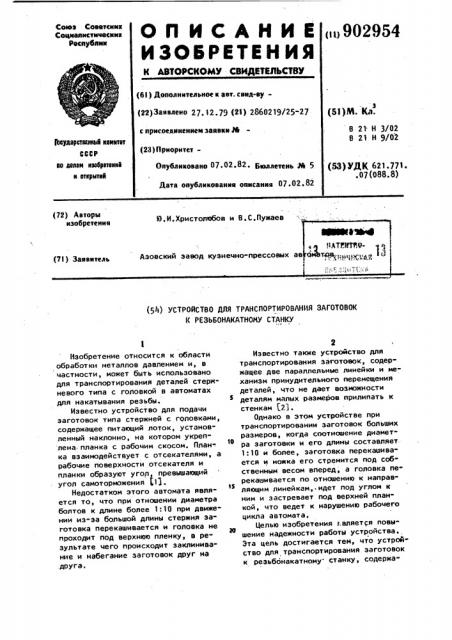

ОП ИСАЙИ Е

ИЗОВРЕТИНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советск ин

Социапистичесиин

Республик

«@902954 (6l ) Дополнительное к авт. саид-ву(22) Заявлено 27. 12- 79 (2l ) 2860219/25" 27 с присоединением заявки ртв (23) ПриоритетОпубликовано 07 02.82. Бюллетень яв 5

Дата опубликования описания 07.02 ° 82 (Sl)N. Кл.

В 21 Н 3/02

В 21 H 9/02

facyaapnaaneR квинтет

СССР ао делам извбрвтвннй и юткрытнй (53) УДК 621.771. .07 (088.. 8) (72) Авторы изобретения

О.И.Христолюбов и В.С.Пужаев

Азовский завод кузнечно-прессовых а (71) Заявитель (511) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВАНИЯ ЗАГОТОВОК

IC РЕЗЬБОНАКАТНОМУ СТАНКУ

Изобретение относится к области обработки металлов давлением и, в частности, может быть использовано для транспортирования деталей стержневого типа с головкой s автоматах для накатывания резьбы.

Известно устройство для подачи заготовок типа стержней с головками, содержащее питающий лоток, установленный наклонно, на котором укреп лена планка с рабочим скосом. План-. ка взаимодействует с отсекателями, а рабочие поверхности отсекателя и планки образуют угол превышающий угол самоторможения (11.

Недостатком этого автомата явля-!

% ется то, что при отношении диаметра болтов к длине более 1:1О при движении иэ-за большой длины стержня заготовка перекашивается и головка не проходит под верхнюю пленку, в результате чего происходит заклинивание и набегание заготовок друг на .друга.

Известно также устройство для транспортирования заготовок, содер" жащее две параллельные линейки и ме" ханизм принудительного перемещения деталей, что не дает возможности деталям малых размеров прилипать к стенкам (21.

Однако в этом устройстве при транспортировании заготовок больших размеров, когда соотношение диаметра заготовки и его длины составляет

1:10 и более, заготовка перекашива" ется и ножка его стремится под собственным весом вперед, а головка перекашивается по отношению к направляющим линейкам, ° идет под углом к ним и застревает под верхней план" кой, что ведет к нарушению рабочего цикла автомата, Целью изобретения т.вляется повышение надежности работы устройства..

Эта цель достигается тем, что устройство для транспортирования заготовок к резьбонакатному станку, содержа3 9029 щее две параллельно установленные наклонные транспортирующие линейки и верхнюю планку со скосом, снабжено

V-образной планкой, установленной под направляющими линейками и параллельно линейкам с возможностью регулиров" ки расстояния между планками и линейкой.

На фиг. 1 показано предлагаемое устройство для транспортирования заготовок; на фиг. 2 - разрез А-А на фиг. 1.

Устройство состоит из направляющих линеек 1 и 2, верхней планки 3.

К направляющей линейке 2 через уголок 4 и реэьбовые стяжки 5 подсоеди,мена планка 6 с возможностью регулировки по высоте. Направляющие линейки 1 и 2 устанавливаются наклонно к горизонтальной плоскости, Планка 6 имеет V-образную форму.

В процессе работы автомата заготовки скребком 7 подаются партиями по линейкам 8 затем заготовки подают на опорные поверхности линеек 1 .и 2,при этом ножки заготовок могут раскачиваться, перемещаясь по линейкам 1 и

2 заготовка ножкой натыкается на планку 6. Инерционные силы переваливают ее головкой вперед, и в таком положении она скользит- головкой1 по опорным поверхностям линеек 1 и 2, а концом ножки по планке 6. Нр« этом головка опережает ножку заготовки и заходит под скос верхней, планки 3 °

Планка 6 установлена перед верхней планкой 3 так, что в момент захода головки под заходной скос, ножка заготовки соскальзывает с эатормаживающей планки. Затем по линейкам

1 и 2 под действием собственного ве" са заготовка подается в зону накатки.

В практике работы известных реэьбонакатных автоматов часты случаи застревания головок заготовок под верх" ней планкой, набегание головок друг на друга, что ведет за собой дополнительные затраты времени на устранение неполадки . Установка желоба под линейками устраняет отмеченный недостаток, а соответственно надежность работы устройства и производитель ность автомата. формула изобретения

Устройство для транспортирования заготовок к реэьГ>онакатному станку, содержащее две параллельно установленные наклонные транспортирующие линейки и верхнюю планку со скосом, установленную над линейками о тл и ч а ю щ е е с я тем, что, с целью повышения надежности работы, оно снабжено Ч-образной планкой, установленной под направляющими линейками и .параллельно линейкам с возможностью регулировки расстояния между планками и линейкой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

11 330936, кл. В 23 О 77/04, .1970.

2. Авторское свидетельство СССР

580931э кл В 21 D 43/18,17.06 ° 74 (прототип),
