Реферат



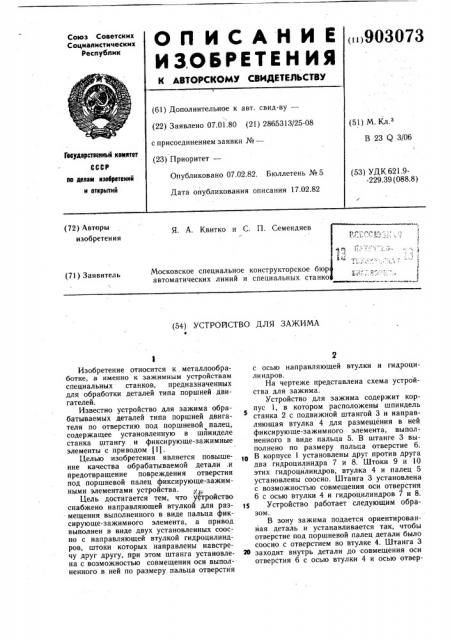

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 07.01.80 (21) 2865313/25-08 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

В 23 Q 3/06

Гасударственный каматет (53) УДК 621.9-229.39 (088.8) Опубликовано 07.02.82. Бюллетень № 5

Дата опубликования описания 17.02.82

M делан изобретений и открытий (72) Авторы изобретения

Я. А. Квитко и С. П. Семендяев

Московское специальное конструкторское бюр автоматических линий и специальных, станко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЖИМА

Изобретение относится к металлообработке, а именно к зажимным устройствам специальных станков, предназначенных для обработки деталей типа поршней двигателей.

Известно устройство для зажима обрабатываемых деталей типа поршней двигателя по отверстию под поршневой палец, содержащее установленную в шйинделе станка штангу и фиксирующе-зажимные элементы с приводом (1).

Целью изобретения является повышение качества обрабатываемой детали .и предотвращение повреждения отверстия под поршневой палец фиксирующе-зажимными элементами устройства.

Цель достигается тем, что устройство снабжено направляющей втулкой для размещения выполненного в виде пальца фиксирующе-зажимного элемента, а привод выполнен в виде двух установленных соосно с направляющей втулкой гидроцилиндров, штоки которых направлены навстречу друг другу, пои этом штанга установлена с возможностью совмещения оси выполненного в ней по размеру пальца отверстия

2 с осью направляющей втулки и гидроцилиндров.

На чертеже представлена схема устройства для зажима.

Устройство для зажима содержит корпус 1, в котором расположены шпиндель станка 2 с подвижной штангой 3 и направляющая втулка 4 для размещения в ней фиксирующе-зажимного элемента, выполненного в виде пальца 5. В штанге 3 выполнено по размеру пальца отверстие б.

В корпусе 1 установлены друг против друга два гидроцилиндра 7 и 8. Штоки 9 и 10 этих гидроцилиндров, втулка 4 и палец 5 установлены соосно. Штанга 3 установлена с возможностью совмещения оси отверстия

6 с осью втулки 4 и гидроцилиндров 7 и 8.

Устройство работает следующим образом.

В зону зажима подается ориентированная деталь и устанавливается так, чтобы отверстие под поршневой палец детали было соосно с отверстием во втулке 4. Штанга 3

20 заходит внутрь детали до совмещения оси отверстия б с осью втулки 4 и осью отвер903073

3 стия под поршневой палец детали. После этого шток 9 гидроцилиндра 7 перемещает палец 5 из втулки 4 в отверстие под поршневой палец детали и в отверстие 6 штанги 3.

Затем производятся перемещение штанги

3 с зафиксированной на ней деталью в сторону шпинделя и запрепление детали. По окончании обработки шпиндель останавливается в фиксированном положении и штан- га 3 движется вниз, освобождая деталь от зажима. Деталь останавливается так, чтобы ось отверстия под поршневой палец совместилась с осью гидроцилиндров 7 и 8.

Шток 10 гидроцилиндра 8 перемещает палец 5 из отверстий в штанге 3 и обрабатываемой детали во втулку 4, в результате чего деталь освобождается.

Благодаря применению для зажима деталей фиксирующе-зажимного элемента в виде пальца удается предотвратить повреждение отверстия под поршневой палец и повысить качество обрабатываемой детали.

Формула изобретения

Устройство для зажима обрабатываемых деталей типа поршней двигателя по отверстию под поршневой палец, содержащее установленную в шпинделе станка штангу

5 и фиксирующе-зажимные элементы с приводом, отличающееся тем, что, с целью повышения качества обрабатываемых деталей, устройство снабжено направляющей втулкой для размещения выполненного в виде пальца фиксирующе-зажимного элемента, а привод выполнен в виде двух установленных соосно с направляющей втулкой гидроцилиндров, штоки которых направлены навстречу друг другу, при этом штанга установлена с возможностью совмещения оси выполненного в ней по размеру пальца отверстия с осью направляющей втулки и гидроцилиндров.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

2î ¹ 365239, кл. В 23 Q 3/12, 1970.
